将型板F或安装辅助工具G使用螺栓E固定，并使用合适的工具剪出开孔（1），将型板F或安装辅助工具G和螺栓E移除，如图7所示。

    将橡胶垫（1）放在杂物箱中，将之前剪开的杂物箱区域放在橡胶垫（1）上并剪开，如图8所示。

    将导航设备D放在杂物箱中并使用螺栓E固定，如图9所示。

    7．安装导航设备（仅限车型F20、F21 F22、F23）
    将型板F根据标注尺寸放在杂物箱上，如图10所示。

    使用0 5mm的钻头穿透开孔（1），如图11所示。

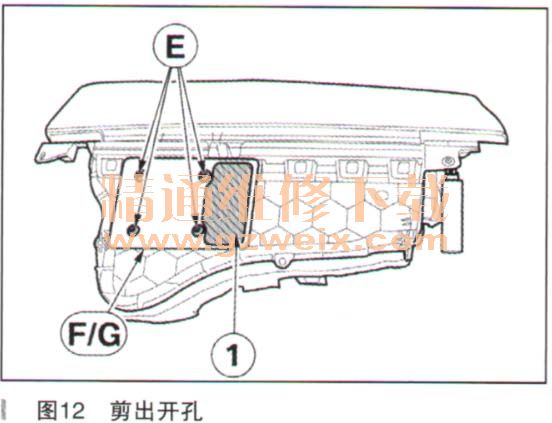

    将型板F用螺栓E固定，并使用合适的上具剪出开孔（1），移除型板F和螺栓E，如图12所示。

      将橡胶垫（1）放在杂物箱中，将之前剪开的杂物箱区域放在橡胶垫（1）上并剪开，见图8。
    将导航设备D放在杂物箱中并使用螺栓E固定，如图13所示。
