11．安装导航设备（仅限车型F48、F49）

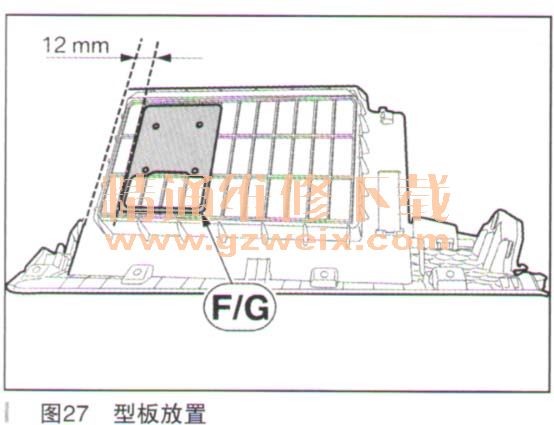

将型板F或安装辅助工具G根据标注尺寸放在杂物箱上，如图27所示。

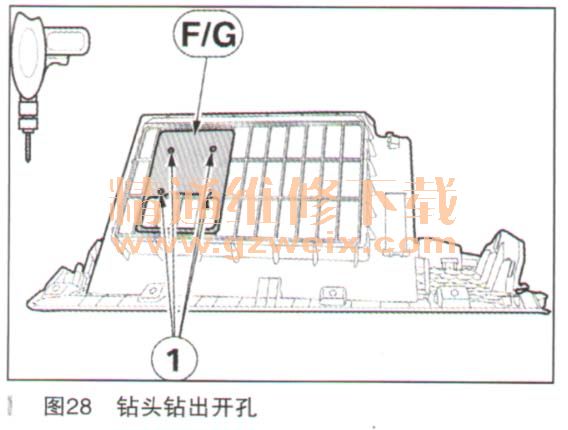

在型板F或安装辅助上具G上使用φ5mm的钻头钻出开孔（1），如图28所示。
将型板F或安装辅助工具G使用螺栓E固定，并使用合适的工具剪出开孔（1），将型板F或安装辅助工具G和螺栓E不封杂，如图29所示。

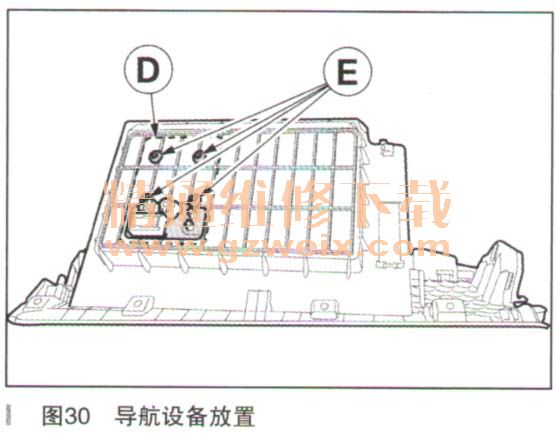

将导航设备D放在杂物箱中并使用虫驯全E固定，如图30所示。
12.铺设和连接加装电缆套件
只适用于带有SA 358的车型：

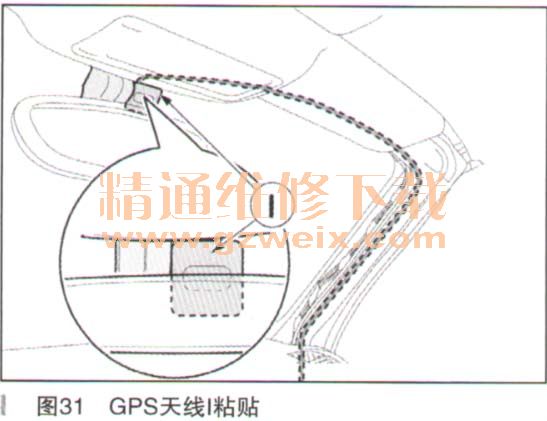

铺设天线电缆时，注意不要妨碍安全气囊展开。将GPS天线I粘贴在内后视镜旁边，将插头沿着右侧A柱铺设至杂物箱的安装位置，如图31所示。
只适用于不带SA 358的车型：
将GPS天线I粘贴在组合仪表（1）上。将GPs大线（2）的插头铺设至杂物箱的安装位置，如图32所示。
所有车型：

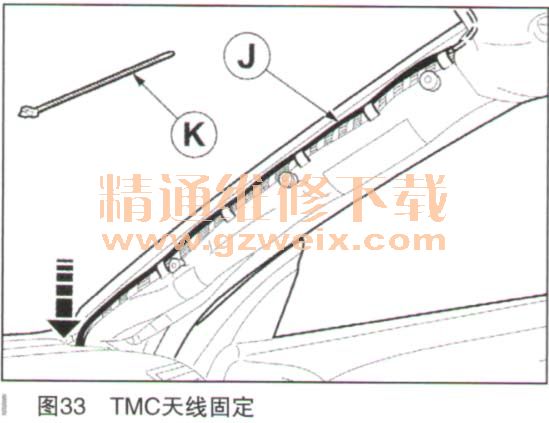

铺设天线电缆时，注意不要妨碍安全气囊展开。使用电缆绑带K将TMC大线固定在右侧A柱车身侧面电缆束上，井将插头铺设至杂物箱的安装位置上，如图33所示。
