8．安装导航设备（仅适用于车型F30、 F31、F32、 F33、 F34、 F35、 F-3h）

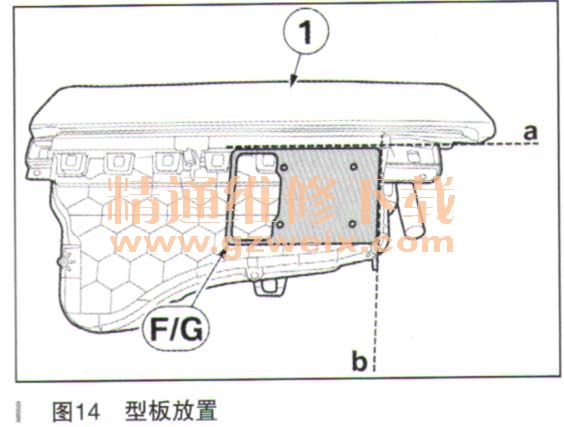

    将型板F或安装辅助工具G沿着杂物箱的边缘a和边缘b放置，如图14所示。

    在型板F或安装辅助工具G上使用φ 5mm的钻头钻出开孔（1），如图15所示。

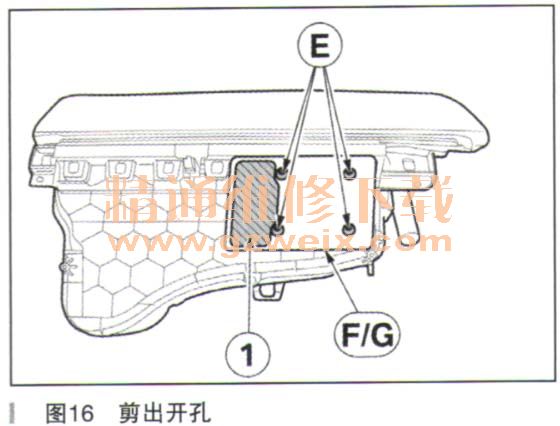

    将型板F或安装辅助工具G使用螺栓E固定，并使用合适的工具剪出开孔（1），将型板F或安装辅助工具G和螺栓E移除，如图16所示。

    将橡胶垫（1）放在杂物箱中，将之前剪开的杂物箱区域放在橡胶垫（1）上并剪开，见图8。
    将导航设备D放在杂物箱中并使用螺栓E固定，如图17所示。

    9.安装导航设备（仅限车型F25、F26）
    将型板F或安装辅助工具G根据标注尺寸放在杂物箱上，如图18所示。

      在型板F或安装辅助工具G＿L使用φ5mm的钻头钻出开孔（1），如图19所示。

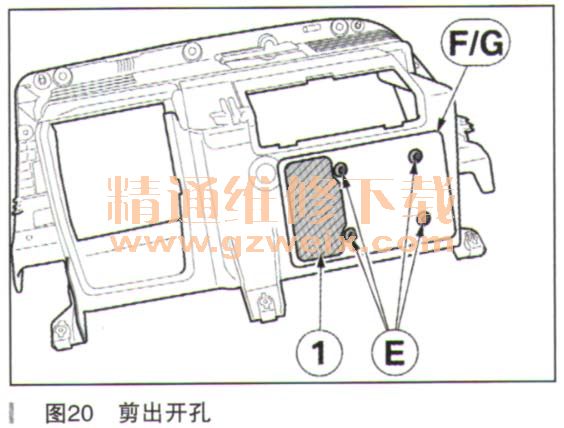

    将型板F或安装辅助工具G使用螺栓E固定，并使用合适的工具剪出开孔（1），将型板F或安装辅助工具G和螺栓E移涂，如图20所示。

      将导航设备D放在杂物箱中并使用螺栓E固定，如图21所示。
