10.安装导航设备（仅限车型F45、F46）
    将塑料导板（1）切割，如图22所示。

      将型板F或安装辅助工具G根据标注尺寸放在杂物箱上，如图23所示。

    在型板F或安装辅助工具G上使用φ5mm的钻头钻出开孔（1），如图24所示。

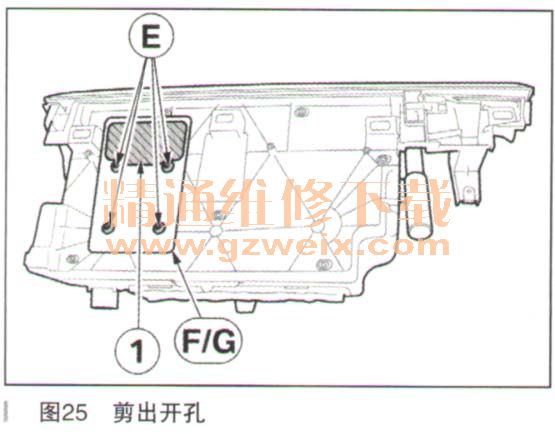

    将型板F或安装辅助上具G使用螺栓E固定，并使用合适的工具剪出开孔（1），将型板F或安装辅助工具G和螺栓E移涂，如图25所示。

    将橡胶垫（1）放在杂物箱中，将之前剪开的杂物箱区域放在橡胶垫（1）上并剪开，见图8。
    将导航设备D放在杂物箱中并使用螺栓E固定，如图26所示。
