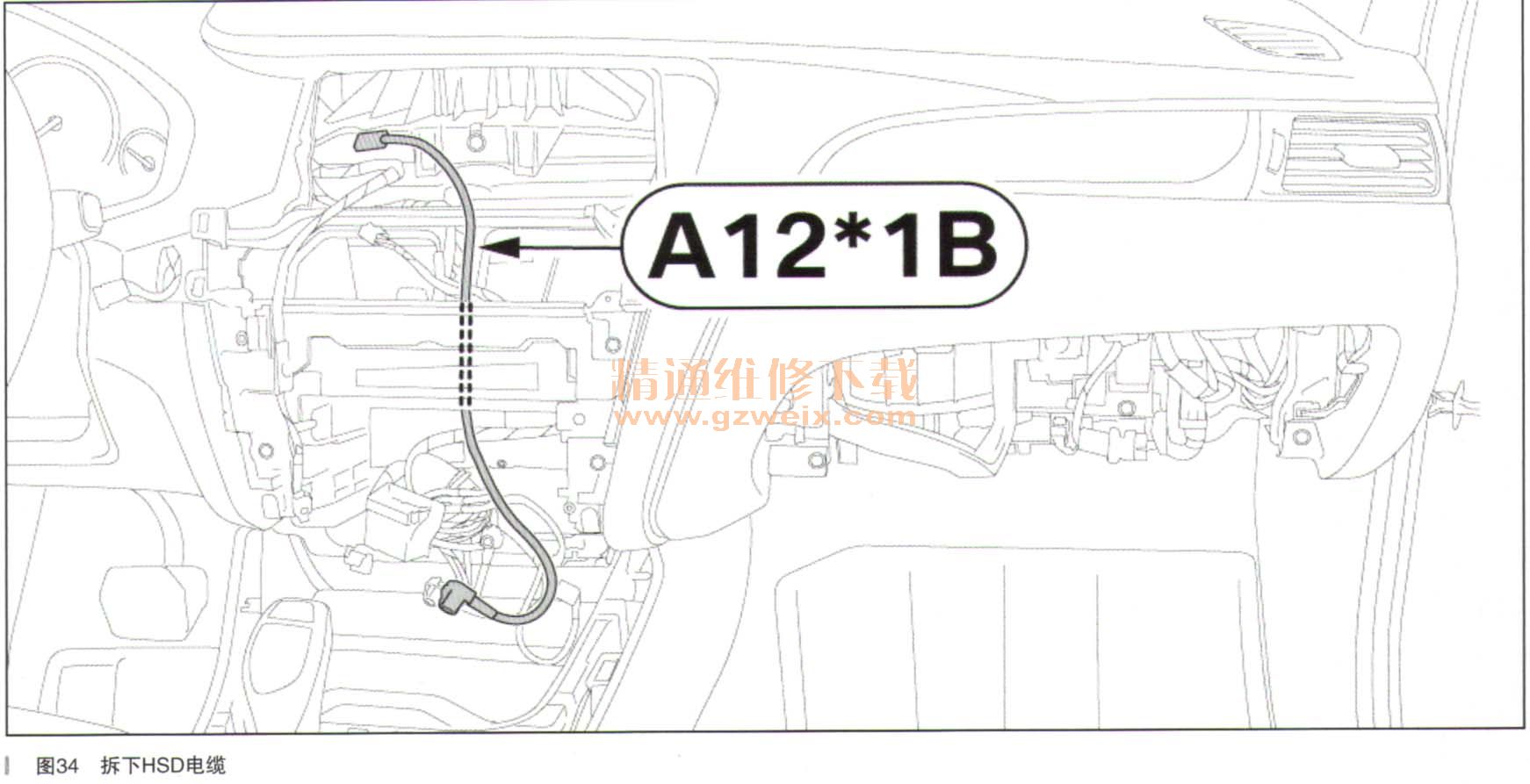

拆下HSD电缆A12*1B（不再需要），如图34所示。

      按如下方式铺设加装电缆套件A（如图35所示）：

    ·将支路A1铺设至杂物箱的安装位置上
    ·将支路A2～A3铺设至控制器的安装位置
    ·将支路A4～A6铺设至音响主机的安装位置
     将音响主机BHSD电缆按照如下方式铺设：
    ·将支路B1铺设至杂物箱的安装位置
    ·将支路B2铺设至音响主机的安装位置
    将显示屏CHSD电缆按照如下方式铺设：
    ·将支路C1铺设至杂物箱的安装位置
    ·将支路C2铺设至中央信息显示屏的安装位置
    按如下方式连接加装系统（如图36所示）：

    ·将支路A1、 B1、 C1、 GPS天线I以及TMC天线J插接在导航设备D上
    ·将支路A2插接在插头A88*1B上
    ·将支路A3插接控制器H上
    ·将支路B2插接在音响主机A42的插槽A42*5B中：
    ·将支路C2插入中央信息显示屏A12中
    按如下顺序将支路A4-A6接入音响主机A42的插头A42* 1B中：
    ·支路A4，电缆颜色OR，接入插脚40
    ·支路A5，电缆颜色VI，接入插脚34
    ·支路A6，电缆颜色WS，接入插脚10
