宝马730Li轿车启动后发抖熄火故障诊断与排除
来源:汽车维修  作者:佚名  2017-03-26 09:04:45



    3.BMW N52发动机VANOS单元工作原理

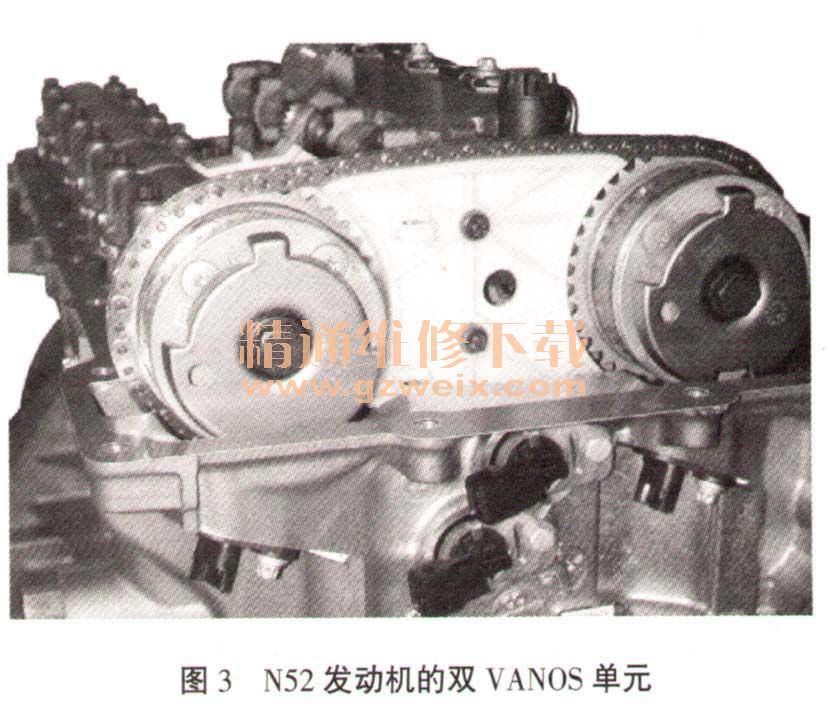

    1个VANOS电磁阀用于控制此VANOS调整装置。可根据转速和负荷信号计算出需要的进气凸轮轴和排气凸轮轴位置(与进气温度和发动机温度有关)。DME控制单元相应地控制VANOS调整装置(如图3所示)O进气凸轮轴容量恒定,因此可将进气凸轮轴保持在该位置上。为了进行调节,可调式凸轮轴控制装置需要1个有关凸轮轴当前位置的反馈信号。进气侧的1个凸轮轴传感器检测凸轮轴位置。在车辆启动时,进气凸轮轴在极限位置上(在“滞后”位置上)。VANOS调节凸轮轴角度时需要大量机油。但当VANOS保持凸轮轴角度后便不再需要机油。

    三、故障的诊断与排除
      1.造成故障的原因
     (1)凸轮轴进气电磁阀损坏
    此阀损坏,会造成车辆存在这个故障码。
     (2)凸轮轴进气传感器损坏
    此传感器损坏,不能检测VANOS单元位置,也会造成有此故障码。
     (3) VANOS进气调整装置损坏
      因为BMW关于这款发动机有1个关于VANOS螺栓的召回,如果里面的螺栓有松动或者断裂,会有此故障码出现和着车后熄火。
   (4)发动机DME的节气门调节开度信息错误
    如果这样的话,发动机的进气和排气会出现错乱,导致发动机无法正常工作。
    2.分步排查故障
   (1)检查各传感器和执行器
    检查进气凸轮轴电磁阀,打开发动机舱盖,在发动机的前面找到进气凸轮轴电磁阀,用1个好的进气凸轮轴电磁阀与之互换,再着车,发现车辆还是会抖动,然后熄火,第1步排除了进气凸轮轴电磁阀造成的原因。
    检查进气凸轮轴传感器,在发动机气门室盖罩上找到进气凸轮轴传感器,把进气凸轮轴传感器拆下来,换上新件,再次着车,发现问题依然存在。这说明进气凸轮轴传感器没有问题。
    到此,主要有可能故障的执行器和传感器已排查完毕,并没有发现故障点。
   (2)检查VANOS单元是否损坏
    由于最近BMW有关于VANOS单元螺栓召回的活动,于是就联想到有可能是里面有螺栓断裂,造成出现这个故障码和发动机发抖、熄火这个现象,然后就在系统中找到关于VANOS单元召回的'PUMA,发现有对应这款发动机的召回,可以对应上这个故障码。于是就把发动机的气门室盖罩拆开,检查VANOS单元是否有螺栓断裂,经过仔细的检查之后,确认VANOS单元无螺栓松动或断裂。
    接着,用专用工具来检查气门正时,看看是否在刚刚着车的时候,由于油门突然踩得太猛,造成VANOS单元调齿,导致正时错乱。经过用专用工具校对之后,没有发现正时错乱。到此为止,关于机械故障的原因都已经检查过,没有发现异常。最后先把发动机装配完整。
   (3)删除发动机调校值、学习电子气门控制系统限位
      由于把机械故障的原因排除之后,最后的可能是程序出现了错乱,导致车辆出现了这个故障。把发动机装配好之后,连接ICOM,读取车辆数据,进行“删除发动机调校值、学习电子气门控制系统限位”的检测步骤。
    因为“学习电子气门控制系统限位”可以解决电子气门错乱的问题。在每次对可调式气门机构进行维修后,最小和最大冲程下调整机械装置的限位必须重新进行自适应。在自适应过程中将偏心轴向最小冲程方向缓慢旋转直至1个机械电阻。该机械限位被存储。最大冲程下操作相同。
    在进行了“删除发动机调校值、学习电子气门控制系统限位”的检测步骤之后,删除故障码。着车试车,看看是否解决了这个问题。一着车,发现发动机不再抖动,运转非常之平稳。然后慢慢加速,发动机运转没有一点抖动,没有噪音。
    到此,基本故障已经摸清。由于刚刚换完机油,发动机里面有部分零件还没有来得及润滑,就急踩油门达到很高的转速,从而造成DME控制进气的时间错乱,导致发动机发抖、熄火。
    3.进一步找出造成该故障的根本原因
    BMW VANOS可变正时技术其原理是通过电磁阀对于VANOS内部的油液控制进而调节气门正时。由于当时刚刚换完机油,机油还没有上到VANOS单元上就猛踩油门,导致VANOS单元没有机油压力来调节。然而,汽车的DME上就会存储着1个错误的气门调节信息(发动机误以为正确的)。所以就实现不了气门提前或延迟连续可变。进而出现了发动机启动发抖然后熄火的这种情况。
    经过删除发动机调校值和学习电子气门控制系统限位之后,就是说把电子气门控制系统复位了,最后把故障码删除,车辆就恢复正常了。

上一页  [1] [2] [3]  下一页
