·最大1.54A
·最小1.49A

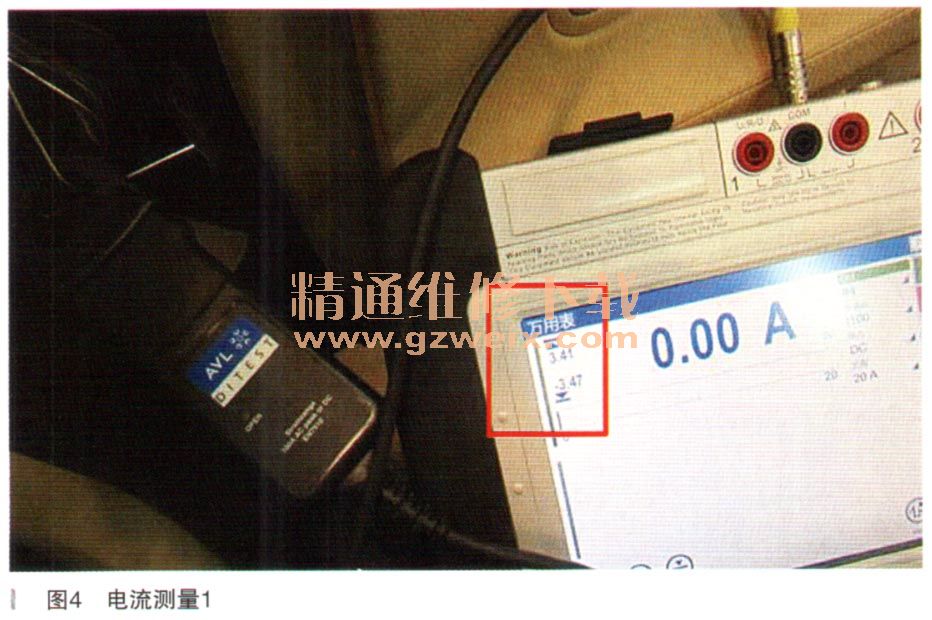

故障车右前门MER线(如图4所示):
·最大电流3.47A
·最小电流3.41A

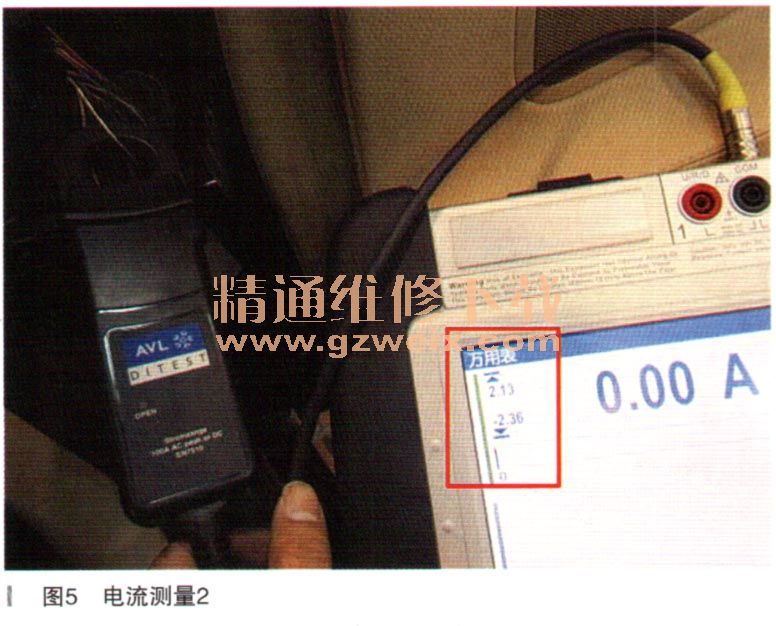

故障车右前门MVR线(如图5所示):
·最大电流2.36A
·最小电流2.13A
通过逐个测量四门锁块上MZS、MER、MVR线的电流,最后发现右前门的上锁电机电流过高,超过正常车的标准电流,在故障状态时测量故障车的上锁电机电阻仅有3.7Ω,而正常车在10Ω左右,所以可以确定是由于右前门锁块内的上锁电机内部线圈偶尔短路或阻力过大导致电流过高而使F14保险丝熔断。
更换右前门锁块后故障排除。
故障总结:虽然是偶发故障,但是经过和正常车对比也可以发现锁块电机老化导致电流高于标准范围。
从电路图上没办法确定F14和F15保险丝与锁块电路的控制关系,但从现象上来看,F14保险丝损坏导致左前门可上锁不能开锁,其余三门既不能开也不能上锁;F15保险丝损坏导致左前门可开锁不能上锁,其余三门可以正常工作,只是四门都没有了死锁功能。
