宝马车系LED大灯功能异常检修
来源:本站整理  作者:佚名  2019-01-07 09:34:20



    故障现象:可能出现下列客户投诉:LED大灯失灵。LED大灯(停车灯和行车灯)损坏的检查控制信息。可能会存储下列重要的故障代码存储记录。0x805980近光灯损坏,0x805981远光灯损坏,0x8044BB右侧LED大灯控制模块(LHM2),不可信的近光灯功能状态0x8044BA左侧LED大灯控制模块(LHM2),不可信的近光灯功能状态。故障原因是插头和大灯外壳之间无效的部件公差。涉及特殊装备:SA552自适应LED大灯。
    检查维修:执行下列操作。
   (1)借助最新的ISTA/D版本读取该故障代码存储器。
   (2)如果存在上述重要故障代码存储记录之一,或故障症状像说明中所述的那样存在,则拆卸涉及的大灯。对此应注意维修说明6312010“拆卸和安装(更换)左侧大灯(LED技术)”。
(3)小心地拆卸LED大灯控制模块。对此应注意维修说明6311800更换LED大灯控制模块。
   (4)检查大灯外壳上的插头连接的卡止情况,见图1。

   (5)如果插头未正确地卡止在大灯外壳上,则应将插头卡止在壳体上,如图2所示。在某些情况下还应听见止动弹簧“咔嚓”一声,确认嵌入第2个卡槽。

   (6)为了防止插头再次松开,在重新安装LED大灯控制模块之前,另外用胶接固定插头。对此应使用豁结剂套件K6(83 19 2 317 925)。
   (7)在涂敷豁结剂前,应按照U结剂套件的说明清洁该部位。然后在插头和止动弹簧之间涂覆底漆,如图3所示。提示:注意干燥时间。

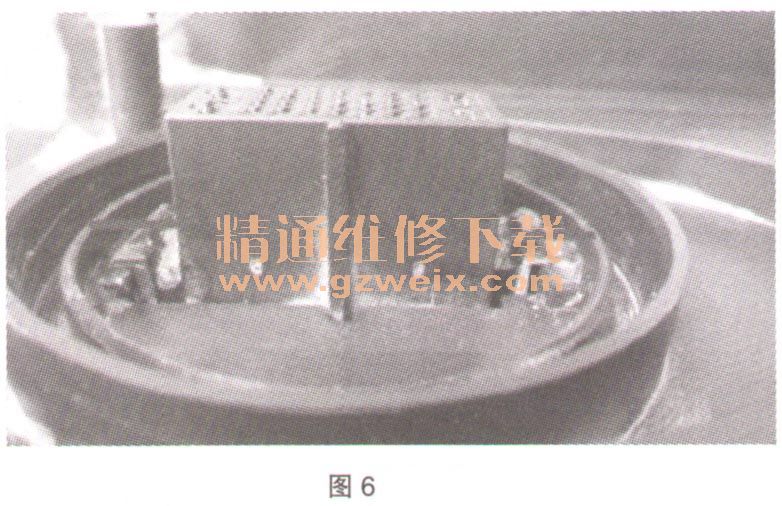

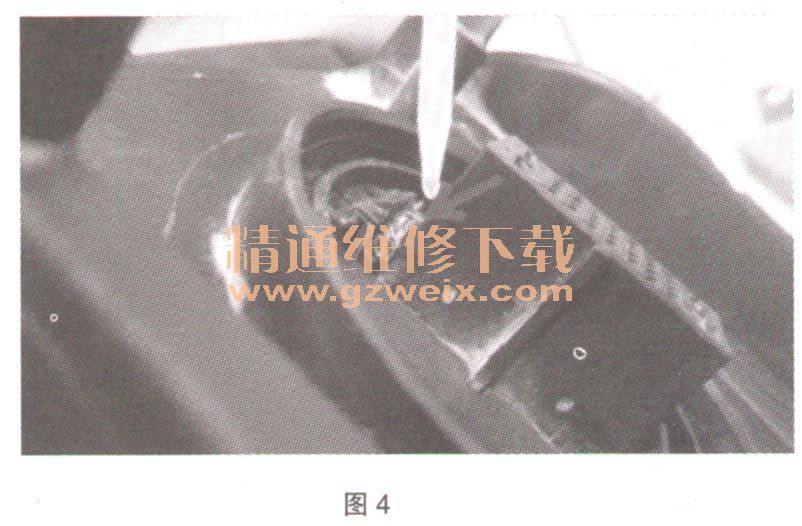

   (8)必须在止动弹簧和大灯控制模块插头之间涂覆一条戮结剂,如图4所示。禁止将插头与大灯外壳粘在一起,如图5所示。并且戮结剂条不允许超过止动弹簧的高度,如图6所示。如果瓤结条位置升高,将不再能够准确地安装LED大灯控制模块。提示:套上LED大灯控制模块前应注意赫结剂的干燥时间。





   (9)在安装前检查大灯的功能。
   (10)如果该故障症状重新出现,则继续遵从检测计划。
(11)按照维修说明6312010“拆卸和安装(更换)左侧大灯(LED技术)”安装大灯。
