宝马车系氙气大灯光线水平调整装置失灵/损坏
来源:本站整理  作者:佚名  2019-01-09 15:44:24



    故障现象:氙气大灯光线水平调整装置失灵/损坏。大灯位置过深/灯光太过向下。大灯抖动。
    下列一个或多个原因可能会导致该投诉:(1)后桥左侧:车轮外倾角控制臂上的高度传感器支架螺栓连接断裂/松脱。(2)球座从氛气灯上松开(仅F30和F31和F35)。
    检查维修:处理此故障时,可采取以下措施:

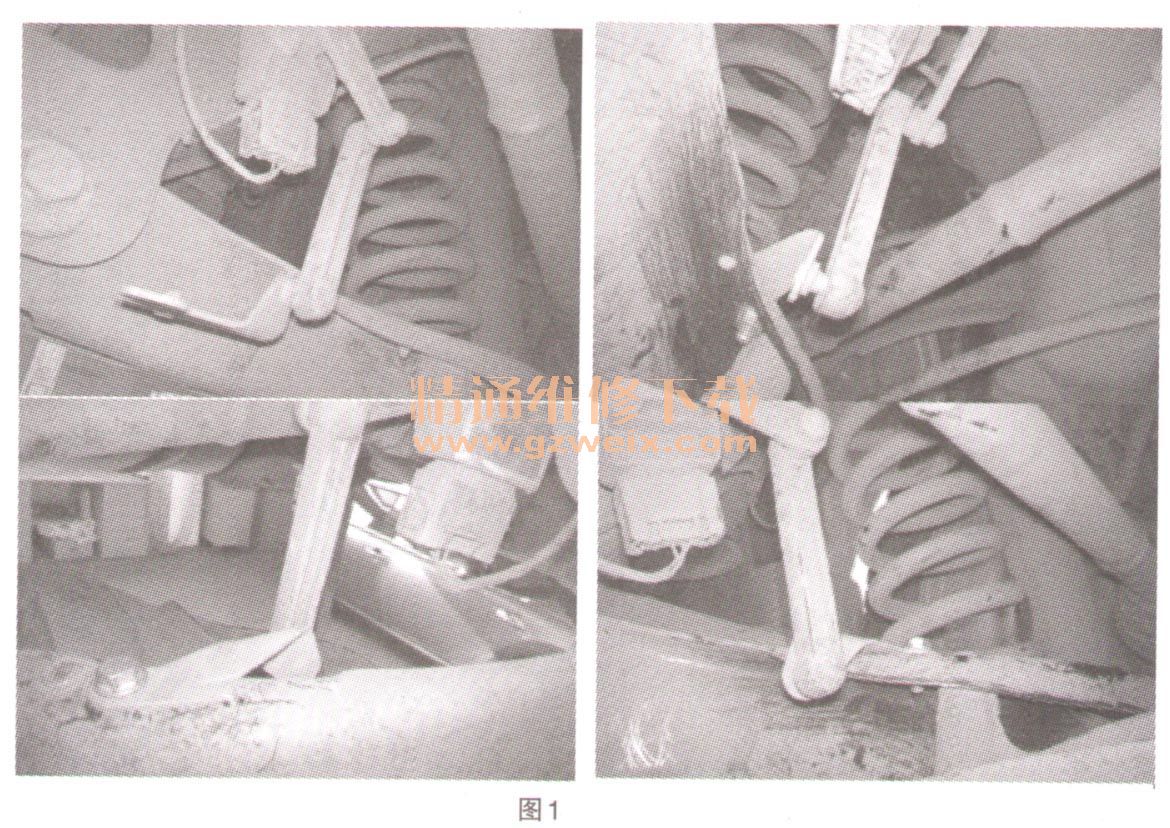

    检查后桥(左侧)上的高度传感器支架。如果已断裂或松脱,则需将残留在车轮外倾控制臂中的剩余螺栓向下旋出(例如用钳子)。然后将有的螺纹孔扩大到6. 5mm,接着给钻孔涂上底漆和防腐层,避免出现腐蚀。用一个M6×16-8. 8螺栓(零件号码07 11 9 904 371)和一个M6六角螺母(零件号码07 11 9 904023)拧紧高度传感器。拧紧扭矩8N·m,如图1所示。如果后桥上的高度传感器不是造成故障的部件,则执行以下步骤(仅F309 F319 F35)。

拆下大灯,去除氙气洒引弧装置(维修手册6312010)。
如果模块松脱并且可剧烈活动,如图2所示,则必须重新固定球座。

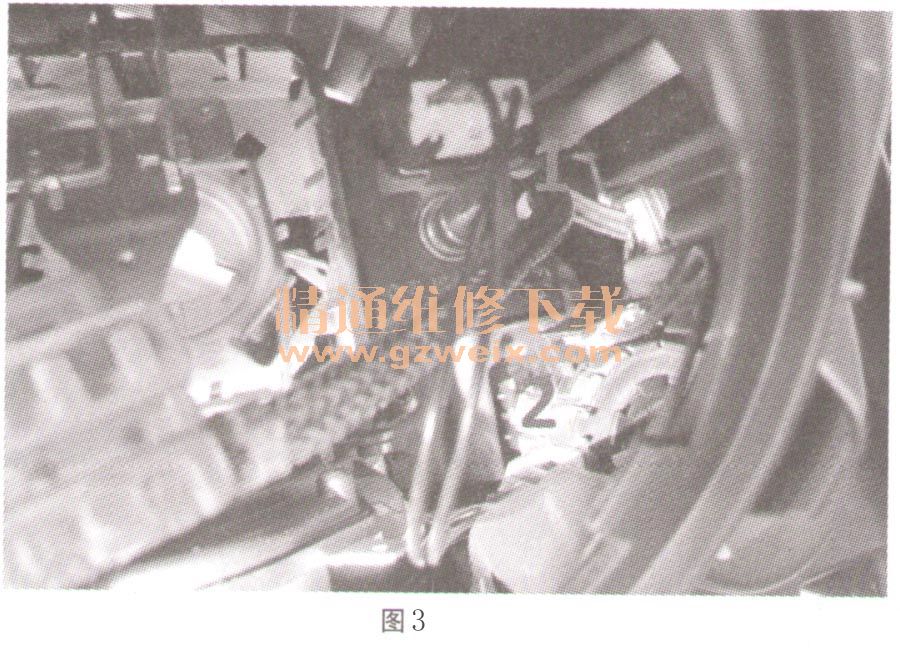

检查模块悬挂装置1或2是否已松开,如图3所示。

    针对1:检查球是否紧贴在球座上。接着,将模块朝后下方拉,直到能感觉到明显卡入为止,如图4所示。

    针对2:检查球是否紧贴在球座上。然后用力向上按压,直到能感觉到明显卡入为止,如图5所示。

重新安装引弧装置和大灯(维修手册6312010)并调整大灯(维修手册6310004)。
