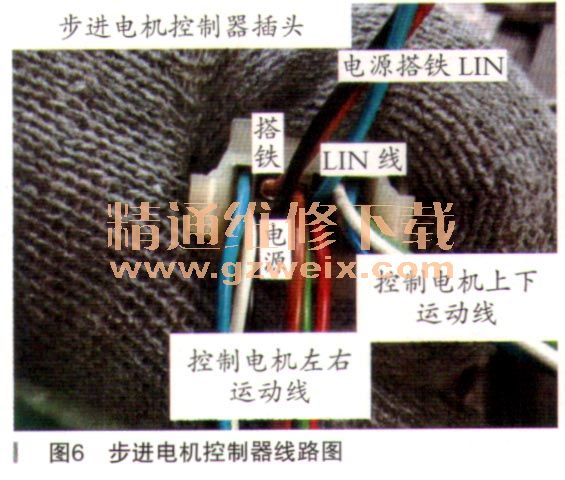

原来的大灯没问题，但为什么清不掉故障码呢？对旧大灯的步进电机控制器线路进行研究，原厂电路图中没有具体的针脚图，所以要用万用表找出步进电机控制器各个针脚的作用（如图6所示）。

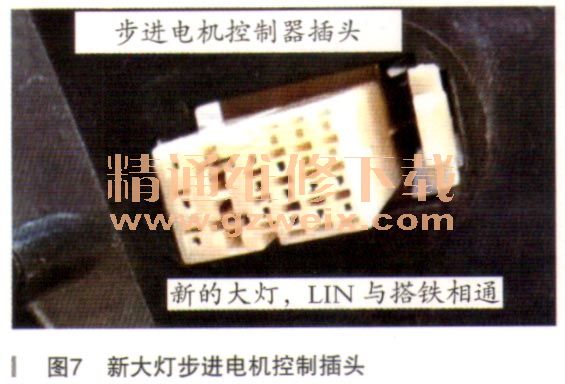

    用万用表测量新灯的各针脚（如图7所示），惊奇发发现，LIN线竟然与搭铁相通了，LIN线与搭铁在大灯内部短路了，左右两个灯故障相同。

      故障原因找到了，更换上旧的大灯，但故障码还是不能清除。检测中又发现了一个故障码“00932D LMAHL系统损坏”。对此故障码执行了检测计划，故障码居然能够清除了。
    故障排除：更换大灯，故障彻底排除。
    故障总结：新大灯的内部LIN线与搭铁线短路了，造成LM与SMC不能通信，仪表报故障。此新大灯是翻新的灯，以后维修时要注意新件的质量。
