在系统了解了故障车空气
悬架系统的结构及工作原理后，我们再回过头来看故障车的故障现象。根据“宝马技术会”推荐的5步诊断法（即：①确认故障现象、②分析故障、③隔离故障、④排除故障、⑤确认故障已解决）对故障车进行维修。
由于该车是偶发故障，而且故障再现比较困难，因此笔者打算不在“故障再现”上浪费时间，而是从故障车上存储的故障码入手。首先对故障车进行车辆快速测试，通过车辆

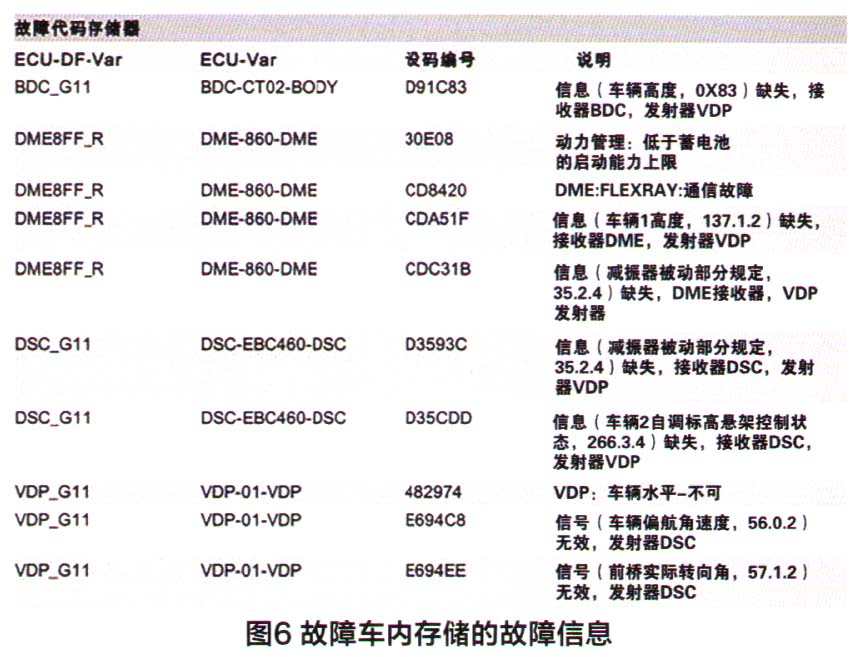

OBD接口连接BMW专用故障诊断仪ISID，读取故障码如图6。

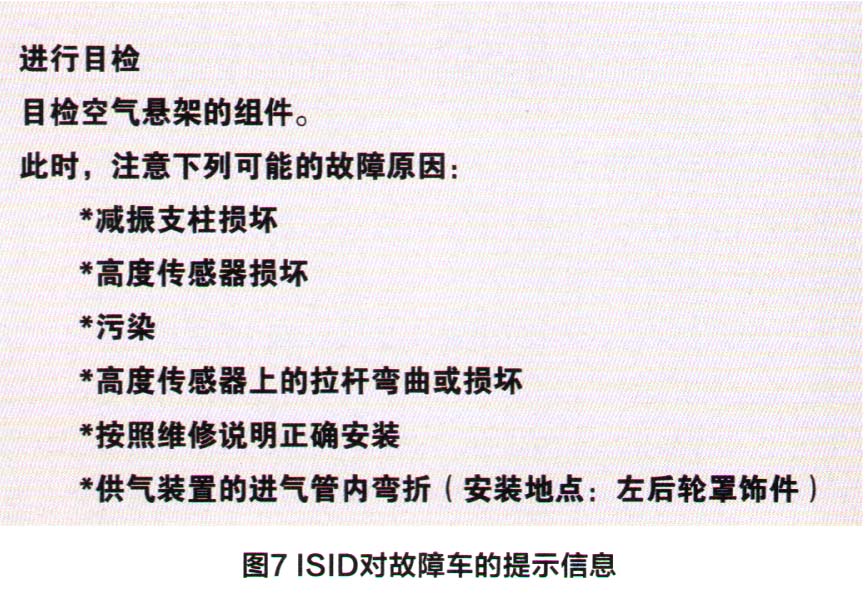

根据宝马专用诊断检测仪ISID对故障码的提示信息（图7）、需要重点检查的包括：高度传感器、高度传感器与VDP之间的线束、垂直动态管理平台VDP（中央控制单元）软件版本、空气分配阀、空气弹簧和空气管路。
接下来，结合上述检测计划进行隔离故障检查：

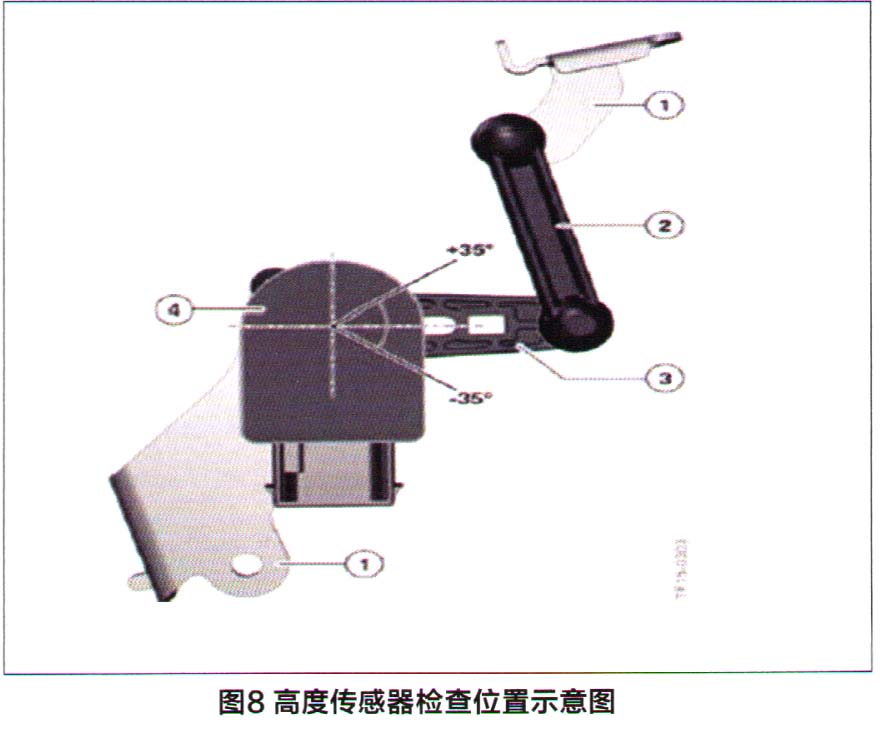

1．检查右后高度传感器安装正常，且其拉杆无弯曲、无损坏，检查位置如图8所示。
2．检查右后高度传感器的供电电压及
数据流，检查结果显示该传感器电压正常（图9）、

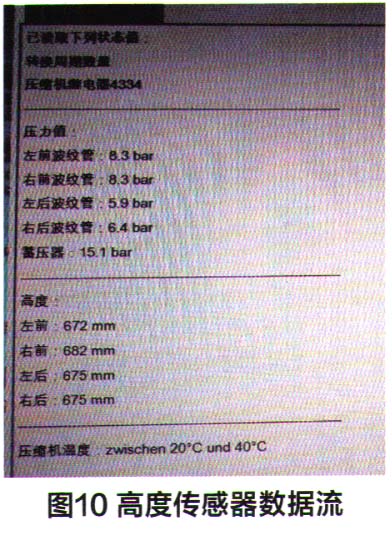

数据流也正常（图10），说明高度传感器无异常。

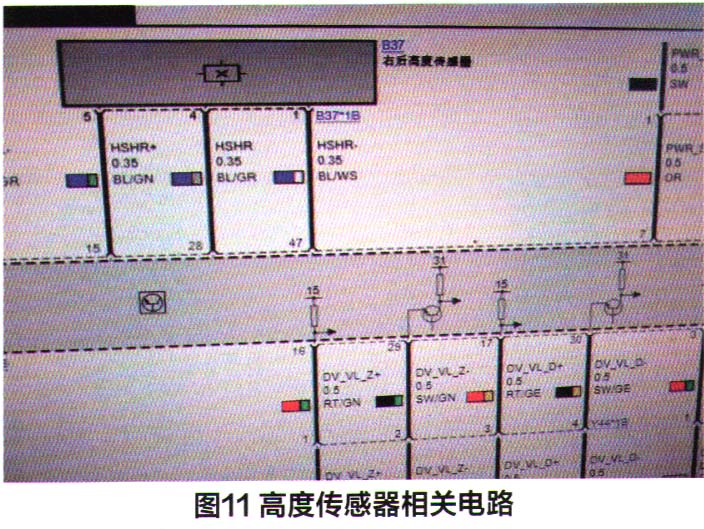

3．检查右后高度传感器与VDP之间的线束。根据图11所示的电路图对相关线路进行测量，未发现有短路、断路的现象。对右后高度传感器与VDP之间的线束进行“飞线”处理后试车，故障依旧，可排除右后高度传感器与VDP之间线束存在故障的可能性。
