江淮同悦发动机长时间怠速运行易熄火
来源:汽车维修与保养  作者:佚名  2019-12-25 09:37:32

     一辆搭载4A13型发动机,电控系统采用联合电子的M7小板的2010年江淮同悦轿车。该车正常行驶时发动机未见明显异常,但发动机长时间怠速运行时,易熄火。

故障诊断:接车后,首先验证故障现象。确实如车主反映的一样,正常行驶时未发现任何异常,但长时间怠速运行时,发动机容易熄火。有时也会出现怠速转速下降至将要熄火时又会缓慢回升的异常现象。另据车主介绍,该车在其他修理厂维修时,曾更换过进气压力传感器,但故障现象并没有发生改变。
    用解码器读取故障车的故障码,系统内存有“电源电压不合理”和“进气压力传感器信号错误”两个故障码。清除故障码后,再次启动发动机并连接解码器进行检测,故障码不再出现。
    在发动机怠速运行状态下,用解码器读取相关数据流数据流显示正常,但在发动机怠速运行一段时间后自行熄火的瞬间,解码器上的数据流显示会突然中断,解码器与车载电脑无法通讯。出现此故障现象时,笔者在未进行其他任何其它操作的情况下,重新用解码器进入数据流功能,解码器又可以再次正常读取数据流。笔者分析认为导致这种情况发生的可能原因有3种:发动机电脑供电中断、发动机电脑内部损坏、有干扰信号导致发动机电脑通讯异常。
    为此,笔者又做了相关测试。在发动机怠速运行的状态下,拔下曲轴位置传感器,发动机突然熄火,但解码器与发动机电脑之间的数据流却没有中断。拔下发动机室内的主继电器,解码器与发动机电脑之间的通讯也没有中断。由此判断,故障原因与各传感器无关。

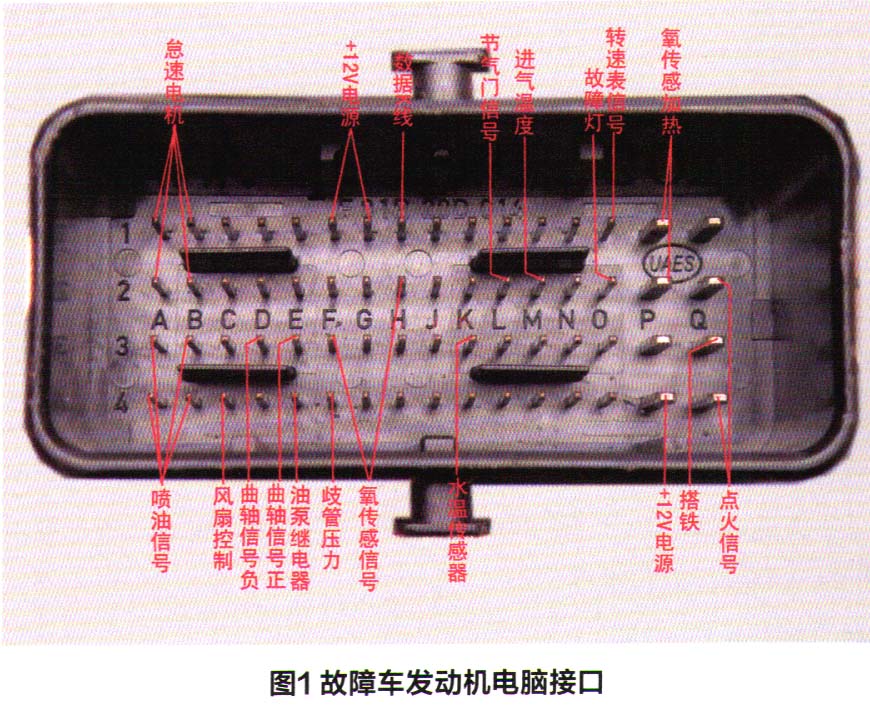

    查阅故障车相关电路图发现,该车共有2根正极供电和3根负极线,分别是常电、点火钥匙电源以及3根负极线(图1)。从驾驶室内驾驶侧的护板处找到发动机电脑,再找到2根供电线,用万用表监视其电压。在发动机长时间怠速运行后,发动机突然熄火的瞬间,常电和点火钥匙电源的电压有轻微变化,但都在12V以上,这种电压的轻微变化不致于造成发动机熄火。
    用示波器进行波形检测(图2),发现供电引脚上的波形存在异常,据此判断该车的供电线上存在干扰。由于干扰一般是由于点火系统或充电系统产生的,所以决定检查点火系统。

[1] [2]  下一页
