一辆行驶里程约13.3万km的2016年宝马525Li轿车。用户反映:该车行驶中发动机故障灯突然点亮报警,中央信息显示屏提示传动系统故障。行驶加速无明显影响,熄火后可以正常启动着车。
故障诊断:接车后首先验证用户反映的故障现象,车辆故障现象当前存在,仪表中发动机故障灯持续点亮报警,中央信息显示屏提示传动系统故障。连接ISID进行诊断检测,读取发动机相关故障存储如下:
·123002一减压装置阀门,控制:对地短路
·12B102一废气触媒转换器前
氧传感器加热装置,控制:对地短路
·12B302-废气触媒转换器后
氧传感器加热装置,控制:对地短路
·1B5202-电源,总线端KL.15N_1:对地短路

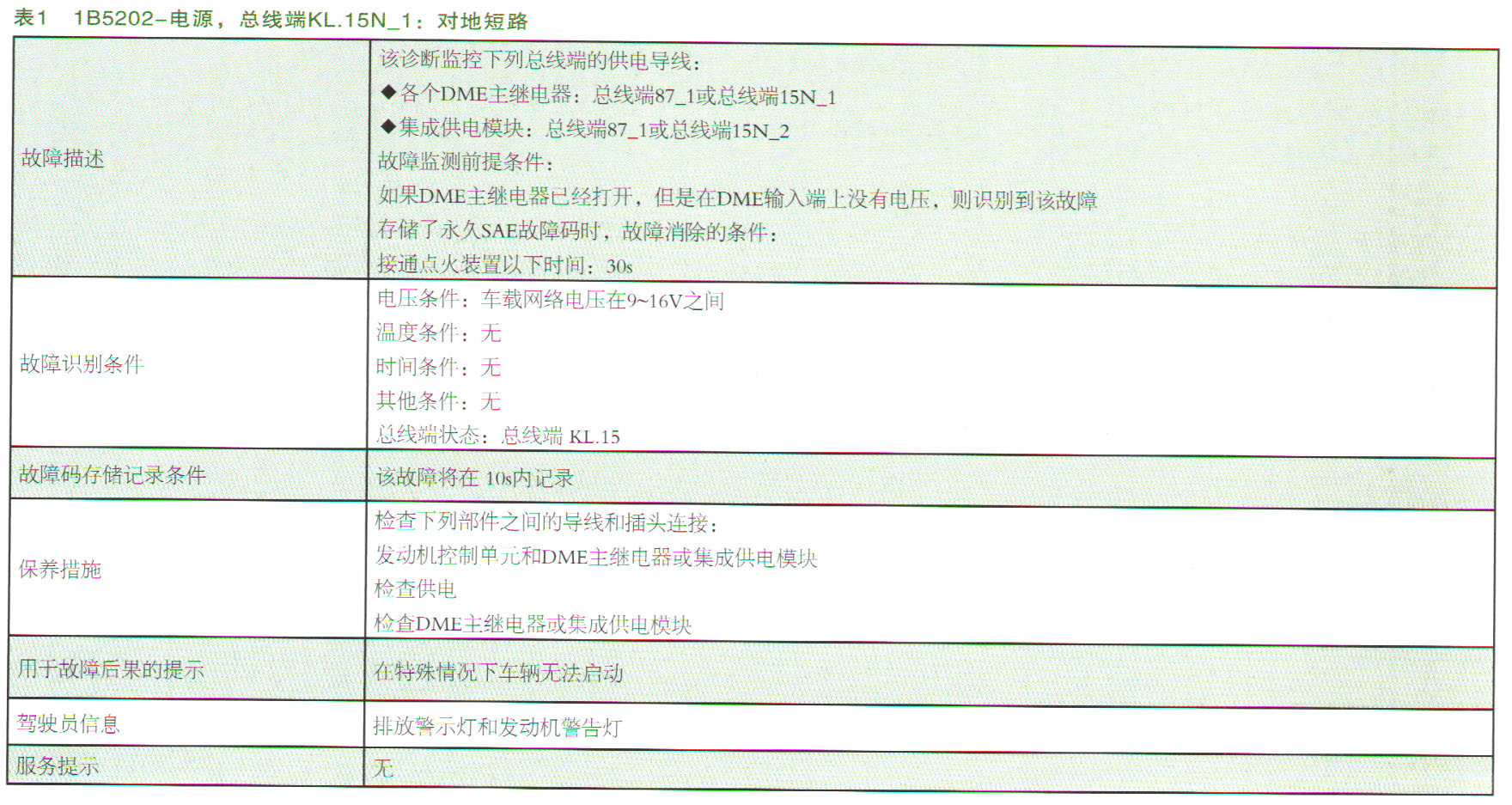

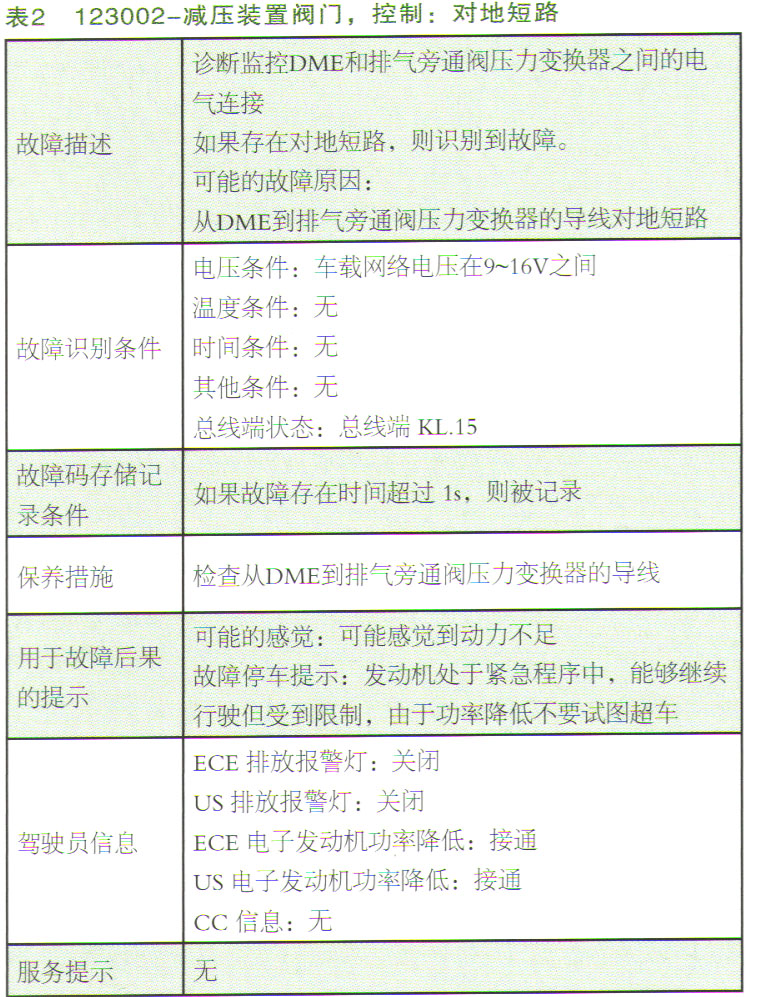

查看故障码的说明如表1、表2所示。
根据诊断的故障内容及故障码的说明,分析可能存在的故障原因如下:
·DME供电模块(PDM)故障
·DME内部故障
·DME供电模块至DME之间的线路故障
·传感器故障

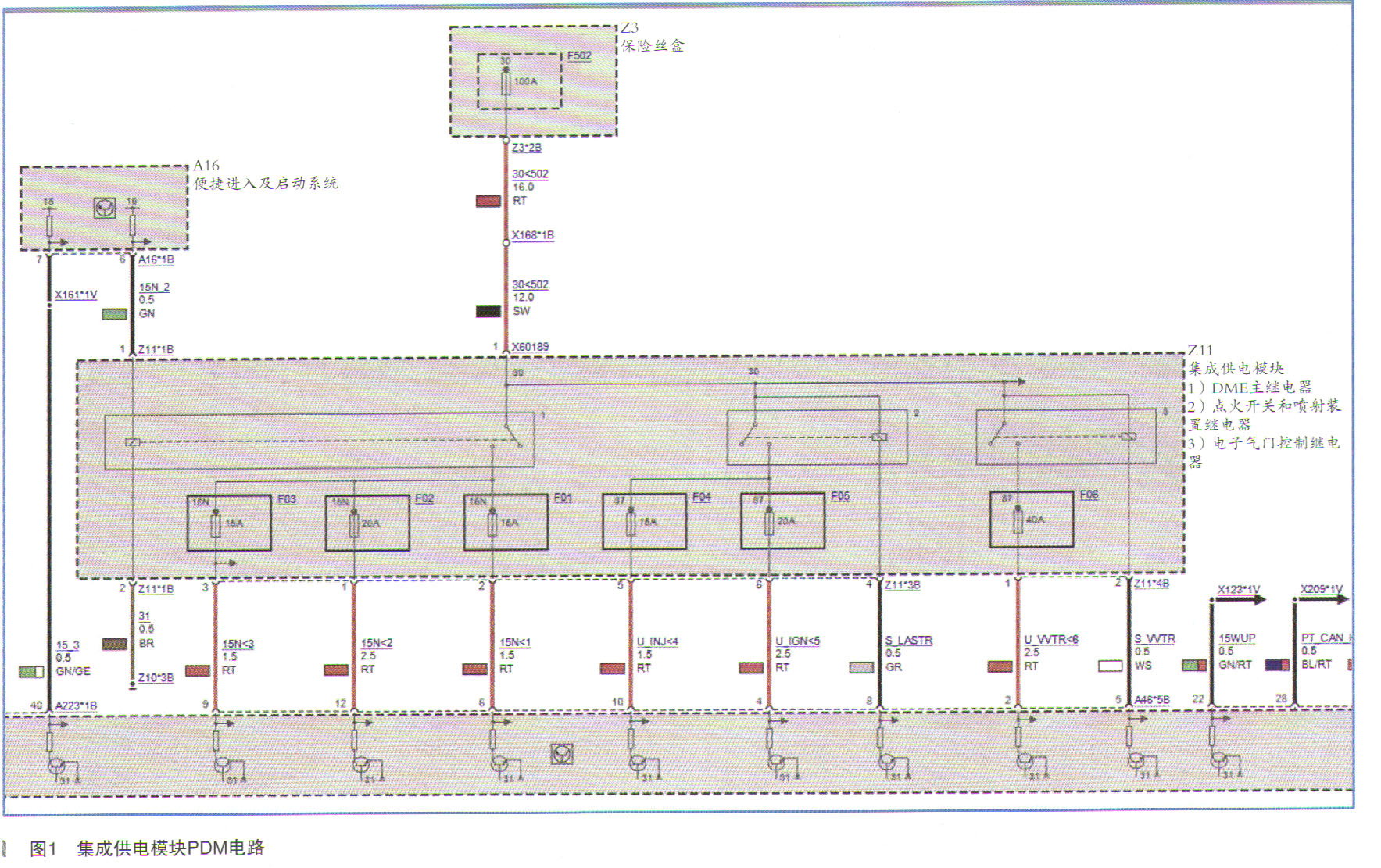

选择故障内容执行检测计划,首先建议检查集成供电模块PDM对DME供电情况,如图1所示。

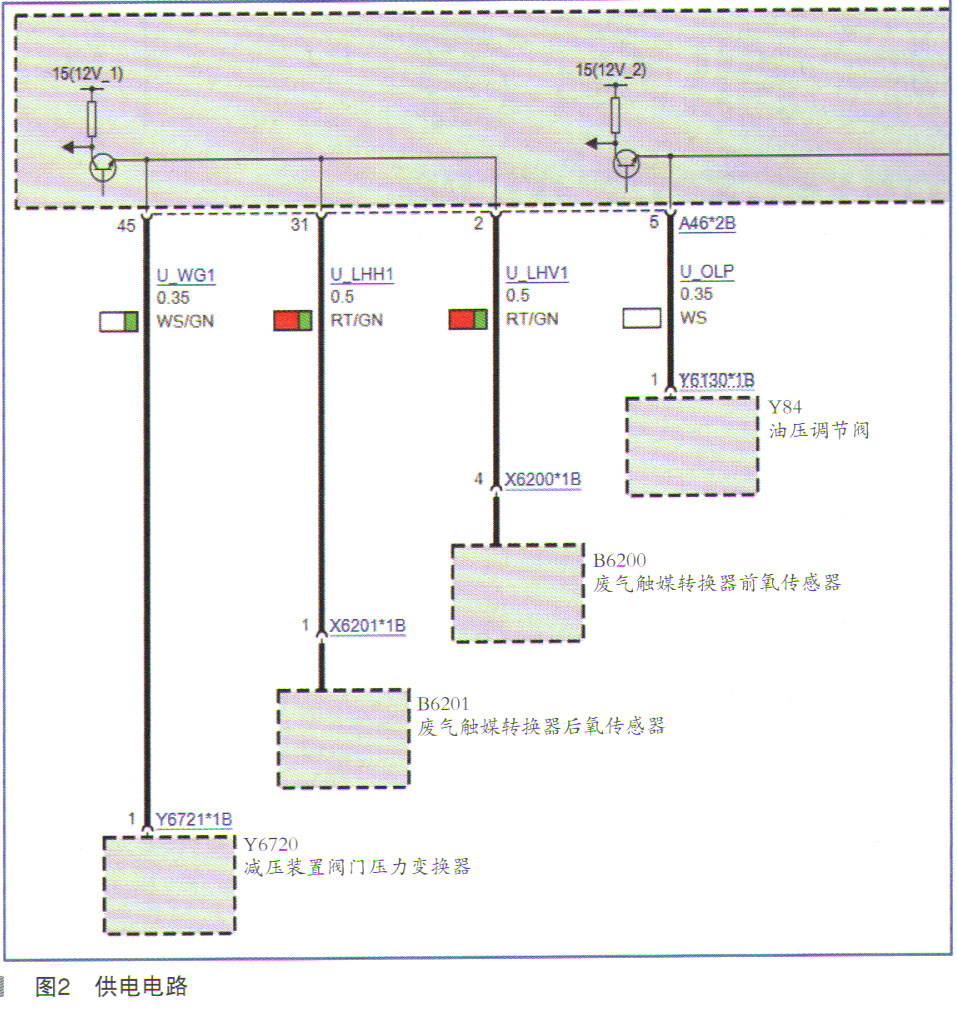

检查测量发现PDM模块的Z11*4B端子的1脚供电为0V,测量Z11*4B端子的2脚和3脚均有供电12V,推测PDM中的F02保险丝可能断路了,直接破开PDM模块塑料外壳,发现F02保险丝已经被熔断。调取F02保险丝控制的相关部件电路图,如图2所示。故障码中所涉及的部件废气触媒转换器前
氧传感器加热装置、废气触媒转换器后
氧传感器加热装置、减压装置阀门的供电都由F02保险丝通过DME内部供电15(12V_1)供电。检查3个部件的线路,发现后
氧传感器中DME端子A46*2B的31脚对地短路。顺着折根线路的走向检查,发现整个后
氧传感器的线束被压在气门室盖下面,可能是更换气门室盖时没有固定好线束的走向引起。松开气门盖固定螺栓,拉出后
氧传感器的线束,发现线束都已经被挤压破皮直接和缸盖短路。
更换PDM模块,修理并固定后
氧传感器的线路,重新固定气门室盖,启动车辆故障灯没有再次点亮,故障排除。
