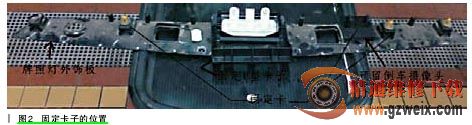

二、从里面拆下牌照灯外饰板,并断开相关插头连接，注意要先从内部拉出U形固定卡及松开预留倒车摄像头支架后固定卡子,之后撬下饰板固定卡子（如图2所示）,观察待加装摄像头：一种是加装在牌照灯上，另一种是加装在牌照灯外饰板上，如果是加装在牌照灯外饰板上，还要使用气动锯锯下牌照灯外饰板上预留的倒车摄像头支架饰板。如果摄像头是加装在牌照灯上的,可以在布线时直接从倒车灯插头上取倒车信号线(插头中间一根线3号针脚即为倒车灯电源线),将线引至前端时可以从杂物箱里的点烟器上取倒车摄像系统的电源和接地线,这样连接线束更加方便（如图3所示）,有些细节的操作读者自己要处理好。
三、将摄像头安装在后备箱之前预留倒车摄像支架占用的槽子里,接着就是布线，将摄像头连接线束顺着后备箱电器线束铺设并使用扎带固定在其上面,注意松紧要合适,在易被磨损的地方用电工胶带将摄像头线束包扎好,以免在之后开关后备箱时磨破线束，按照倒车摄像线束上的提示连接好线路,分清哪根是视频信号输入线及输出线,哪根是电源线及接地线,小心取下后备箱右侧内饰板上的固定卡子，如图4所示,还有一颗10号螺母及一个膨胀铆钉，取右后倒车灯的线为视频信号输入线,右后后备箱盖上尾灯第3号插槽即为倒车灯线(为缩短线束此信号线可在后SAM上取倒车灯线,为区分线束注意观察导线上的字母OOFTH)，在后SAM第83号插槽里取电源并插上一个7.5A的保险（如图5所示）,将倒车摄像接地线连接到右后后备箱接地点上,所有接线点必须焊接良好并用胶带作好绝缘密封,以防线路电阻过大和短路。
四、拆下右后安全带饰板,注意不要损坏后窗玻璃(如图6所示）,将倒车摄像视频输出线由后备箱经此引出,贯穿车顶饰板经A柱过杂物箱引至COMAND主机后,拆空调中央出风口时要万分小心，不要折断桃木饰板,如图7所示。拆下COMAND主机后，将视频输出线插入在其后中间绿色插孔上（如图8所示）。
