接着用DAS检测
涡轮增压器的动态增压效果,得到结果如图6所示,与其他正常车辆进行对比,数据无明显偏差。此外,
涡轮增压器内部转动正常,也无异响,可以认为
涡轮增压器本身是没有问题的。

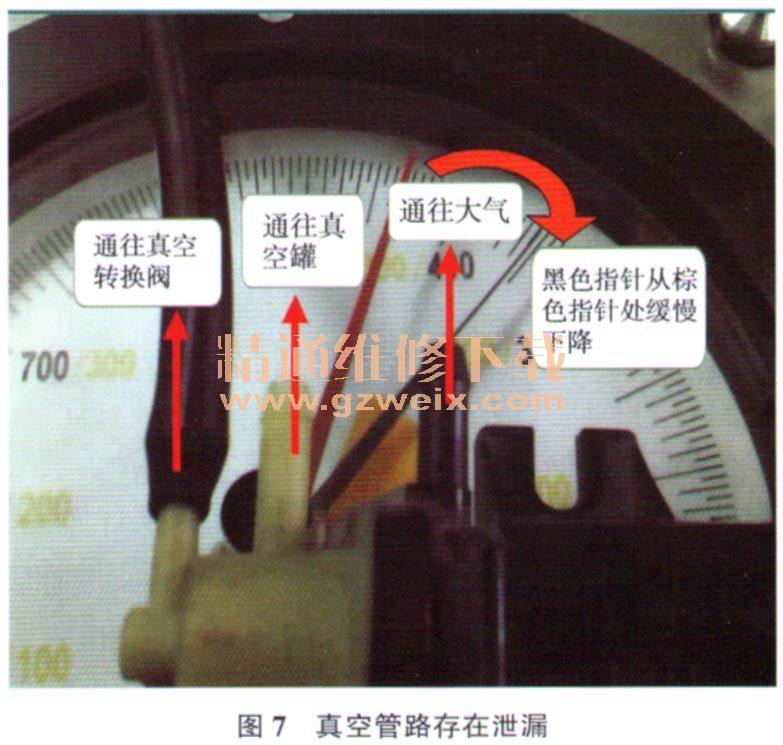

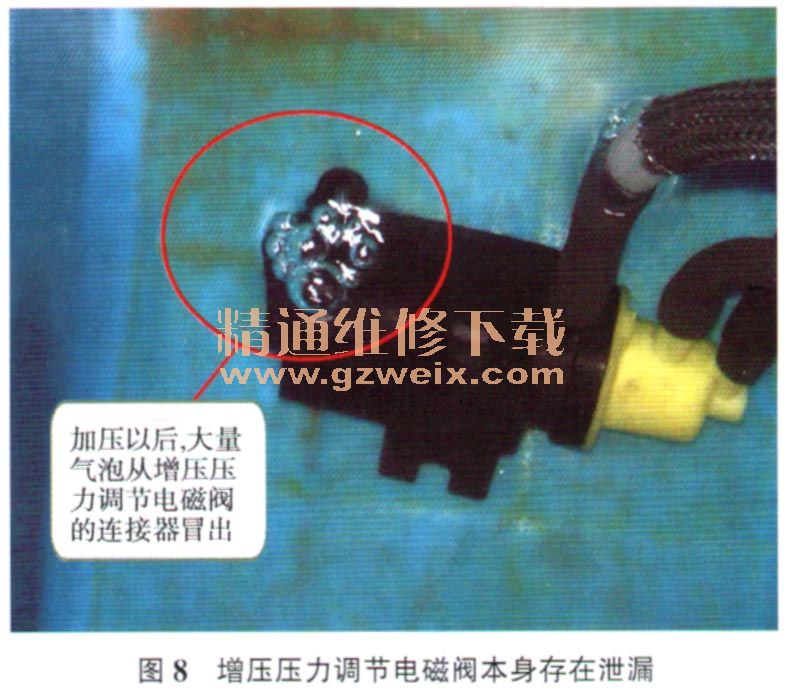

接下来检查增压压力调节系统,测量增压压力限制阀和增压压力调节阀的真空,结果发现存在泄漏(图7),经过仔细检查,最终发现是增压压力调节电磁阀本身存在泄漏(图8)。真空不足会直接影响到“增压压力调节阀”的开度,使大涡轮不能有效工作,从而造成增压压力不足的故障现象。
更换增压压力调节电磁阀后对车辆进行路试,行驶50 km,一切正常。于是将车交还给驾驶人。本以为故障已经排除了,然而不久,车辆又因此故障而返厂了。据驾驶人反映,在回去的路上,发动机故障灯再次闪烁,故障现象再次出现。
用DAS调取故障代码,故障代码仍然是P22b3 00,且故障发生时的
数据流也与之前类似。清除故障代码后与驾驶人一同试车,留意驾驶人的驾车习惯,这样能在故障修复后以同样的方法试车验证。车辆在高速公路上以90 km/h~110 km/h的速度行驶,挡位保持在5挡,发动机转速在2 300 r/min~3 200 r/min,用DAS读取实时
数据流,发现增压压力基本在标准范围内,也能够到达2.8 bar以上(图9)。
经过一段时间路试,故障现象并没有再现。于是只得将车开回修理厂检修。分析可知,此前已经排除了增压压力传感器、增压压力调节电磁阀、进气管路堵塞、排气管路堵塞及
涡轮增压器故障等可能性,能够造成故障代码再现的原因只可能是进气系统存在漏气。于是重点检查

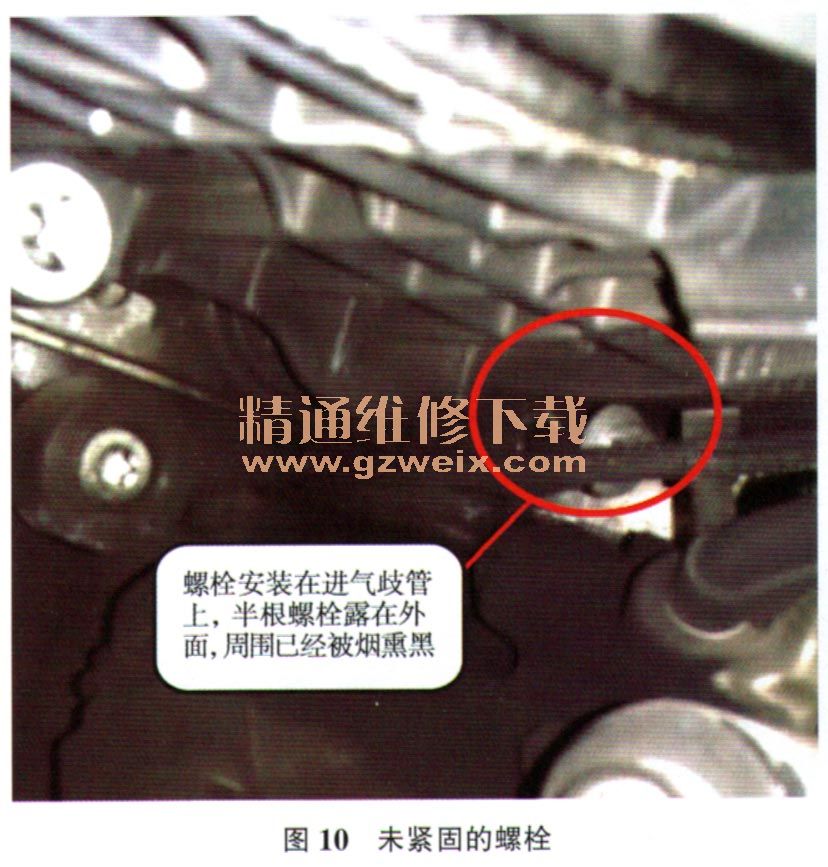

涡轮增压器后方增压管路的密封性,在拆下节气门后发现,高压油泵外观已变成黑色,像烟熏过一样,再仔细一看,发现该车4缸进气歧管处的一个固定螺栓没有拧紧,导致进气歧管漏气(图10)。
故障排除:用规定力矩对螺栓进行紧固后,将车交还给驾驶人。1个月后进行电话回访,故障未再出现,故障彻底排除。
总结:该车曾经拆装过进气歧管,在安装进气歧管连接螺栓时出现疏忽而未紧固,导致进气歧管和
气缸盖的连接处漏气。在一般工况下,进气量虽然有一定的损失,但并没有较大或较长时间偏离理论值,因此发动机故障灯不会点亮。但在连续大负荷工况下,增压压力的实际值与发动机控制单元的理论值间的偏差达到极限,发动机控制单元记录故障代码并使发动机故障灯闪烁。此外,
废气再循环系统不断将废气送入进气管,因此漏出的废气熏黑了漏气位置附近的高压油泵。
