一辆行驶里程仅有280km,配置642发动机、722.9变速器的奔驰GL350。该车辆无法挂挡。

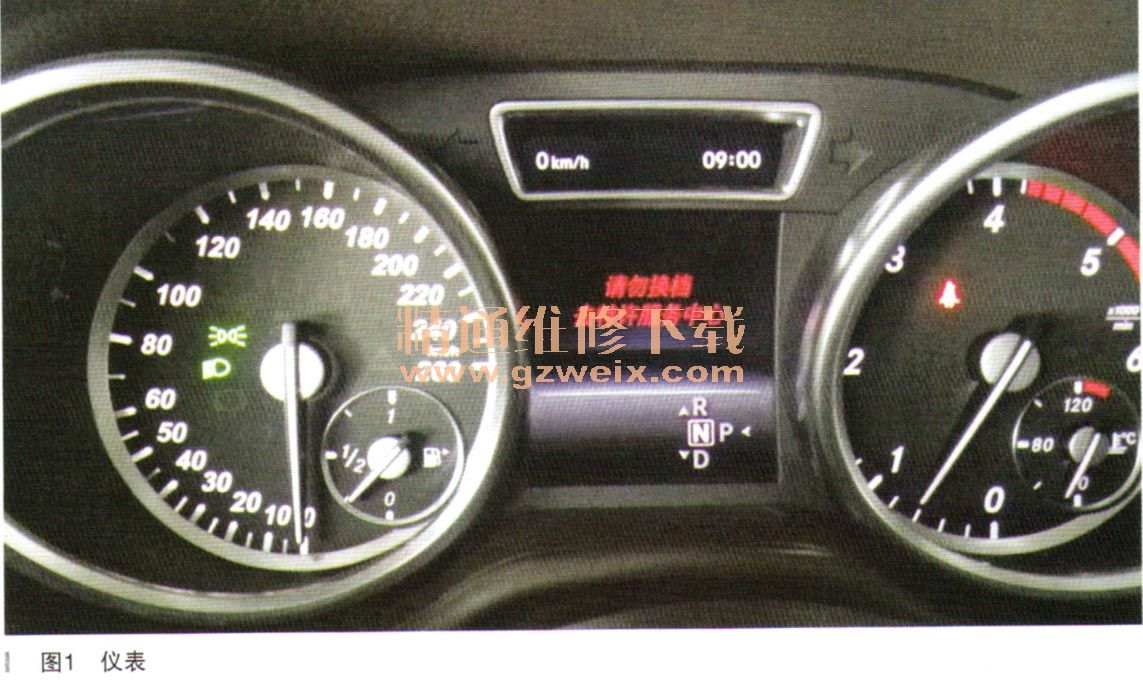

故障诊断:车辆启动之后突然无法挂挡,操作换挡杆没有任何反应,说明此车无法换挡也就无法行驶。组合仪表显示故障如图1所示。
造成故障的可能原因如下:
(1)换挡伺服模块损坏;
(2)换挡杆开关损坏;
(3)前部保险丝盒F58;
(4)线路故障;
(5)CAN线网络故障。
首先接上诊断仪诊断,诊断结果只是显示与好多控制模块未通信。在仔细观察整个快速测试结果中都没有发现智能伺服模块ISM被检测出来,也就是ISM未通信。接下来把重点放在ISM上,查阅电路图。

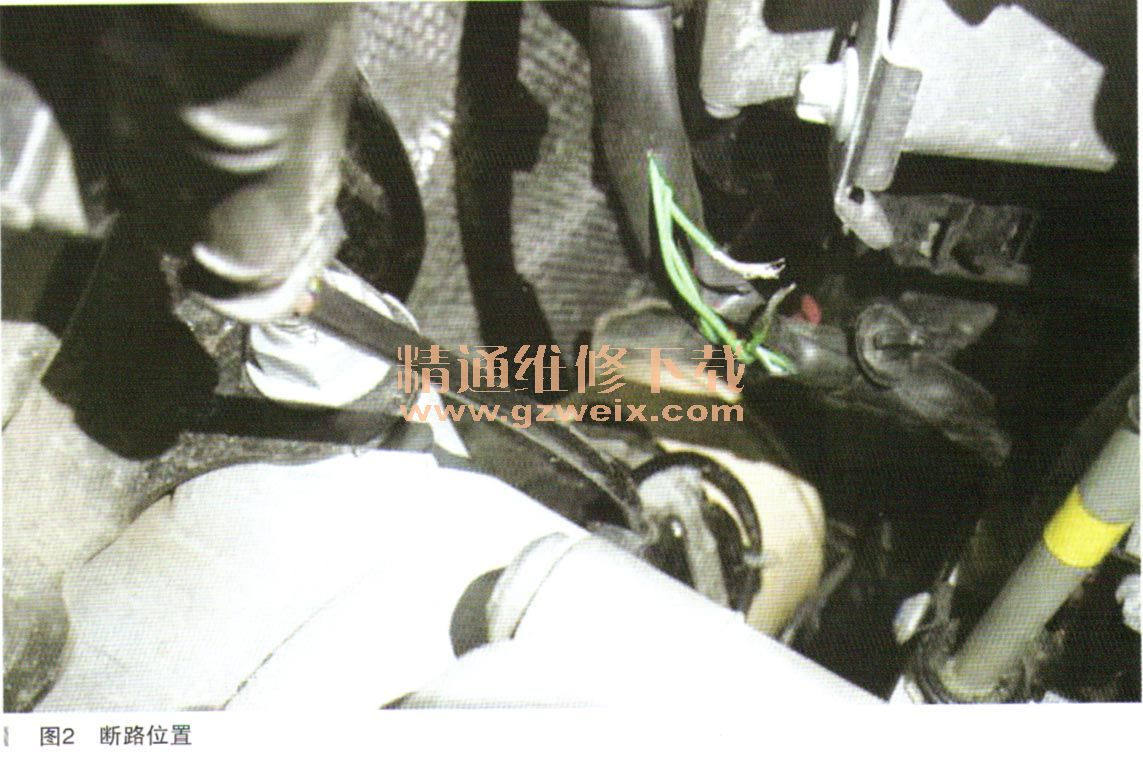

首先从根源上直接拔下智能伺服模块上的插头,直接测量供电与搭铁,结果都在正常范围内。这样就排除前部保险丝盒F58与它到智能伺服模块A80之问的线路问题。其次通过诊断仪观察换挡杆的挡位实际值,结果正常,这就排除换挡杆开关。接下来就把间题的重点放在CAN线上与智能伺服模块上。于是测量CAN线,测量低位CAN的时候电压在2.3V,在正常范围内。测量高位CAN的时候发现没有电压,这就不正常了,正常情况下应该有2.7V左右的电压。于是使用CAN-C分配器测量1号针脚到智能伺服模块上的2号针脚之间是否断路,用万用表测量两者之间不通,说明存在断路。接下来的重点就是找出断路的地方。顺着线查看,发现在发电机上方线路存在异常,拨开线皮找到断路的地方如图2所示。
确实是高位CAN线路断路。把线路恢复正常,测试一切正常。
故障排除:焊接高位CAN线路。
故障总结:故障看似简单,此车是展厅需要销售的一部新车,按正常来说不会存在这样的故障,对于ARK导线为什么会断掉也不好妄下结论。也许是出厂的原因。这就需要我有」在诊断故障的时候格按照故障思路一步一步的走下去,找出问题的根源。
