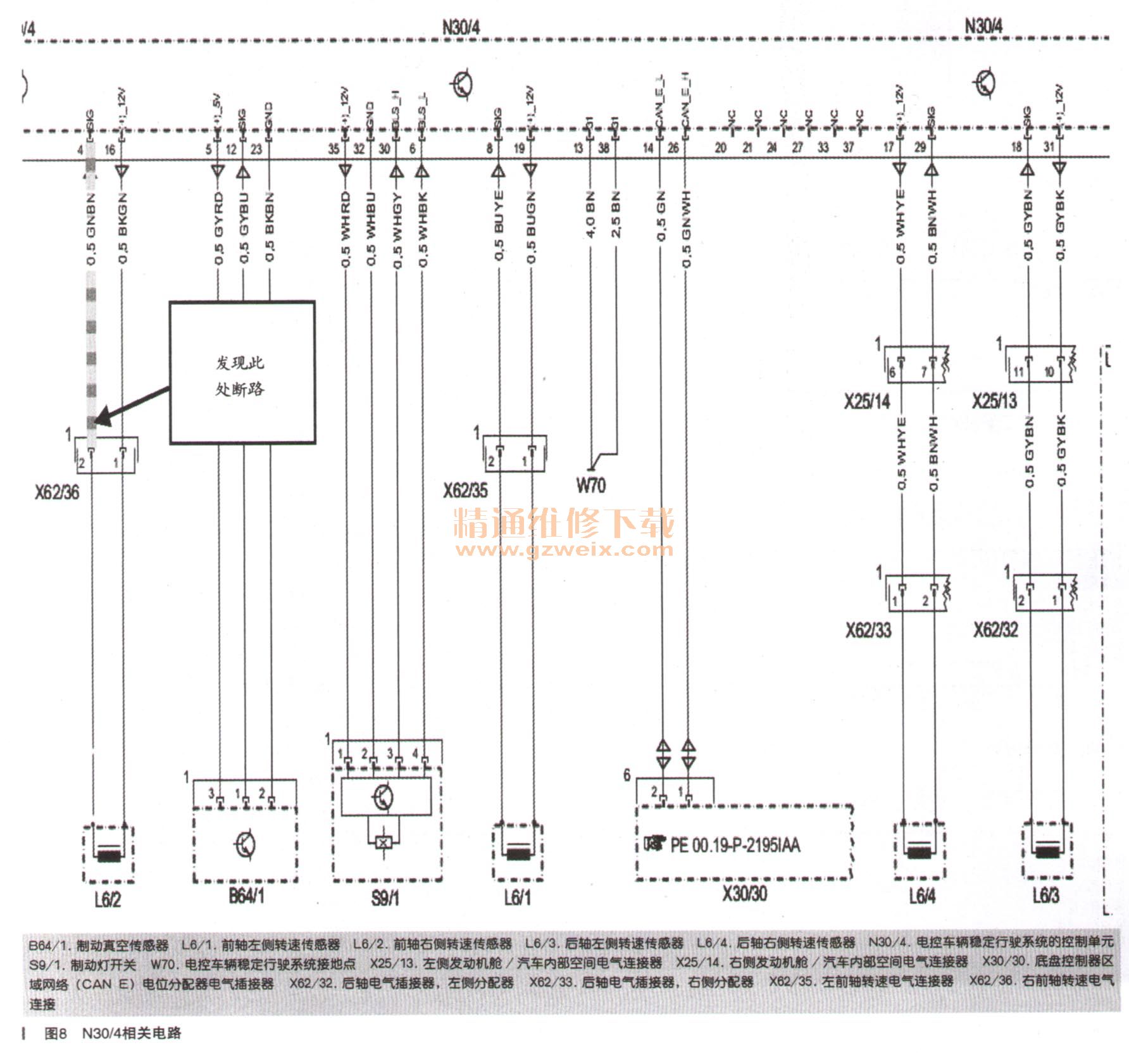

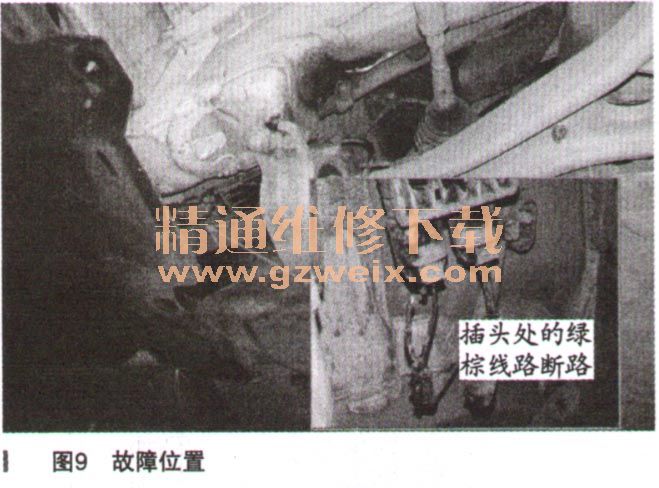

数值不正常的话,有多种可能,连接的线路断路或短路、部件L6/2损坏、轮上的多极性磁环损坏或者N30/4(电控车辆稳定行驶系统的控制单元)损坏。结合故障码和实际值的数据分析N30/4(电控车辆稳定行驶系统的控制单元)的可能性不大,可以最后再检测,多极性磁环都损坏一点磁性都没有的可能性也很小,所以最后技师决定先从最简单的线路入手。根据电路图(如图8所示)测量导线先测量从N30/4(电控车辆稳定行驶系统的控制单元)到X62/36(右前轴转速电气连接)导线的情况,在找到插头X62/36的位置后发现了问题,插头处的绿棕色电线断路(如图9所示)。
故障排除:修复线束,删除故障码后,进行试车,故障没有再出现。至此故障排除。
故障总结:从损坏位置和情况来看,此位置没有碰撞的痕迹,也很难碰撞到此位置。线束应该是被小动物咬破了。此案例整体来看并不难,是线路出现了问题,在诊断中测量线路也是非常简单的工作。并且损坏的位置也较明显,但是若损坏的位置在隐蔽处,寻找损坏点的工作量就会很大了。此时就应该分段从中间开始查起,然后在故障那半部分的中间查起,以此类推,这样是查找线路断路最快的方法。
