奔驰R230翻车保护杆在碰撞触发后不能用便捷操纵开关收起
来源:汽车维修技师  作者:佚名  2015-11-11 14:05:41

    故障现象:折叠式顶篷无法关闭或无法打开。
    故障诊断:翻车保护杆装置液压缸的活塞杆在伸出时扭曲,因此无法与翻车保护杆触发电磁铁锁止。
    故障排除:
    操作步骤,如图1~图3所示。





    (1)拆下后座区内右部侧镶板。
    (2)接通点火开关,朝竖起方向操作翻车保护杆操纵开关,直至活塞杆(图中部件1)与触发电磁铁(Y57/1)锁止。提示:需要助手手动引导活塞杆(图中部件1),以免其在伸出时扭曲。
    (3)按下便捷操纵开关按钮将翻车保护杆降到底。
    (4)关闭点火开关,将遥控器钥匙从电子点火开关上拔下。
    (5)沿箭头方向拆下翻车保护杆上的盖罩(图中部件2).
    (6)需要助手手动向下压住翻车保护杆并保持在该位置上。提示:支撑元件中的弹簧总成会向上顶起翻车保护杆。
    (7)拧出螺栓(图中部件3)。提示:安装时更换自锁螺栓(图中部件3).
    (8)取出螺栓(图中部件3)后,手动向上转动翻车保护杆。
    (9)拧出螺栓(图中部件4),将支撑元件(图中部件5)从纵梁托架中取出,直到能够接触到液压缸(图中部件6).
    (10)接通点火开关,操作便捷操纵开关使翻车保护杆竖起,直至活塞杆(图中部件1)完全伸出。
    (11)关闭点火开关,将遥控器钥匙从电子点火开关上拔出。

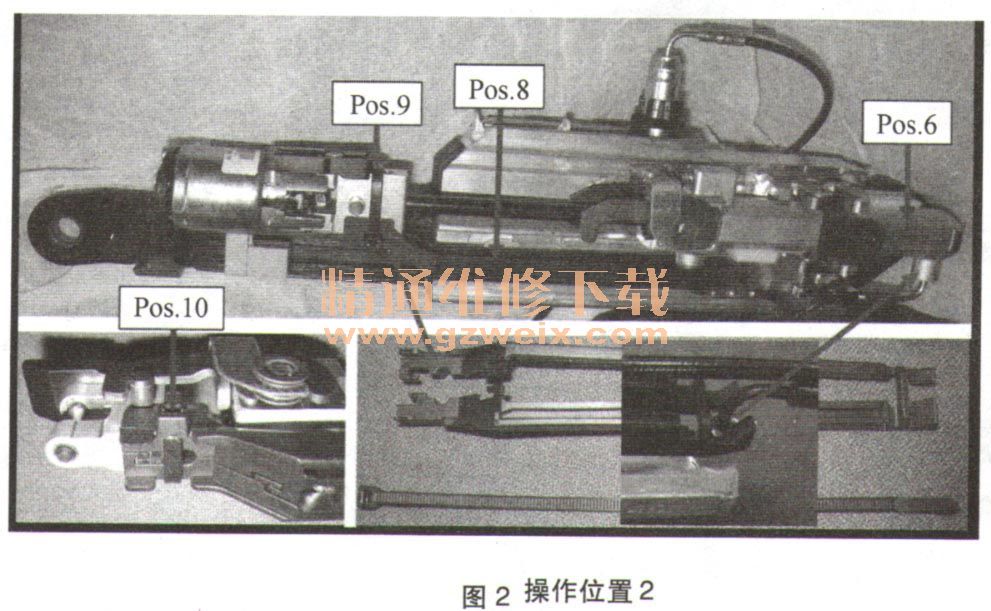

    (12)拔下触发电磁铁(Y57/1)上的电器插头(图中部件7)。将导轨(图中部件8)插到液压缸(图中部件6)上,并用电缆扎带(图中部件9)固定。提示:注意安装位置以及电缆扎带(图中部件9)和锁止件(图中部件10)的位置。
    (13)重新插上电器插头(图中部件7)
    (14)接通点火开关,操作便捷操纵开关使翻车保护杆落下,直至活塞杆(图中部件1)完全缩回。
    (15)将支撑元件(图中部件5)插入纵梁托架中,并用螺栓(图中部件4)固定。提示:不要拧紧螺栓(图中部件4),在调整翻车保护杆时才拧紧这些螺栓(25N·m)。
    (16)需要助手接通点火开关,操作便捷操纵开关使翻车保护杆竖起,并同时将支撑元件(图中部件5)的齿条插入翻车保护杆上的_L部支座中。
    (17)拧入螺栓(图中部件3)并以28N·m的力矩拧紧。
    (18)将盖罩(图中部件2)卡到翻车保护杆上。
    (19)朝降低方向操作翻车保护杆便捷操纵开关,直到翻车保护杆降到底为止。
    (20)调整翻车保护杆。提示:调整只可在右侧支撑元件上进行。
    (21)进行翻车保护杆功能检查,为此多次借助便捷操纵开关竖起和降低翻车保护杆。
     相关资料:2015年4月奔驰WIS维修系统
