注意：手动旋转齿轮G1前，一定要将碟槽调整至与推杆T1平行的位置。否则，T1向前运动时与碟槽发生干涉，极易人为损坏下图中的齿轮；〕
    解决方法：将换碟器的机械部位复位，恢复至初始位置。
    初始位置是指：正常工作的换碟机在将全部碟片退出后的位置。

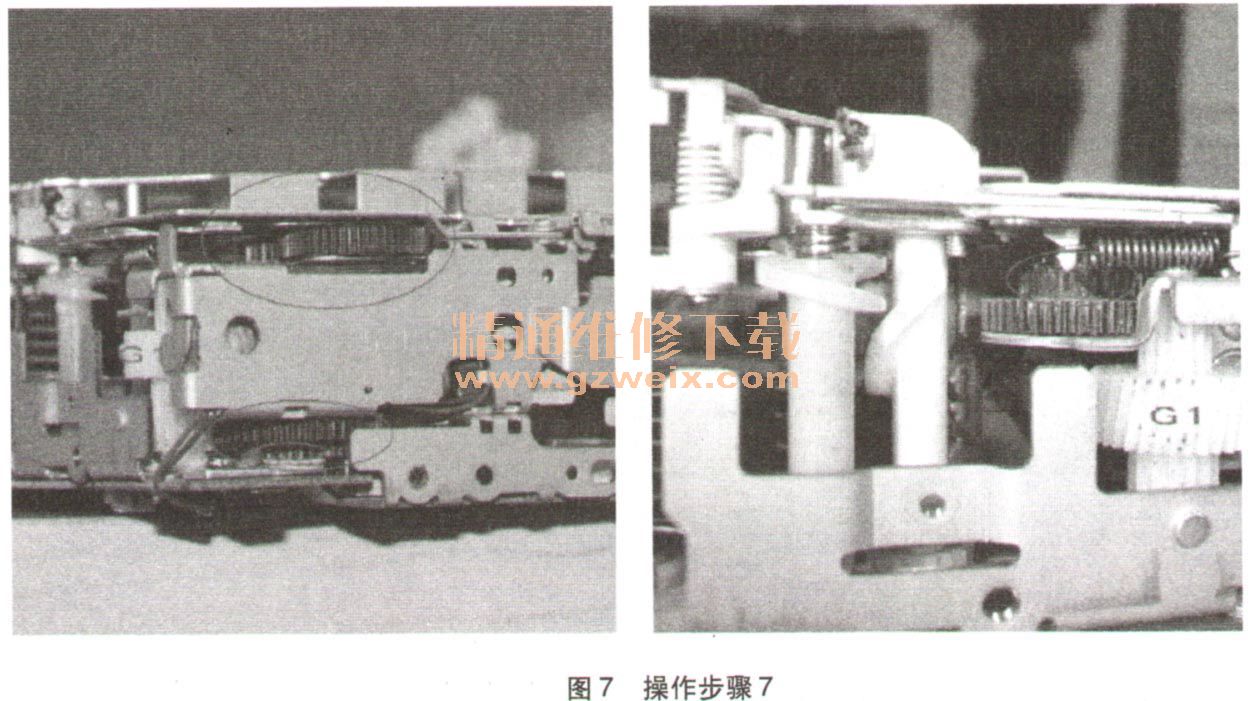

    注意：在对换碟机的机械部位复位前，请先检查下图中的齿轮是否损坏。如果检查发现下图中标出的黑色齿轮受损（图7），则需更换。

    只有在上述齿轮没有损坏的情况下才可以执行下面的步骤：

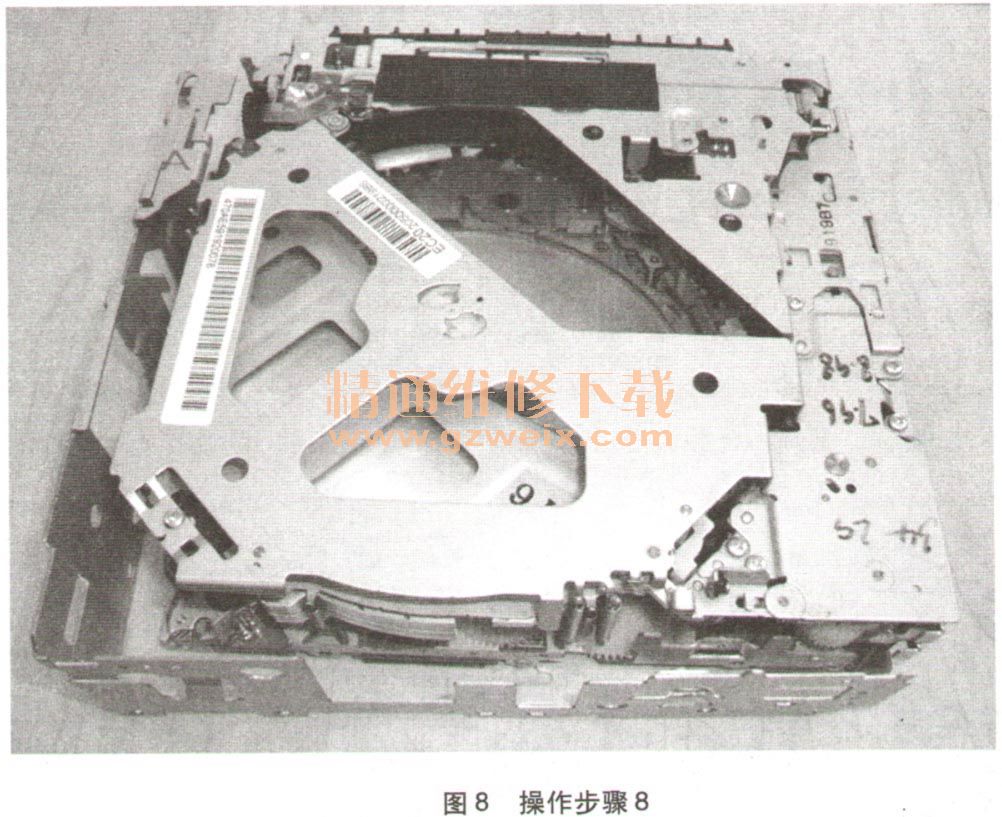

  （1）拆除COMAND换碟机侧面的保护盖板A（图8）。

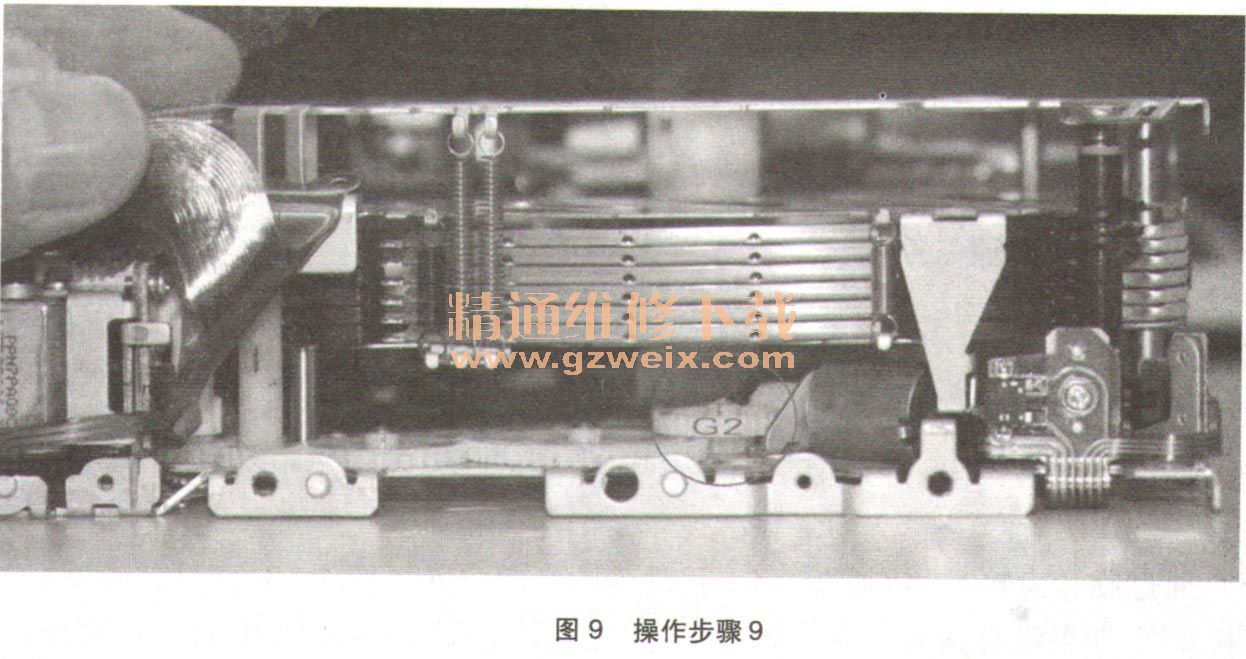

  （2）拆除图圆圈中的白色齿轮G2，用尖头镊子将齿轮上部的卡瓣撬松后更易取出该齿轮（图9）。重新装回齿轮，一定要将卡瓣向中间并拢，以防止其在日后的工作中脱落。

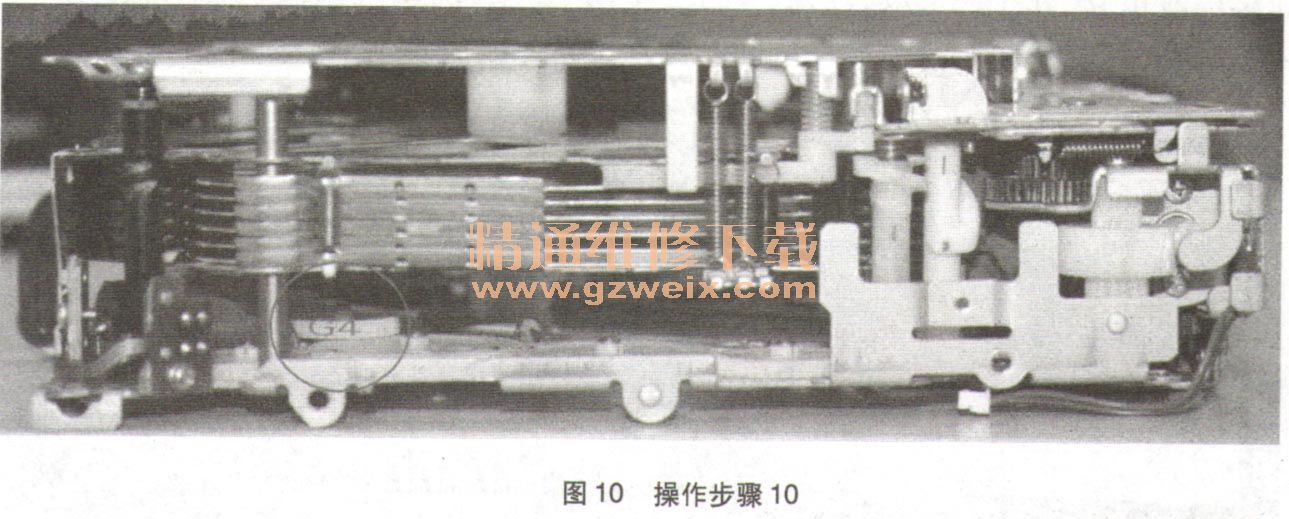

 （3）拆除图圆圈中的白色齿轮G4，方法如上（图10）。

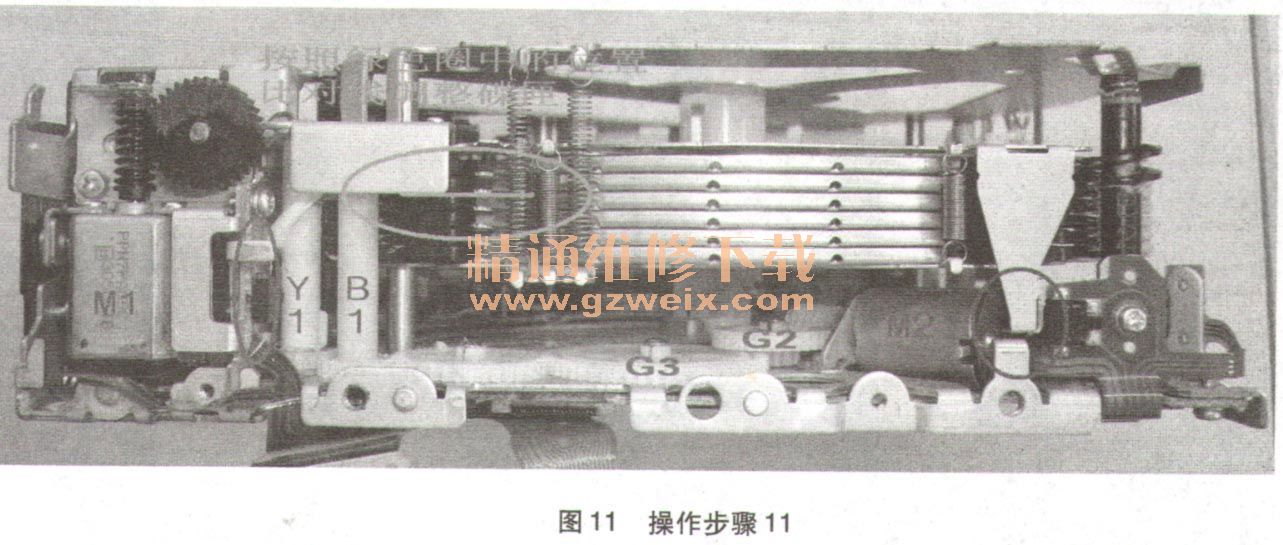

 （4）旋转齿轮G3可使换碟机碟槽上下移动，将Y1、B1恢复到图中的初始位置（图11）。同时注意图中所标记的各元件的位置。

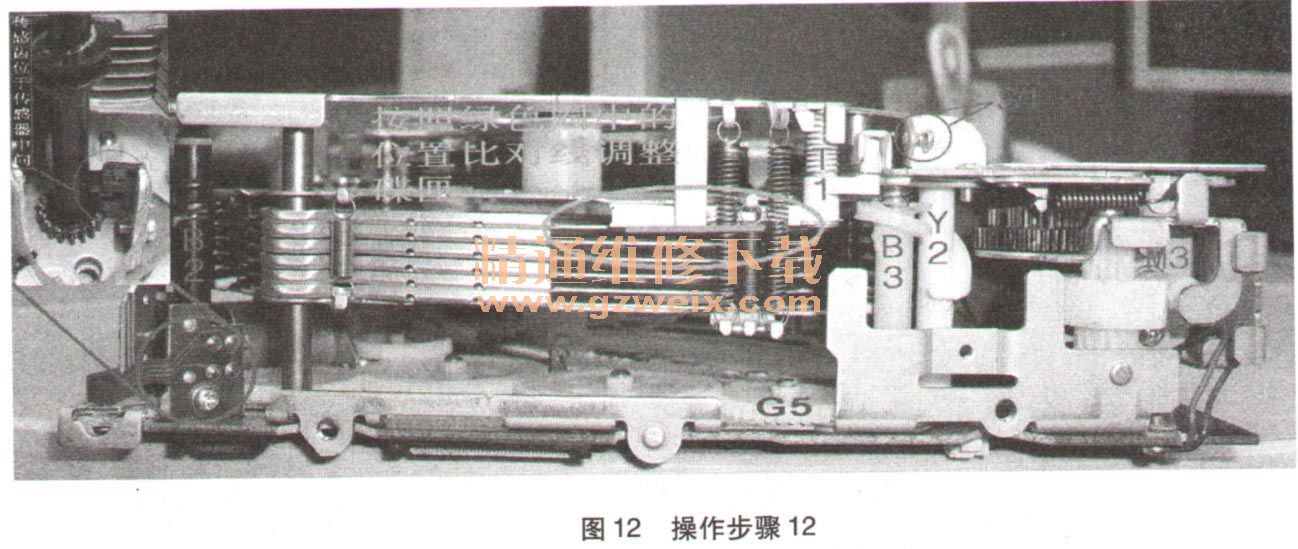

 （5）旋转齿轮G5可使换碟机碟槽上下移动，将Y2、B2、 B3恢复到图中的初始位置（图12）。

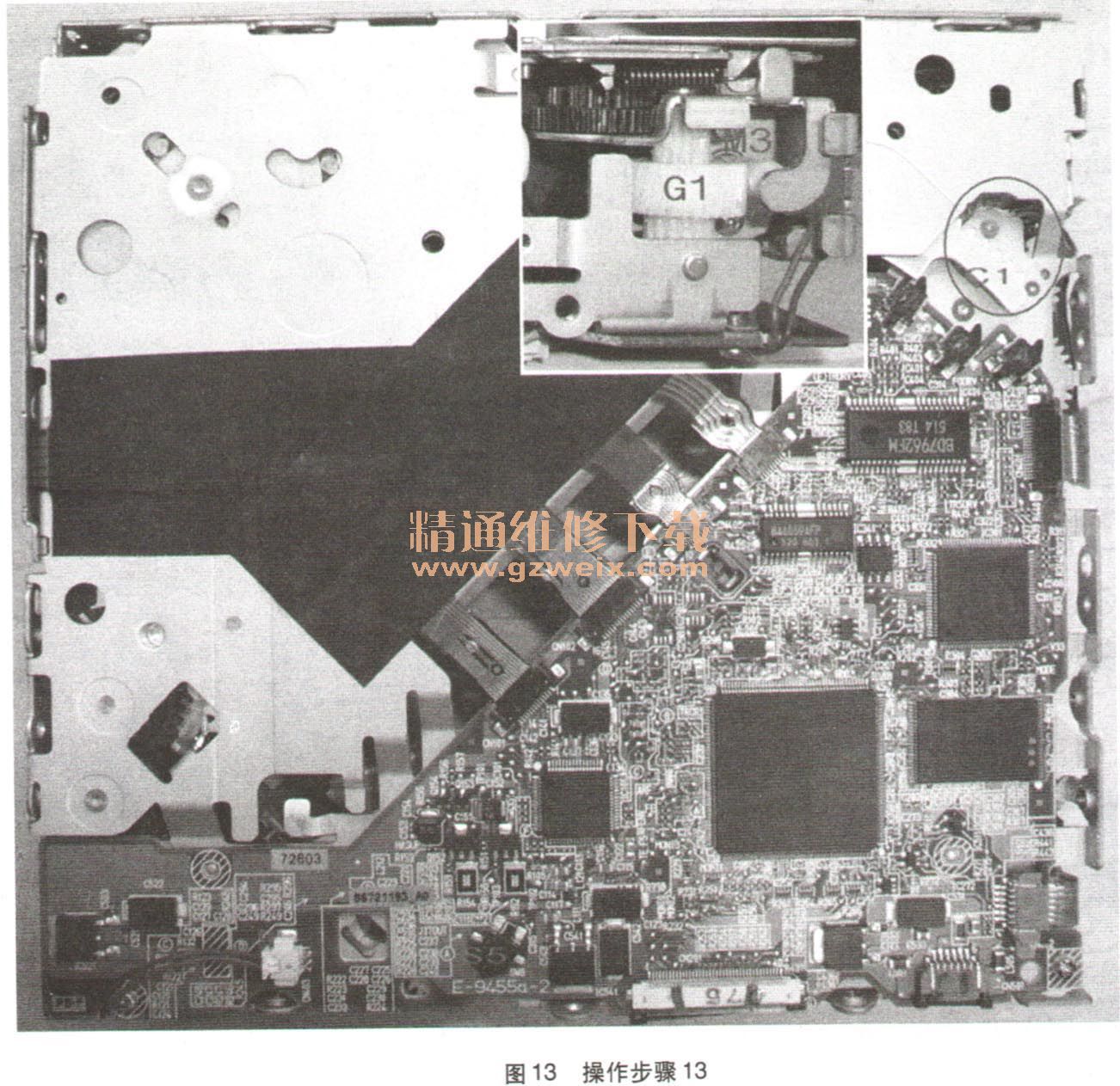

 （6）通过旋转齿轮G1使得齿条C1移动到图中的位置（图13），齿轮G1将同时带动推杆T1。如果没有其他故障，此时T1的位置将与图12中的位置吻合，与此同时，请仔细检查开关S2、S3、S4、S5是否有损坏。

    注意：齿轮G1在不同的旋转阶段，将会带动Y1、Y2、C1、T1及进碟口运动。因此在调整齿轮G1时应格外小心各个元件之间的位置关系，以免发生干涉损坏相关齿轮。
