4．广本雅阁发动机点火系统

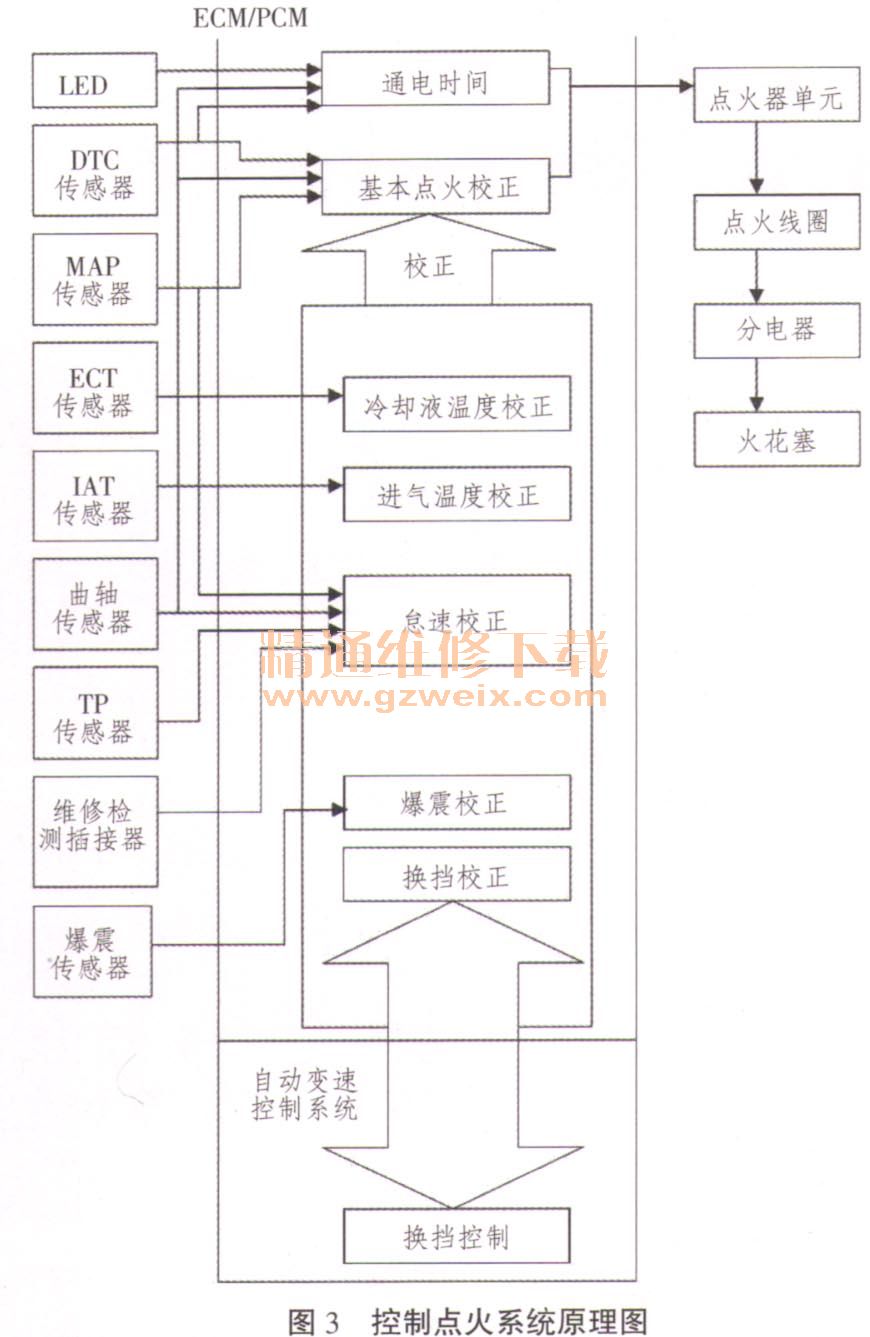

    点火系统工作原理是点火线圈产生的高电压脉冲由线圈导线传至分电器，通过分电器及其转子转动将电压脉冲引导给相应的火花塞高压线，然后送给火花塞，经火花塞产生火花点燃燃烧室中的可燃混合气。本田雅阁车型发动机中使用程控点火（PGM-IG）方式，利用微电脑（发动机电脑ECM/PCM）处理来自上止点信号、曲轴位置信号、气缸位置传感器、节气门位置传感器、冷却液温度传感器和歧管绝对压力传感器的输入信号，以确定不同工况下正确的点火正时（如表1所示），这样可对点火正时进行最佳控制，发动机电脑的电压脉冲传送给点火电脑以触发电火花，其控制原理如图3所示。



    起动时点火正时设定在上止点前7°，起动状态是由上止点位置传感器（发动机起动转速）和起动信号来判断的。起动后点火正时的控制是根据发动机电脑中储存的各种发动机转速和进气歧管真空下的最佳点火正时，即点火三维图。发动机转速和歧管真空是由相应各传感器输入的信号计算得出的。
      电脑控制的点火系统与传统点火系相比较，它不是依靠离心式或真空式点火调整机构来确定随发动机转速和歧管真空的变化而变化的点火正时。由于它不存在机械调节的不利因素，所以能更精确地调整点火正时。
    5．广本雅阁发动机空气供给系统

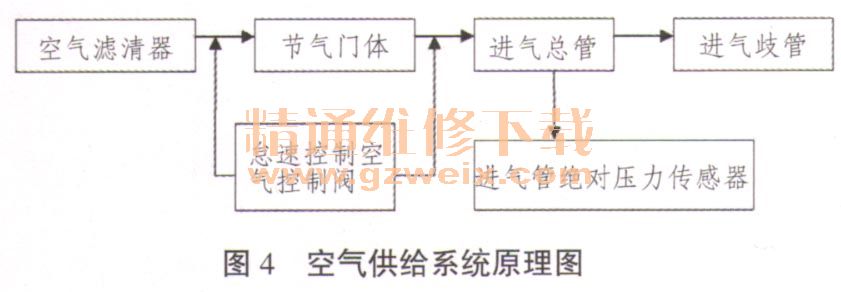

      空气供给系统的功用是为发动机提供清洁的空气并控制发动机正常工作时的进气量。系统工作原理如图4所示。发动机工作时，空气经空气滤清器过滤后通过绝对压力传感器，节气门体进入进气总管，再通过进气歧管分配给各缸。节气门体中设有节气门，用以控制进入发动机的空气量，从而控制发动机的输出功率（负荷）。

      广本雅阁发动机空气供给系统中，绝对压力传感器测量的是进气管内的绝对压力，流经怠速空气控制阀IACV的空气也在检测范围之内。
    6．广本雅阁F22B4发动机怠速控制

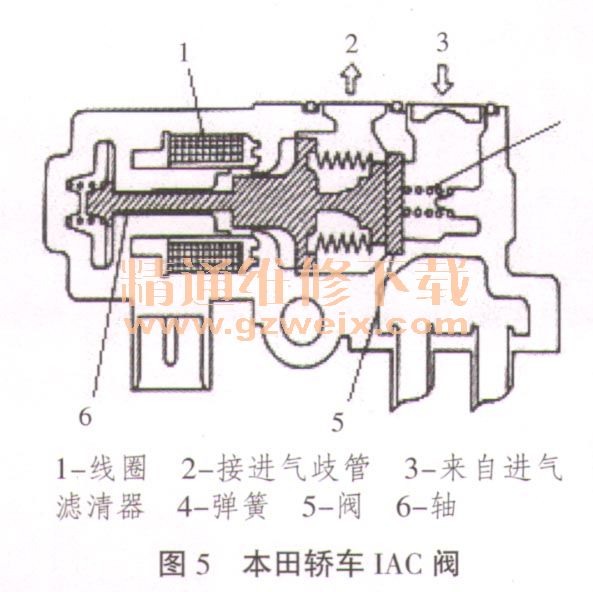

    本田雅阁F22B4发动机怠速控制由怠速控制阀和快怠速控制阀共同来完成。该车怠速空气控制阀（IAC V ），其结构类型为直线电磁式怠速控制机构，这是一种比例电磁阀的结构形式，由电磁线圈、阀轴、阀等主要部件构成。它利用电磁线圈产生的电磁力，使阀轴在轴向作位移，从而改变控制阀的开度（如图5所示）。当弹簧力与电磁吸力相平衡时，阀门开度处于稳定状态。而电磁吸力的大小取决于ECM根据发动机工况送至电磁式怠速控制阀的驱动电流大小。当驱动电流大时，电磁吸力大，阀门开度也大；反之当驱动电流小时，电磁吸力也小，阀门开度也小。

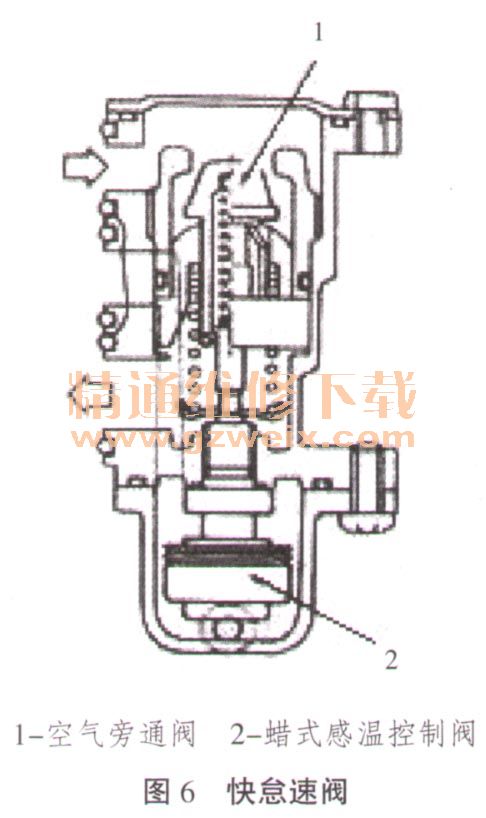

    快怠速阀为蜡式感温开关式，感受从发动机引来的冷却液温度。当冷却液温度低时，蜡式感温器收缩，使空气经旁通阀绕过节气门进入进气管，从而提高冷车怠速，在冷却液温度升高后，快怠速阀蜡式感温器受热伸长，使旁通阀关闭，此时的怠速进气量由怠速控制阀和怠速调节螺钉控制。快怠速阀如图6所示。
