5）接上高压线。
    （5）点火正时的检查与调整
    1）起动发动机，并使发动机达到正常的工作温度。

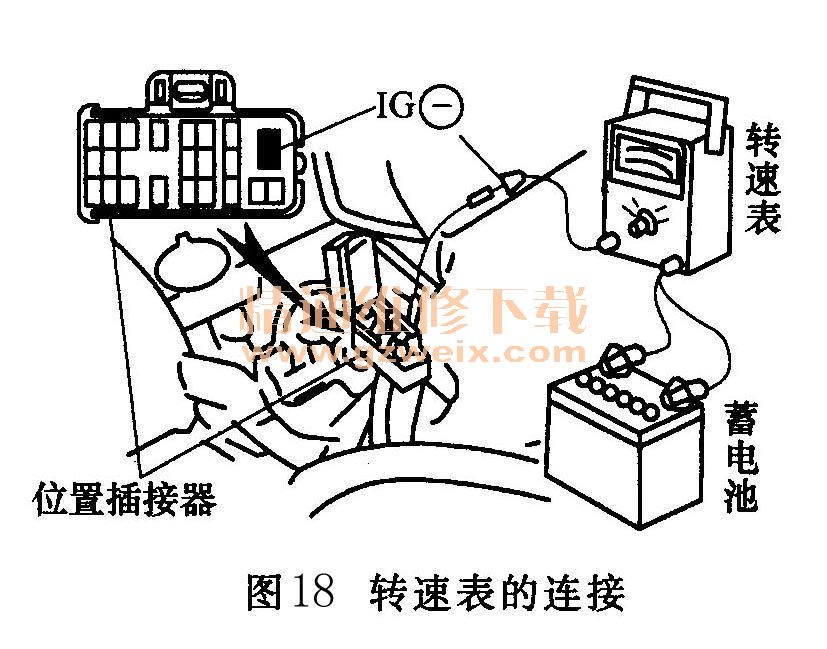

    2）将转速表接于发动机上（从插接器的IG-的端子上取出转速信号，如图18所示）。

    注意：连接转速表后，要防止转速表搭铁，以免损坏点火线圈和电子点火器。

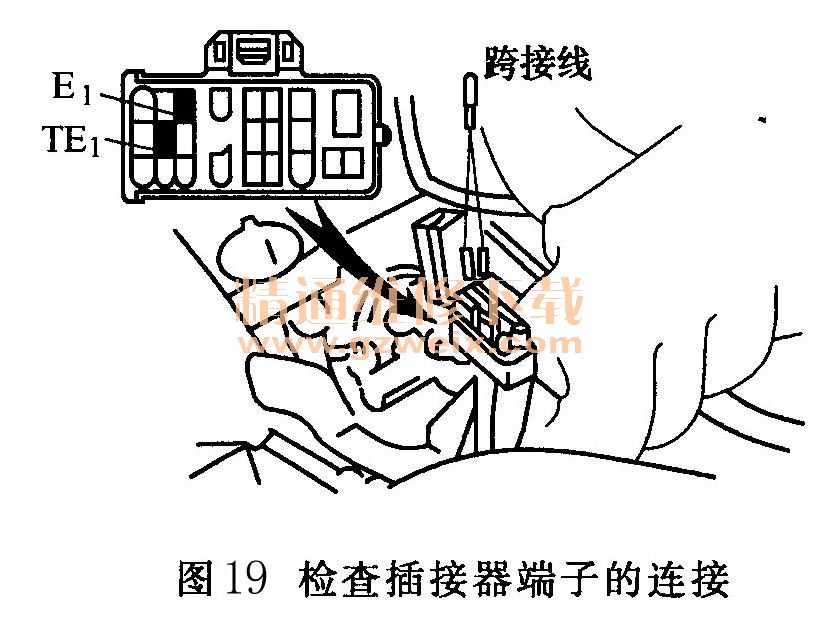

    3）用专用的跨接线（无专用跨接线时，用其他导线也可）将检查插接器的TE1和E1两端子连接起来（图19）。

    4）从转速表检查发动机的怠速（怠速转速为700r/min，自动变速器在N位）。
    注意：检查怠速时，发动机所有的辅助设备均应处于关闭状态。

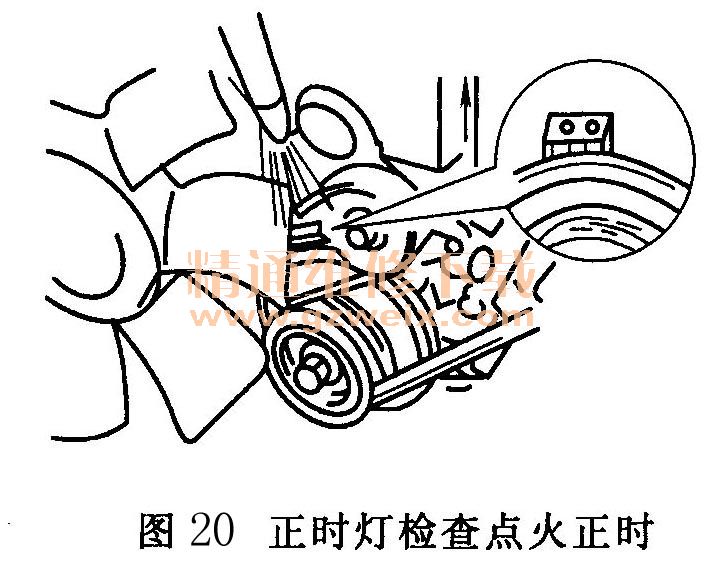

    5）用正时灯（点火提前角检测仪）检查点火提前角。慢慢转动分电器，直到曲轴传动带轮上的正时记号对准10°标记为止（图20），然后拧紧分电器压板螺母。

    6）拆掉检查插接器的跨接线，复查点火提前角。怠速时的点火提前角应为8°～12 °。
