一辆行驶里程约12.8万km，型号为ZSP91L的2008款广汽丰田雅力士轿车。车主反映，该车停车后，关掉电源，鼓风机一直工作。出现该故障后，曾经在修理厂进行过3次维修，均未能解决问题，车主要求彻底解决问题。
    故障诊断：接车后首先验证故障现象，关掉电源后鼓风机的确一直在工作，但是如果把鼓风机关掉，再接通鼓风机开关，鼓风机不工作，有时候还会出现防盗喇叭一直报警的情况，并且在驾驶室内能听到继电器工作的声音。用IT-II对相关系统进行检测，无故障代码存储；鼓风机一直工作说明能够满足鼓风机工作的条件，于是决定检查空调电路（图1），在检查熔丝时发现，断开电源后，A/C 7.5 A熔丝处有4V左右的电压，GAUGE 10 A熔丝处也有4V左右的电压，满足鼓风机的工作条件，因此断开电源后鼓风机一直工作。但当关闭鼓风机后再接通，只有4V的电压无法使HTR继电器（空调继电器）完全闭合，因此再将鼓风机打开，鼓风机便不工作。

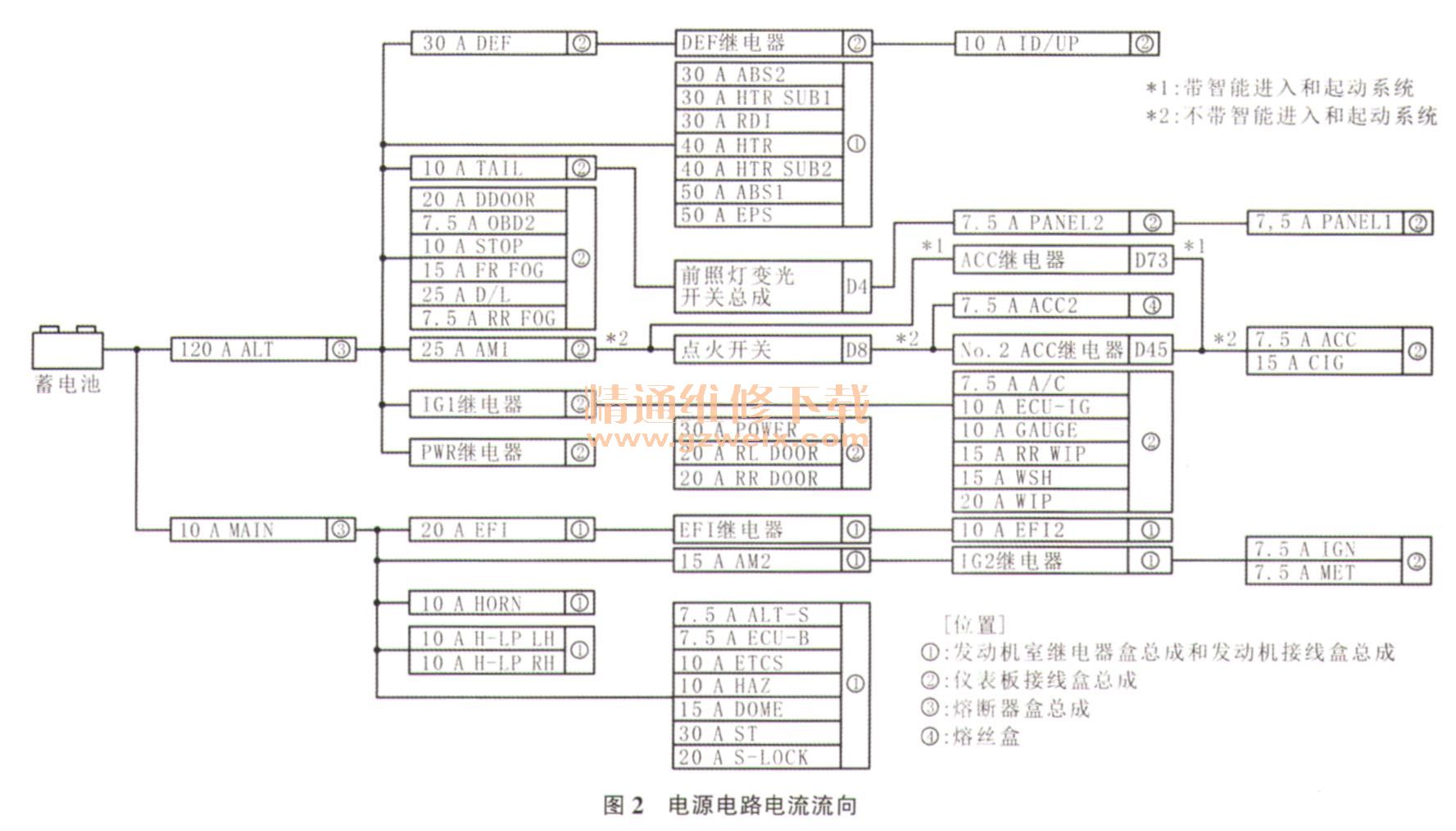

    查看电源电路（图2），将IG1继电器拔掉，将每个熔丝逐一拔下，测量其电压，当将20 A WIP刮水器熔丝拔掉后，车辆故障消失，拔下其他熔丝，都能测到4V～5V的电压，这说明故障出在刮水器电路上。

    检查刮水器电路（图3），当把刮水器开关拨到低速挡时鼓风机就自动关闭，从而更验证了故障出在刮水器电路中。检查刮水器电源电路，发现导线连接器4B的端子36周围进水（图4），将水吹干后装复后试车，故障现象消失，于是交车给车主。

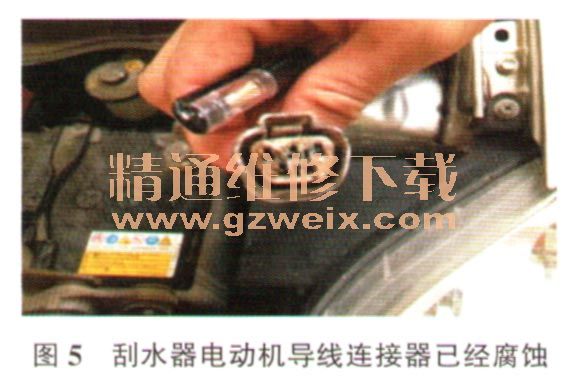

    但是交车3天后，车主再次反映上述故障又出现了，接车后，拆开4B导线连接器，发现其端子36周围又有水存在，再次将水烘干并复位，考虑到雨水天气较多，便对车辆进行了淋水试验，结果4B导线连接器端子36周围再次进水，分析认为是车辆有漏水的地方。将仪表卸下后再做淋水试验，却没有找到任何漏水的地方，而只有该端子处有水出现。笔者将前风窗集水器拆下发现落水槽里面全是水，并且刮水器电动机绝大部分都浸泡在水里，集水器里的树叶和泥巴将排水孔堵住，无法及时将水排出。将刮水器电动机导线连接器拔下，发现连接器已经被腐蚀（图5），当用气枪吹的时候，4B导线连接器端子36处就有水流出，因此可见，该车故障是由于刮水器电动机导线连接器不密封，水进入刮水器电动机导线连接器，再通过导线里面的铜丝流到4B导线连接器端子36上，从而导致端子进水，引发故障。

    故障排除：清除集水器里的树叶和泥巴，将排水孔疏通，对刮水器电动机导线连接器做防锈密封处理并烘干后装复试车，故障排除。
