四、故障排除

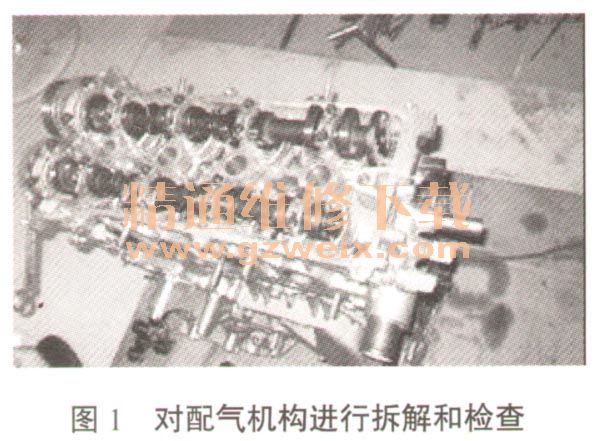

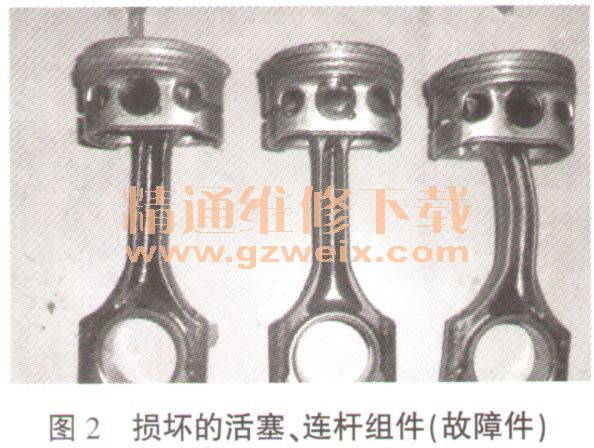

(一)将发动机上所有的附件拆下,并用压缩空气吹干,从车上把发动机吊出进行分解大修。拆下发动机后,先拆下发动机外围件和进排气歧管。在分解的过程,一边拆解一边进行检查,并用压缩空气吹干。经检查发动机外围件没有发现异常。拆下缸盖后,对配气机构进行检查,主要是检查气门是否有弯曲(见图1)。经检查气门没有损坏。接着再分解曲柄连杆机构,拆散后,发现第2,3,4缸连杆有弯曲。检查曲轴轴颈磨损和曲轴的弯曲均没有超出标准值范围。检查各缸的磨损情况,发现2,3,4缸为严重磨损。、其它件检查没有发现异常,图2为损坏的3个活塞连杆组。

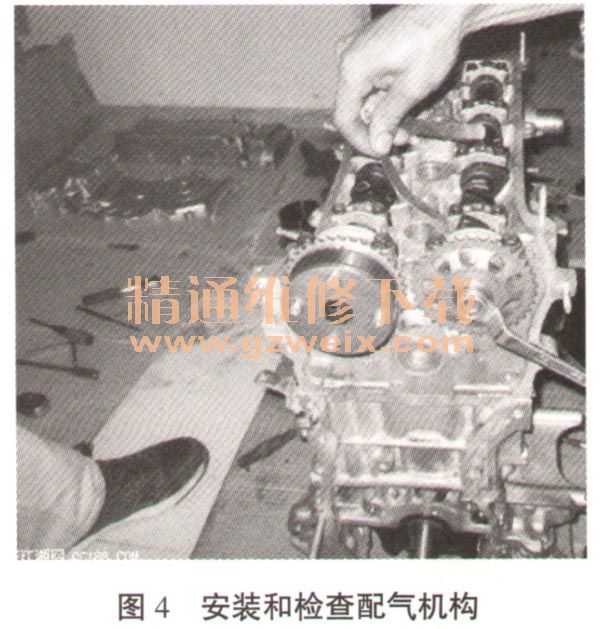

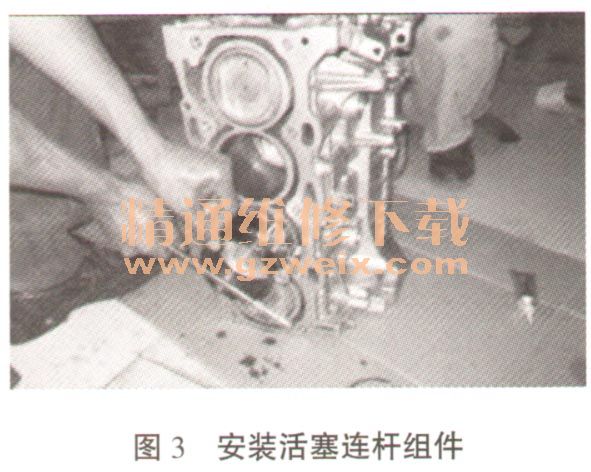

发动机故障原因找到后,将缸体重新拿去搪缸修理,并按其提供的修理尺寸选配好活塞、活塞环、连杆和大修包组件。将所有拆下的发动机元件清洗干净后,开始安装,首先装配曲柄连杆机构,如图3所示。装配活塞连杆组件后试转动几圈和检查装配间隙均表现适当。再按要求装配缸垫和缸盖,装配后对配气机构进行检查,如图4所示。经检查均为良好。
上述装配和检查完毕后,再把拆下的外围件按要求装上,并润滑好,检查各处的密封情况,确认正确装配后,将发动机重新吊入发动机舱,将所有的发动机外围件按要求安装好。

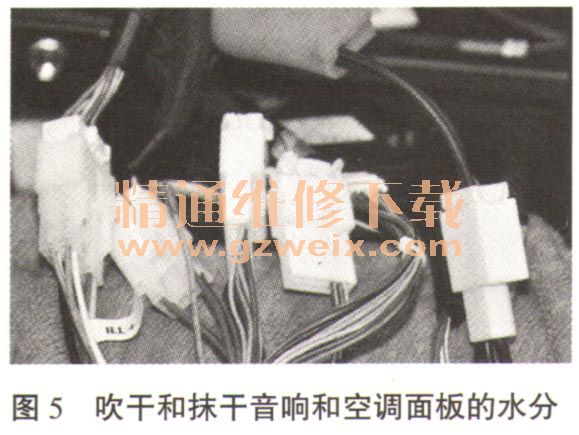

(二)由于发动机涉水,需将所有的发动机线束外壳套管拆下,并用压缩空气吹干后,重新包扎好线束,并固定好同时也对车内仪表台下进行吹干,对车内的音响、空调面板线路进行吹干处理(见图5)。对车内的空调放大器进行吹干和检查,并拆下

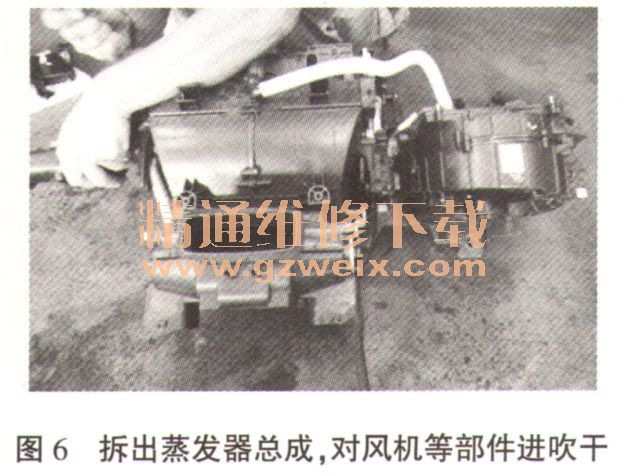

蒸发器和风机总成进行检查,看电机是否有水分,经简单吹干后,没有发现明显异常(图6)。
