丰田凯美瑞轿车涉水故障的检修
来源:汽车维修  作者:佚名  2017-08-17 07:05:52



    (三)将车内所有的涉水件检查和修理装配后,发动机重新加上机油和冷却液,进行着车试验。发现起动机能顺利转动,但不能着车,于是对发动机不能着车的故障进行检查。
    1.用气缸压力表检查发动机的气缸压力。接上气缸压力表测量各缸的压力均在13bar以上。各缸缸压的压力差在5%以内,说明各缸缸压正常,气门组件和活塞组件等没有损坏。
    2.用燃油压力表测量燃油压力,测得着车时油压为47psi为正常,并检查各喷油器的工作电压,经检查喷油器的工作电压为0V,说明喷油器不喷油。

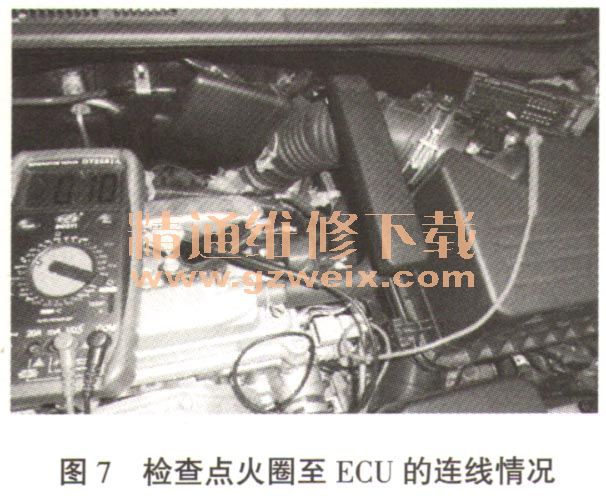

    3.拆下点火线圈,对其进行跳火试验,发现没有火,再检查点火线圈至ECU插头的导线连接情况(图7)。经检查线路的导通情况为正常。上述检测说明点火系存在着不点火故障。

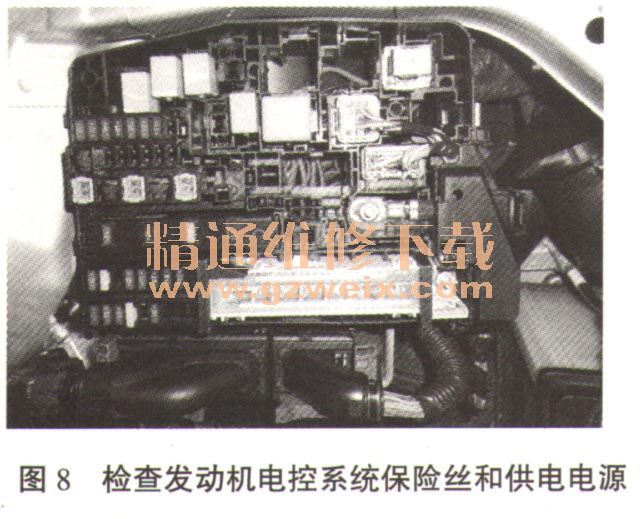

    4.由于没有喷油、没有点火,于是检查发动机电控系统的各保险丝和供电电路(图8),经检查电控系统各保险丝没有烧坏,并有正常的工作电压。再检查相关的曲轴位置传感器等重要引发不能着车的传感器,经检查均符合维修手册中的参考值,同时检查的传感器线路连接情况也是正常的。

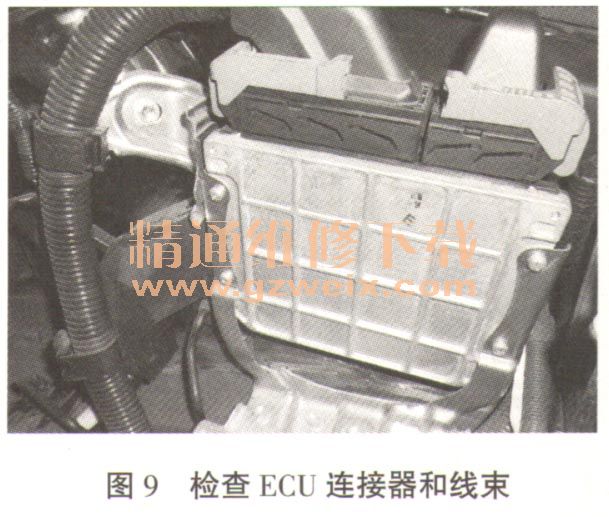

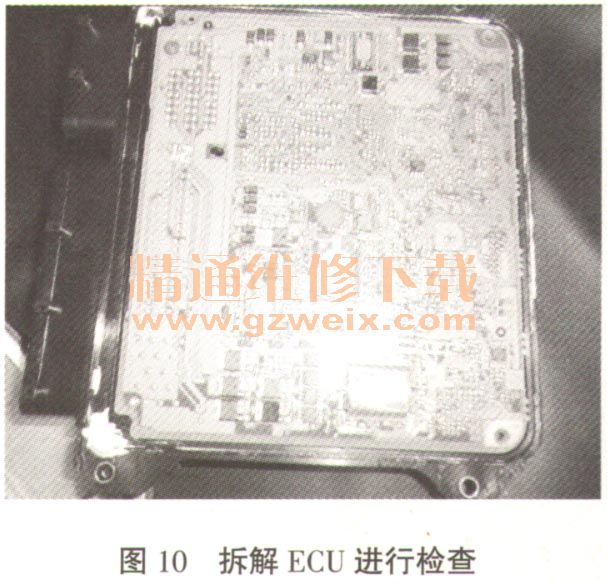

      上述检查后,可以看出引发本次发动机不喷油、不点火的主要故障为发动机ECU,于是再一次认真检查发动机ECU的各连接器和导线线束连接情况,如图9,经检查为正常。再将ECU从车上拆下,并分解,没有发现有电路板上有水,见图10。通过找ECU专业人员进行检测和鉴定,经检查后,确定ECU损坏,为信号处理解码集成块损坏,信号处理错乱,因而ECU内的CPU未能正确运算数据,从而没有喷油和点火驱动信号输出。



    通过上述初步判定发动机ECU损坏。该发动机ECU价格比较昂贵(一般需1万多元),于是与客户沟通更换发动机ECU进行维修。车主同意后,更换了发动机ECU后,能顺利着车,在大修发动机磨合着机后进行简单的调试,发动机能顺利着车。于是同时更换了变速器油和对底盘件作检查和保养;并检查和保养各电气系统后,汽车能正常行驶,怠速稳定,加速良好,行驶动力足,没有出现异常。交车给客户,1个月后回访客户,没有发生故障,客户很满意。
    总之,汽车涉水是一件危害很大的事情,必须加强注意和预防,只要处理得当,一般不会对汽车造成很大的损坏。尽管如此,我们在能避免的时候还是要避免车辆涉水,防患于未然总是好事。
     相关资料:2015年丰田凯美瑞原厂维修手册(含混合动力维修手册)
