进厂后查看该车CAN通信网络图，发现存储故障代码的控制模块均在V总线上，说明V总线通信异常。对储存故障代码的各控制模块的导线连接器进行检查，没有发现松动及进水痕迹；对线束外表进行仔细检查，也没有发现异常。启动发动机，晃动各控制模块的导线连接器及线束，故障现象始终没有出现。根据CAN总线相关接线连接器布局图（图2），拆下仪表板，找到CAN 1号接线连接器和CAN 2号接线连接器。晃动CAN 1号接线连接器与CAN 2号接线连接器之间的线束，组合仪表上发动机转速指针不停地摆动，

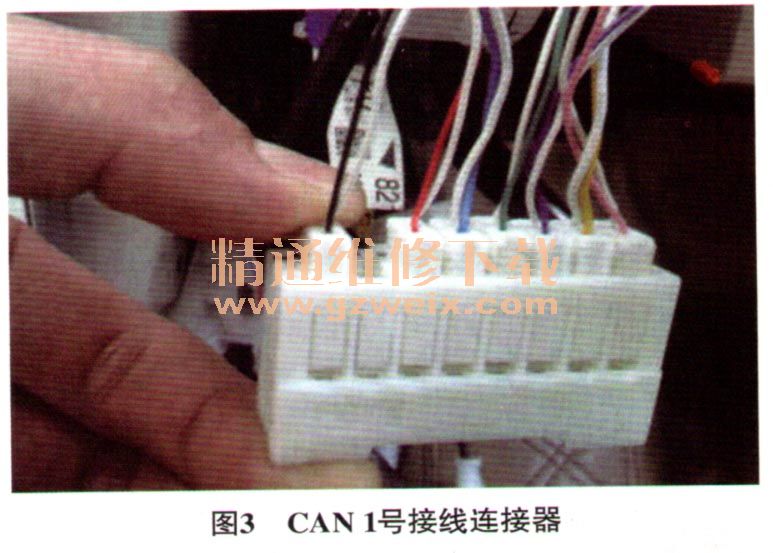

ABS指示灯、防侧滑指示灯、转向助力故障灯点亮，转向盘无助力，故障代码也随即生成。清除故障代码，按住CAN 1号接线连接器（图3），晃动CAN 1号接线连接器与CAN 2号接线连接器之间的线束，故障不再出现，表明CAN 1号接线连接器部位存在接触不良的现象，导致V总线上的各控制模块不能正常通信。至此，将故障点锁定CAN 1号接线连接器上。
故障排除：更换组合仪表线束（CAN 1号连接器不能单独更换）后反复试车，故障现象未再出现，故障排除。
