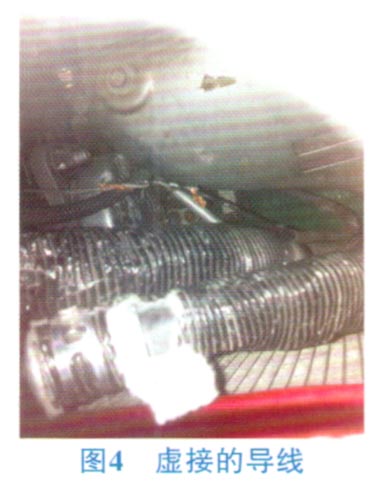

5）检查发动机是否发出允许空调系统工作信号启动发动机，分别接通鼓风机开关和A/C开关，用手放在空调压缩机电磁离合器继电器上方，可以感受到吸合：此时再检查发动机舱熔断丝盒EA1插接器中3号端子（图3黑白线）电压为14V（发电机输出电压），可以确认空调压缩机电磁离合器继电器已经吸合，将电压送到EA1插接器中3号端子。为了进一步判断EA1插接器中3号端子到空调压缩机电磁离合器的电路是否导通，先关闭空调和发动机，举升车辆。检查压缩机电磁离合器连接线束插头无松动，断开压缩机电磁离合器连接线束插头，启动发动机和空调开关，直接用万用表测试插座中黑白线端子，没有电压信号，说明从EA1插接器中3号端子到空调压缩机电磁离合器线束插头有断路。直接从EA1插接器中3号端子引一根导线到空调压缩机相对应的导线插头上，压缩机电磁离合器工作这表明空调压缩机电磁离合器功能正常，故障在EAI插接器中3号端子到空调压缩机电磁离合器线束插头之间。沿着EA1插接器连接线束，在发动机舱检查线束外部包扎良好，没有破损痕迹，沿着这一捆线束到另一端（皮带轮侧）出来，可以看到一条黑白线从发电机侧面绕过进入下方的空调压缩机，检查这一条线走向，发现靠在发电机里面那一段被黑胶布缠绕，解开胶布，发现导线呈虚接状态，如图4所示。将该导线直接导通，可以听到空调压缩机电磁离合器工作声音。
维修小结：至此故障排除，很明显是某位老师上课设置的故障，课堂结束后，忘记将导线重新恢复一不过，通过这样一个故障，在课堂让学生一起参与到故障诊断中，激发了学生的学习兴趣，也算是一次意外的收获吧。
