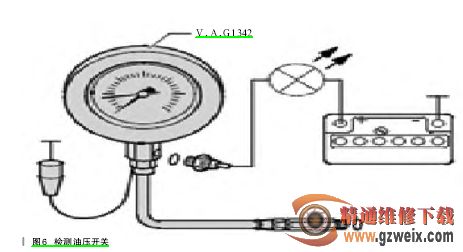

接着检查机油压力(注意检查发动机机油压力的条件:发动机油位正常,机油温度至少80℃。),拆下油压开关,将其拧入油压检测仪V.A.G1342(如图6所示),将检测仪取代油压开关旋入汽缸盖中,检测仪的棕色导线接地,将检测仪V.A.G1527B用测量辅助工具套件V.A.G1954C中的辅助导线接到蓄电池正极和油压开关上。发光二极管不允许亮。启动发动机并慢慢提高转速,在30~70kPa过压时,发光二极管必须亮起。继续提高转速,在转速为2000r/min且机油温度为80℃时,机油压力为到230kPa(标准:至少应达到200kPa);转速更高时机油最高可达560kPa(标准:过压不允许超过700kPa),检查机油压力正常。接着检查凸轮轴调整电磁阀N205的电阻值,为7.8Ω,和正常值一样,用万用表测量凸轮轴调整电磁阀N205的供电为12.3V,供电正常(标准值为12~14V)。于是更换了一个凸轮轴调整电磁阀N205,启动发动机,使发动机怠速运转,故障“00022, 汽缸列1,凸轮轴位置传感器G40/发动机转速传感器G28分配不正确”变为偶发故障,异响消失。清除故障码后试车正常。
故障总结:据车主描述,此车在其他维修站做过事故维修,曾经拆过发动机总成,维修左前纵梁。维修完工后行驶了200km就出现了此故障。此车油压过高应该是在事故维修时保险盒进水后未及时处理,使保险丝SB23接触不良,造成燃油压力调整电磁阀N276供电不足,燃油压力过高。
发动机异响则是凸轮轴调整电磁阀N205本身卡滞,致使配气相位不能调节而引起的点火提前角较大,造成过早点火,即活塞未到上止点时混合气就点火爆发而发出的声音。而发动机控制单元通过凸轮轴位置传感器G40与发动机转速传感器G28检测到的信号与设定值不一样,就会生成“00022,汽缸列1,凸轮轴位置传感器G40/发动机转速传感器G28分配不正确”故障码。
在维修综合性故障时,首先应根据故障现象、简单的检查与仪器的检测,结合工作原理及故障码生成原理分析,确定维修方案,分步去检查维修,这样才能使我们的维修故障方向更准确,从而提高故障维修效率。
