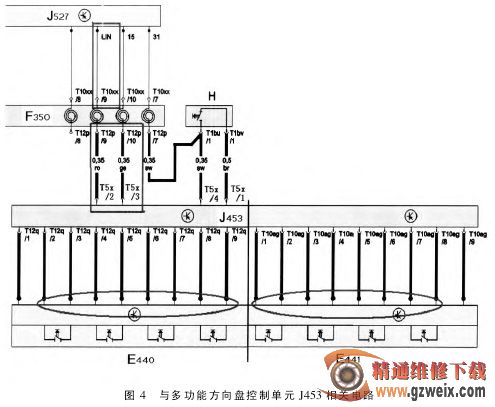

5.结合电路图(如图 4 所示),先检查电源:测量多功能方向盘控制单元 J453—T5x/3 脚 15 号电源,正常;T5x/4 脚搭铁线正常。又通过检查,判断卷簧 F350 线路无断路。J453 及其上面连接的插接器如图5 所示。
因为多功能按钮开关E440/E441的动作信息是经J453处理后,又经LIN 线传递给 J527 的,所以需进一步确定LIN线、多功能方向盘控制单元J453、多功能按钮开关 E440/E441 及其线束是否有问题。
6.使用VAS5052选择→“引导性功能”→选择“FAW—VW”→选择“车型”→3CX迈腾2006 →选择年款2007(7)→选择“版本”→高级轿车→选择“发动 机 代 码”→BPL1.8IMotronic/110kW→点击“下一步”按钮→确定车辆标识→选择系统或功能选择→选择“方向盘电子设备”→选择“读取方向盘电子装置测量值”→点击“下一步”按钮→读取“方向盘电子装置测量值”→读取“J527—转向柱电子控制单元的测量值”→点击“完成”→选择可显示的测量数值。

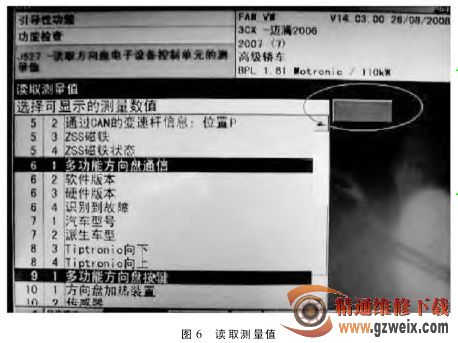

如 图 6所 示 , 选 择“多功能方向盘通讯”以检查 J453—J527 之间 LIN线 通 讯 是 否正 常 , 选 择“多功能方向盘按键”以检查 多 功 能 方向 盘 开 关 信息是否正常。
从图7看出,多功能方向盘通信正常,但手动操 作 多 功 能方向盘按键,显示为0,说明按键信息未 传 递 到J527,不正常。
7.经继续分析和筛选故障原因,把故障范围缩小到:多功能方向盘按钮开关E440/E441、线路和多功能方向盘控制单元J453。
