一辆行驶里程超32万km,搭载BCC发动机和001四速自动变速器的2002款波罗1.4自动挡轿车。该车因不能启动被拉入维修站。
故障诊断:基本检查发现发动机启动1s后立刻熄火,同时仪表防盗指示灯闪烁点亮,属于防盗锁止方面的问题。
连接VAS6150B故障诊断仪,在进入仪表访问的初始界面里,可以读到组合仪表控制单动285内存储的17位VIN号和防盗器14位识别码。查询仪甸285的故障内存,报出01177发动机控制单元未授权的故障码。读取22组测量值如下:0、1、1、2、1区的0意味着发动机控制单元没有响应,与01177的故障码相对应。

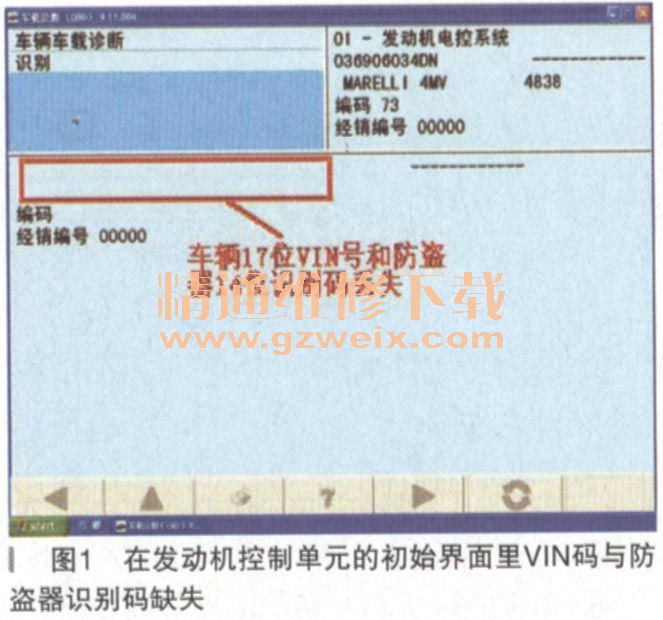

查询发动机控制单元J220,在发动机初始界面里,没有显示车辆的17位VIN码和防盗控制单元的14位识别码而呈空白状态(如图1所示),查询发动机控制单元J220的故障内存,报出的故障码是17978发动机控制单元停用,静态。

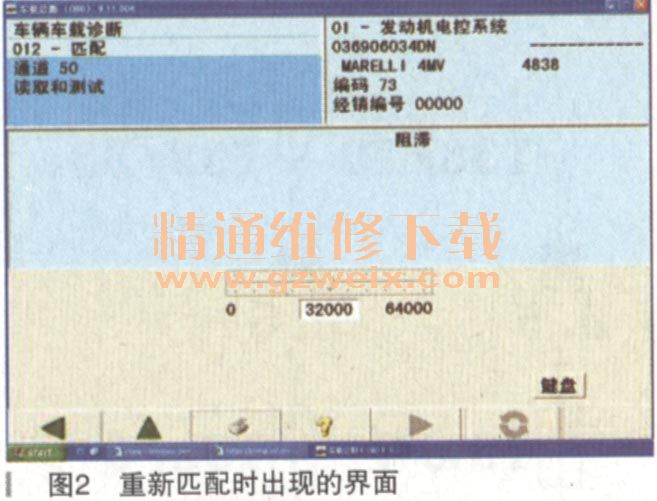

由发动机控制单元的初始界面可知,故障原因系内置的防盗数据已经丢失,用密码读取仪读出仪表内置的防盗密码,尝试着对发动机控制单元进行匹配,企图将仪表内的防盗数据重新复制到J220,点击012-匹配选项,进入50通道,屏幕显示阻滞(如图2所示),而正常车的界面应出现问询PIN?的语句,输入防盗密码,屏幕左上方显示功能未知不能执行的提示。重复地多次操作,均无法完成匹配程序。
由此便可以确定,J220内的防盗部件已经损坏,需要更换发动机控制单元。

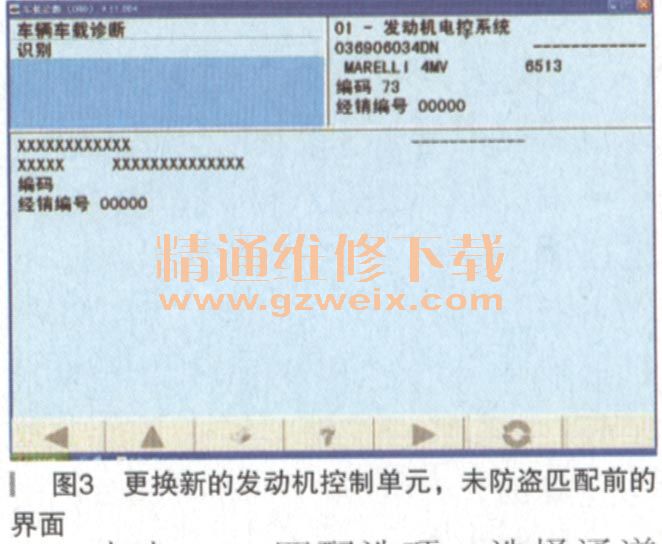

故障排除:更换新的发动机控制单元,诊断仪进入发动机控制单元初始界面给出的17位VIN号和14位防盗器识别码均为X,如图3所示。

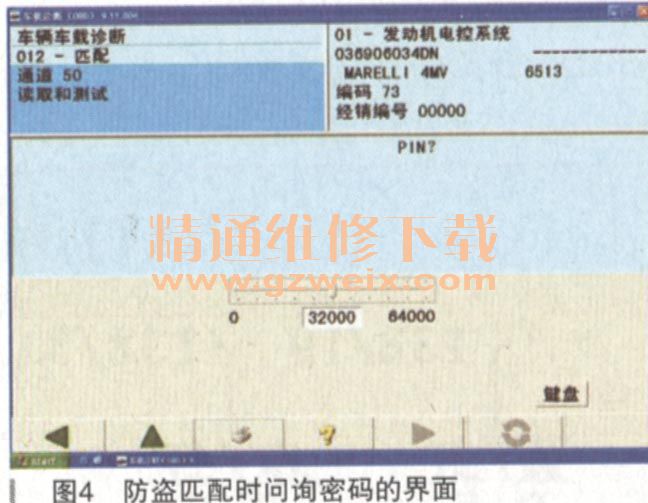

点击012-匹配选项,选择通道号50,出现正常的匹配界面,问询PIN?点击虚拟键盘,输入该车的密码数,点击保存,防盗指示灯点亮后熄灭,如图4所示。

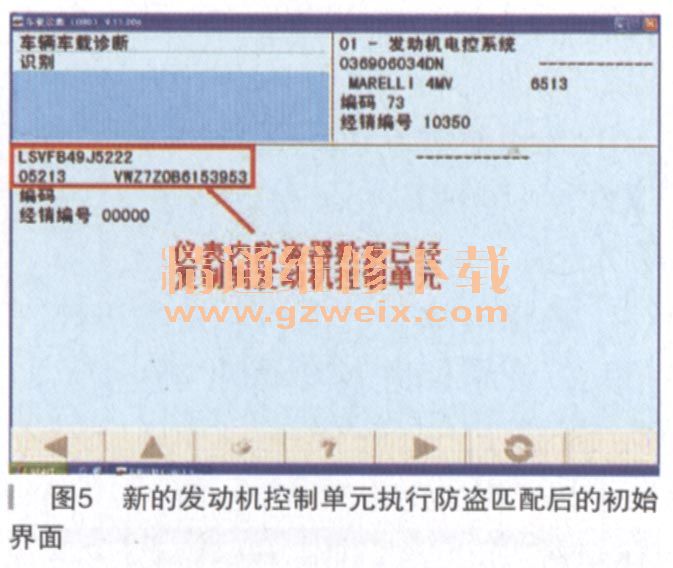

退出,再次进入发动机控制单元的初始界面,出现了由仪表复制过来的VIN号和14位防盗器识别码,如图5所示。
试验发动机一次启动成功,检查发电机充电电压,怠速时为13.51V,提高发动机转速至3000r/min,充电电压为13.85V,在正常范围,之所以进行这步检查,主要是防止发动机控制单元存在再次损坏的可能,至此,故障排除。
