一辆行驶里程约1.9万km的2012款大众速腾1.6L手自一体车型轿车。车主反映:该车行驶时无法开启定速巡航。
故障诊断:

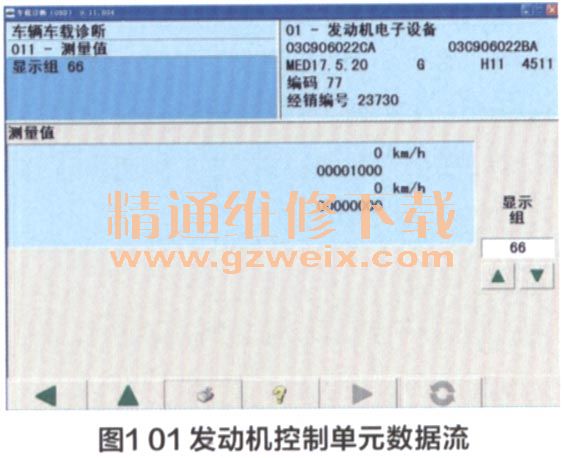

连接VAS5052A,读取网关列表,无故障。然后分别从01发动机控制单元和09中央电器控制单元分别读取数据流(图1和图2)。按动定速开关时发动机数据流66组第4区无反应。按动定速开关中央电器控制单元数据流4组同样无反应。
通过分析该车定速巡航电路图(图3),定速巡航开关E45由T16/1#供电,开关闭合时定速巡航信号由T16/4#送到发动机控制单元J220,现在是定速状态,再由线束内部节点B441把定速巡航信号送到J519中央电器控制单元T73b/45#,这时中央电器控制单元J519也接到了定速信号。E45内部是一个双刀开关,E45闭合的同时把T16/2#和T 16/3#接通,由J519中央电器单元T73/47#来验证确认该信号状态;同时E227手动加减速开关也是由E45提供的信号。只要各控制单元和巡航开关等工作状态正常,发动机接收到车速信号达到一定速度时就可以开启巡航定速。因此判断分析在正常情况下,打开点火开关,组合开关T16/1#有12V电源是正常的,当定速巡航开关E45闭合时,T16/4#应该有12V电压,但经过检测,电压为0。因此判定该故障是由于E45开关内部损坏造成定速巡航无法开启。
维修小结:更换定速巡航开关。
