通过以上原理及故障码分析，可将故障范围锁定在变速器控制单元J743故障及变速器控制单元J743的供电及通信线路故障。

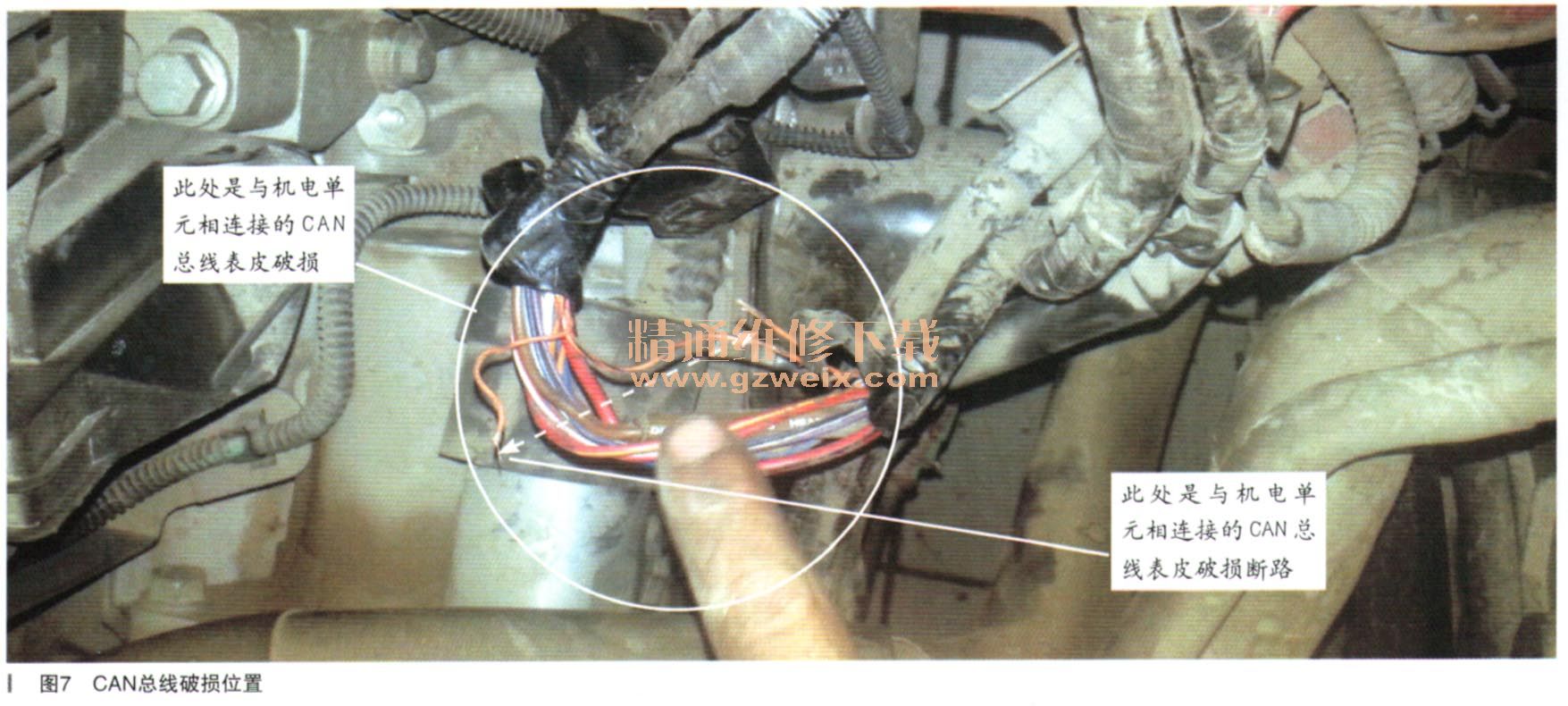

根据由简到繁的检查方法，检查变速器控制单元的供电线路，检查结果供电正常，搭铁线路良好。在拆装变速器插接器的过程中，发现与变速器控制单元J743连接的CAN总线表皮破损、断路（如图7所示），有时会出现虚接。修复与变速器控制单元连接的线束后，试车故障排除。
故障排除：维修CAN数据总线。
故障总结：在维修此类偶发性故障时，首先要问诊故障发生时的状态，结合电路图理清该车型相关控制系统的工作原理，对于故障的诊断与排除有事半功倍的效果。

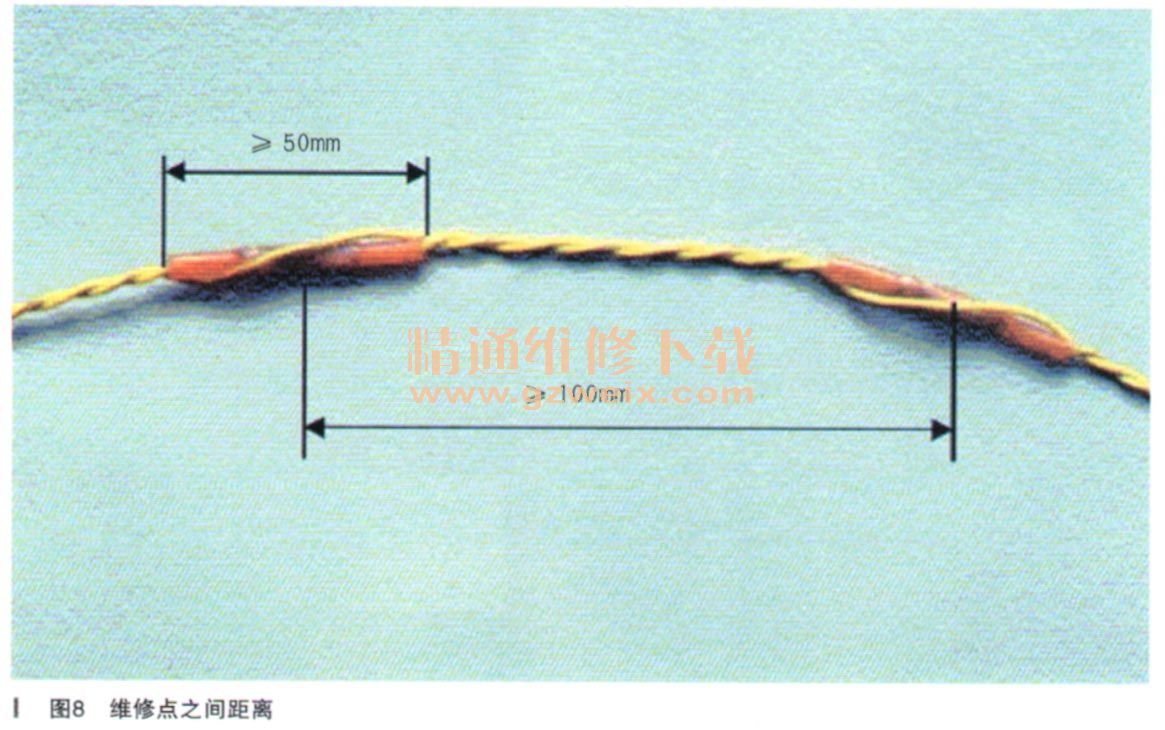

维修CAN数据总线时，拆开在损坏点处的缠绕线，使用专用工具对损坏点处进行维修。在维修时需注意：为了屏蔽干扰，尽可能少拆解缠绕节，并且维修点之间的距离应保持至少1 00mm（如图8所示）。
