6、 等待数据接收发送完毕后，点击“完成继续”。（如图 10）

    7、 屏幕会提示原来转向机扭矩曲线和目标扭矩曲线，请点击“是”。（如图 11）

    8、 按照屏幕提示确认操作无误后，点击“完成继续”。（如图 12）

    9、 转向助力曲线已经成功刷新点击“完成继续”。（如图 13）

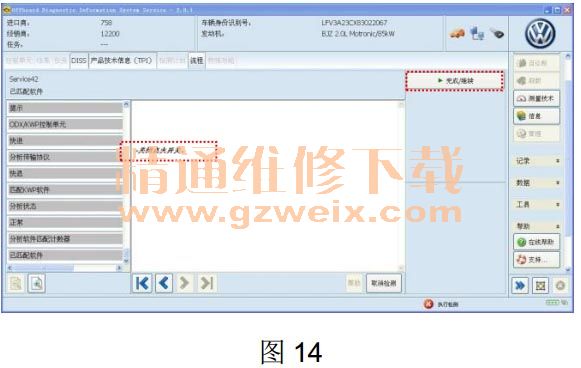

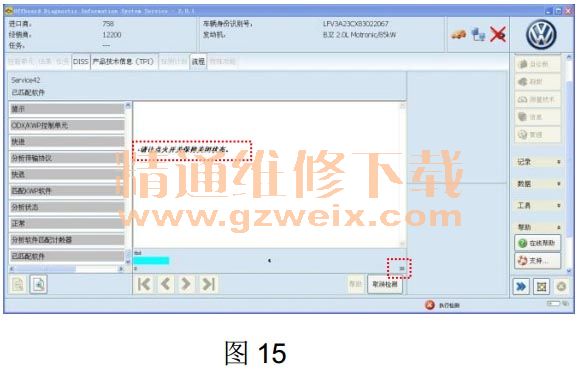

   10、 关闭点火开关并保持 30 秒。（如图 14、 15）

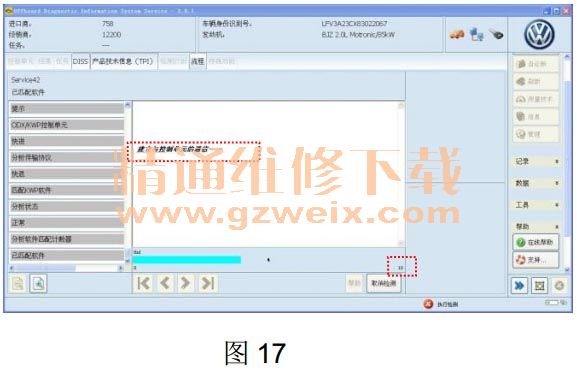

   11、 打开点火开关并保持 10 秒。（如图 16、 17）



   12、 然后系统会自动提示“请等待，正在发送数据”。（如图 18）

   13、 出现“车辆数据是最新的，结束测试。”说明该车辆扭矩曲线刷新成功。（如图 19）

    注意事项：
    1、 无论刷新成功与否，必须上传本次刷新的诊断报告，否则在刷新失败后无法进行技术支持。
    2、 对于UDS通讯协议的控制单元，请使用措施代码“ 38DB”进行曲线刷新。可以参考<<TPI2013057-New Jetta转向助力曲线刷新技术说明>>
     相关资料：2014年最新大众原厂维修信息系统ELSA 5.1
