一辆行驶里程约8.3万km,搭载CFB发动机和0AM双离合变速器人2012年大众高尔夫A6(第6代)轿车。该车因左前部发生碰撞,导致发动机无法启动。
故障诊断 接车后试车,接通点火开关,组合仪表显示正常;启动发动机,启动机没反应。用故障检测仪检测,无相关故障代码存储。检查启动机线路,发现在启动发动机时启动机端子50无供电,怀疑启动继电器损坏。找到启动继电器(安装在仪表板左下方中央电器控制单元上方的继电器支架上),启动发动机,发现启动继电器不吸合;拔下启动继电器检查,未见异常;启动发动机时,测量启动继电器插座各端子上的电压,发现启动继电器不工作是因为继电器线圈无供电。
由该车启动机控制电路(图1)可知该车启动机控制原理为:将换挡杆(E313)置于P挡或N挡,双离合变速器机电单元(J743)接收P/N挡位信号,并将其传递至中央电器控制单元(J519);将点火开关(D)置于启动挡,转向柱控制单元(J527)接收启动信号,并将其传递至J519;J519接收到P/N挡位信号和启动信号后,控制启动继电器(J682)工作,起动机运转。
结合诊断结果及该车启动机控制原理分析,推断故障原因可能有:J682与J519间的控制线路故障;J519未接收到P/N挡位信号;J519未接收到启动信号。

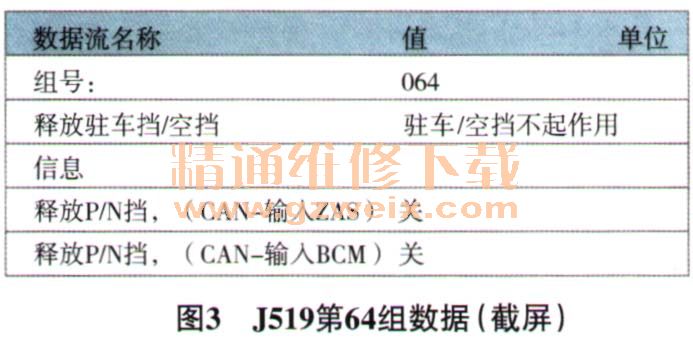

将点火开关置于启动挡,读取J519(通道号为09)数据流,发现第63组第1区数据为“端子50开”(图2),说明J519接收到了启动信号;第63组第2区数据为“关”(图2),说明J519没有对J682输出控制信号;第64组第1区数据为“驻车/空挡不起作用”(图3),说明J519未接收到P/N挡位信号。诊断至止呵知,由于J519未接收到P/N挡位信号,因此没有对J682输出控制信号。读取J743通道号02)数据流,发现图4第4组第1区数据为“N”,说明J743接收到了P/N挡位信号。当J743通过CAN线接收到来自换挡杆的P/N挡位信号后,J743通过端子T25/16向J519端子T52c/30发送P/N挡位信号(即搭铁信号),由此怀疑该P/N挡位信号线有故障。将点火开关置于启动挡,发现J743端子T25/16能输出搭铁信号,但J519端子T52c/30上接收不到搭铁信号;测量J743端子T25/16与J519端子T52c/30间导线的电阻,为∞,说明该导线断路。仔细检查相关线束,发现线束中确实有1根较细的紫黑色导线断路,而这根导线正是J743与J519间的P/N挡位信号线。
故障排除:修复J743与J519间的P/N挡位信号线后试车,发动机顺利启动着机,故障排除。
相关资料:2010年一汽大众高尔夫A6维修手册
