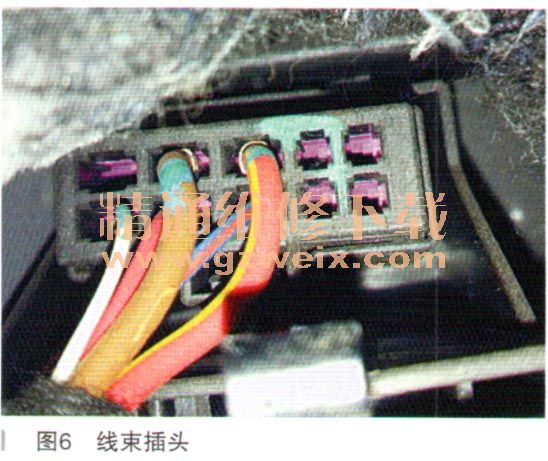

在右前座椅厂方找到线束连接的插头（如图6所示），10孔的插头里面配线五根。查找右前电动座椅的电路图（如图7所示），两根粗线是供电及接地线，三根细线在图6中从左到右分别为右后脚部空间照明灯供电线、副驾驶座椅加热供电线、副驾驶座椅温度传感器线。与本例现象直接相关的是右后脚部空间照明灯供电线，按电路图（如图8所示）查找此线是车身控制单元供的电，结合两个电路图，确认应检查接地线路。
为了验证，利用试灯一端接到图6中右后脚部空间照明灯供电线处，接地没有使用图6中的接地线，选取了车身上的另一接地处，试灯能正常点亮。说明图6中接地线没有正常接地，按电路图中查找右前边梁处的683接地点，发现其紧固螺栓没有拧紧（如图9所示）导致此例故障。此车因碰撞维修过此部位，当时维修人员忘记检查并紧固这个螺栓。
故障排除：清理漆雾并重新按标准力矩紧固螺栓。
