大众高尔夫A7空调系统LIN总线短路故障检修
来源:汽车维修  作者:佚名  2017-11-20 08:59:11

    一辆高尔夫A 7 1.4TSI(半自动空调)轿车,空调开启后压缩机及鼓风机不工作,但控制面板上A/C按键显示激活(灯亮)。

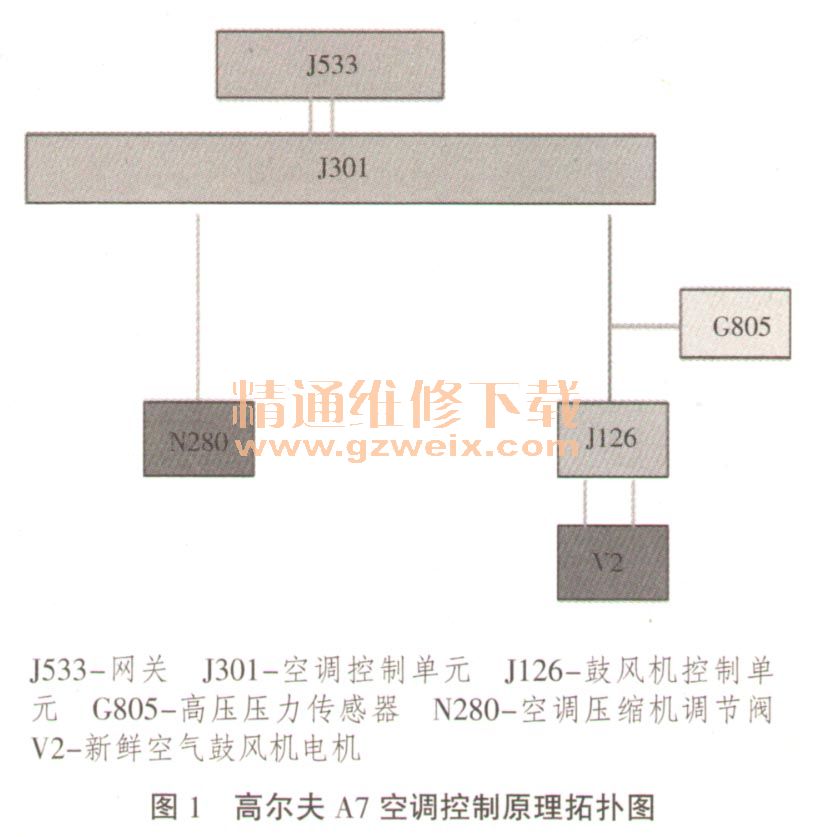

    原因分析:高尔夫A7空调控制原理拓扑图如图1所示。

    空调系统控制原理:
    1)空调控制单元(J301)通过LIN总线将开关信号发送至高压压力传感器(G805)及鼓风机控制单元(J126)。
    2)空调控制单元(J301)通过LIN总线监控空调高压压力传感器(G805)及空调鼓风机单元(J126)的工作状态。
    3)空调控制单元(J301)通过LIN总线接收到空调高压压力传感器(G805)压力大约13bar时激活空调压缩机调节阀(N280)。
    4)空调控制单元(J301)通过舒适CAN总线将空调信息传输至发动机控制单元,由发动机控制单元激活散热器电子风扇。
      通过对空调系统分析并结合本车实际故障现象,可能存在以下几个方面问题:
    1)高压压力传感器(G805)故障。
    2)空调新鲜空气鼓风机控制单元(J126)故障。
    3)舒适CAN总线或空调LIN总线短路/断路。
    4)空调控制单元(J301)本身故障。

    诊断过程:经过对空调系统的了解及故障分析,利用诊断仪对车辆进行诊断。
      1.读取故障码,显示“本地数据总线,电气故障”。
      2.读取数据流,如表1所示。

      3.通过诊断仪的故障读取及数据流的确认,锁定该车故障点在电路电气上面。

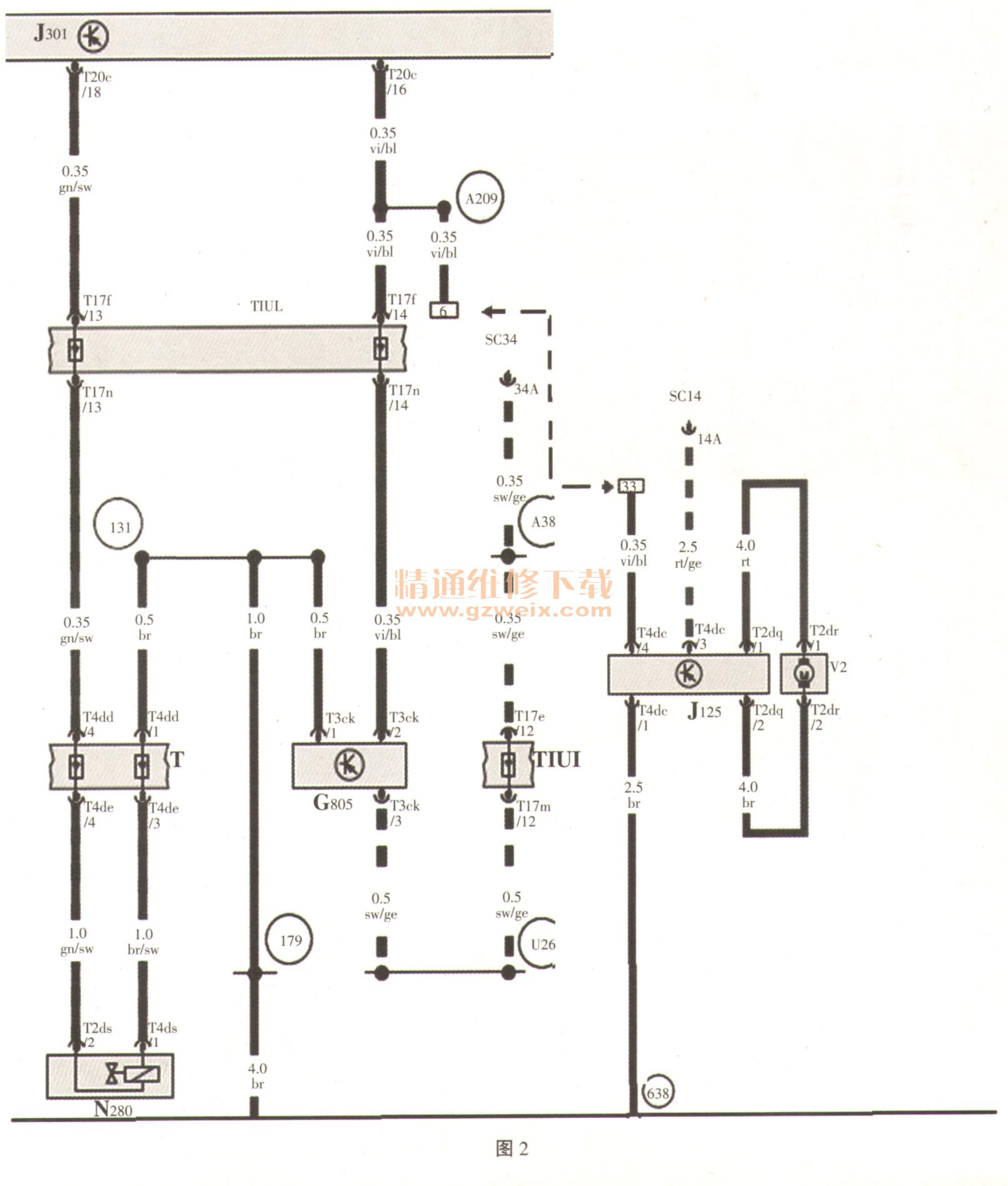

      查阅电路图,如图2所示。

[1] [2]  下一页
