参照电路图进行诊断测试：
      1．连接示波器打开点火开关对LIN总线进行检测，发现LIN总线对地短路故障。图3所示为故障波形，图4所示为正常波形。



    2．关闭点火开关，断开空调控制单元（J301）、鼓风机控制单元（J126），高压压力传感器（G805）插脚，测试LIN总线未发现线路对地短路情况。
    3．参照电路图显示插脚定义，分别对各控制单元及传感器进行短路检查，发现高压压力开关（G805）对地短路。
    通过检测，发现该车空调系统无法正常工作故障是由于高压压力传感器（G805）内部对地短路导致。

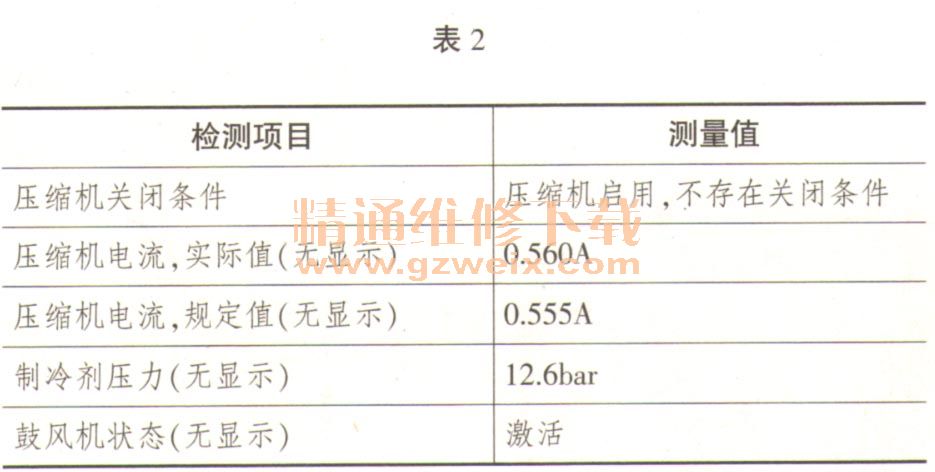

    故障排除：更换新的高压压力传感器（ G805）。再次读取数据，如表2所示。故障排除，空调系统正常工作。

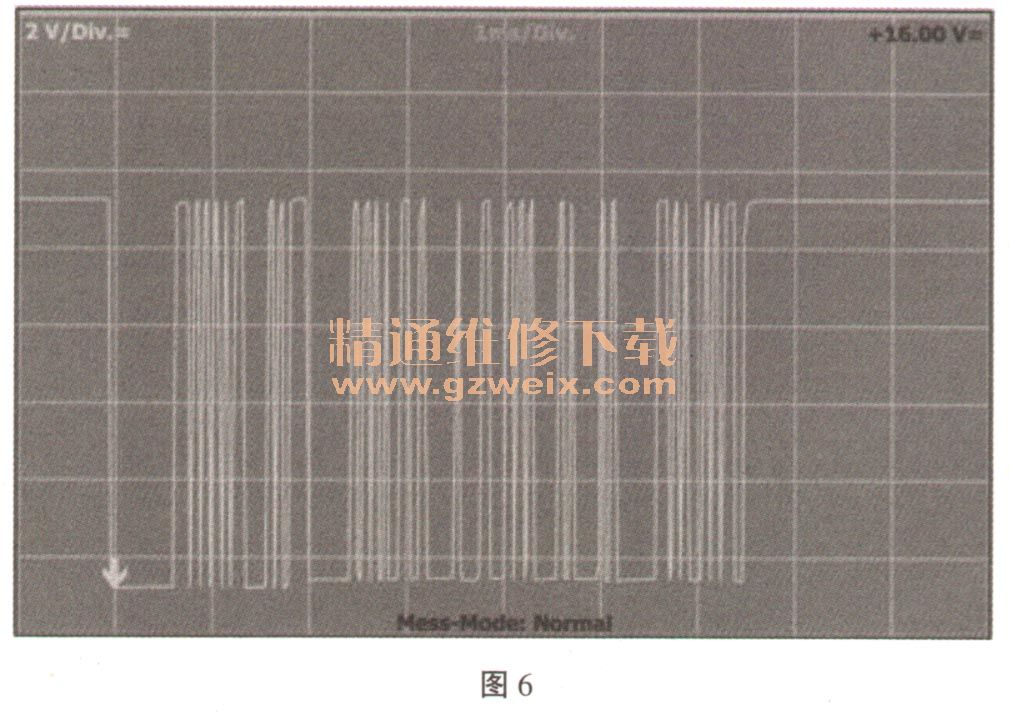

    另外，如此类故障出现在高尔夫A6车上，两车的空调高压压力传感器信号波形完全不一样，图5为高尔夫A6-制冷剂循环回路压力传感器G65脉宽调制信号，图6为高尔夫A7-制冷剂循环回路压力传感器G805使用的LIN总线数字信息。



    总结：针对车辆故障维修，首先应该对该车系统的控制方式进行必要的了解认识，以达到快速正确诊断的目的。

    相关资料：2017年大众、奥迪原厂维修信息系统ELSA 6.0
