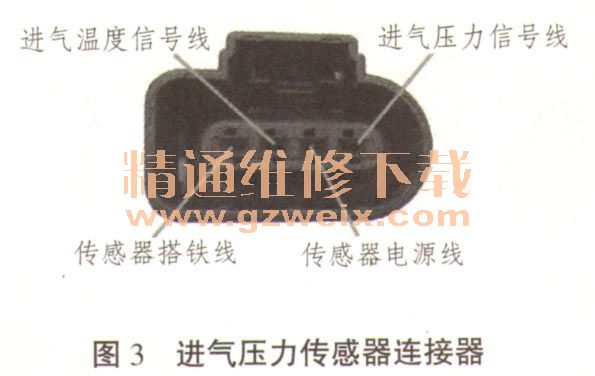

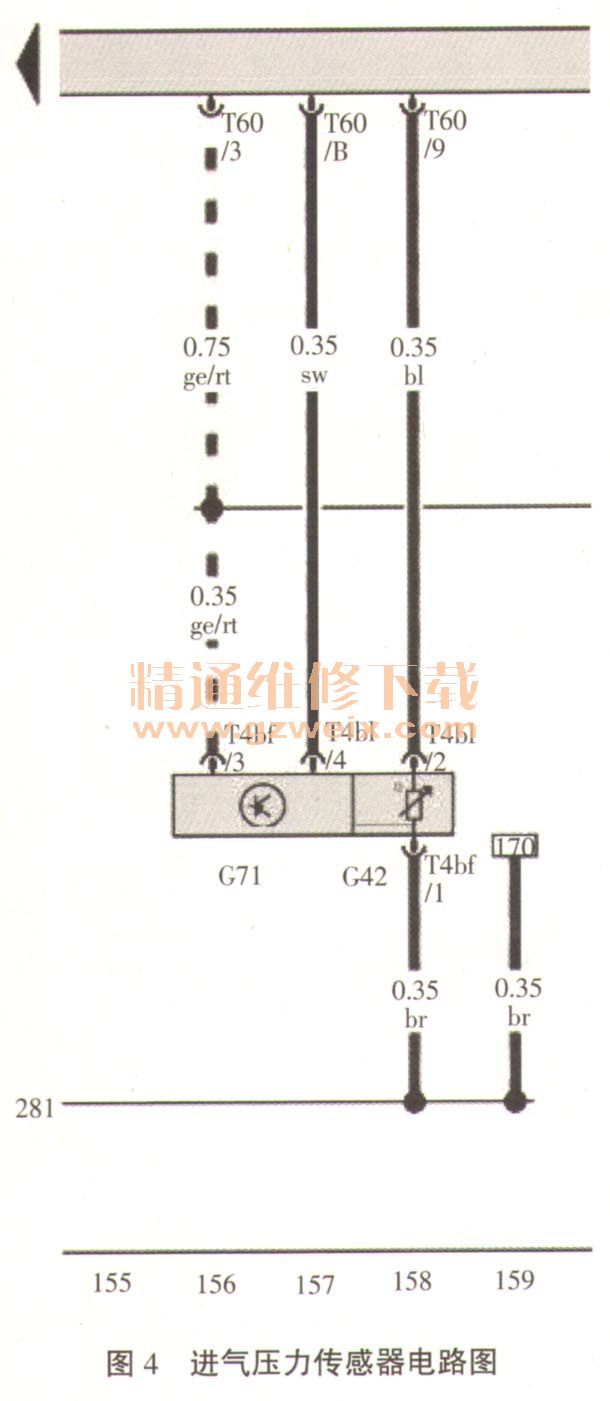

拔下进气压力传感器的线束连接器(如图3所示),根据维修手册电路图(如图4所示)可知:1号端子是传感器搭铁线,2号端子是进气温度信号线,3号端子是传感器工作电源线、4号端子是进气压力信号线。
2.进气压力传感器故障检修
(1)读取发动机
数据流
1)连接故障检测仪,用VCDS诊断仪(版本16.8)选择“01一发动机”进入发动机系统读取
数据流,如图5所示。

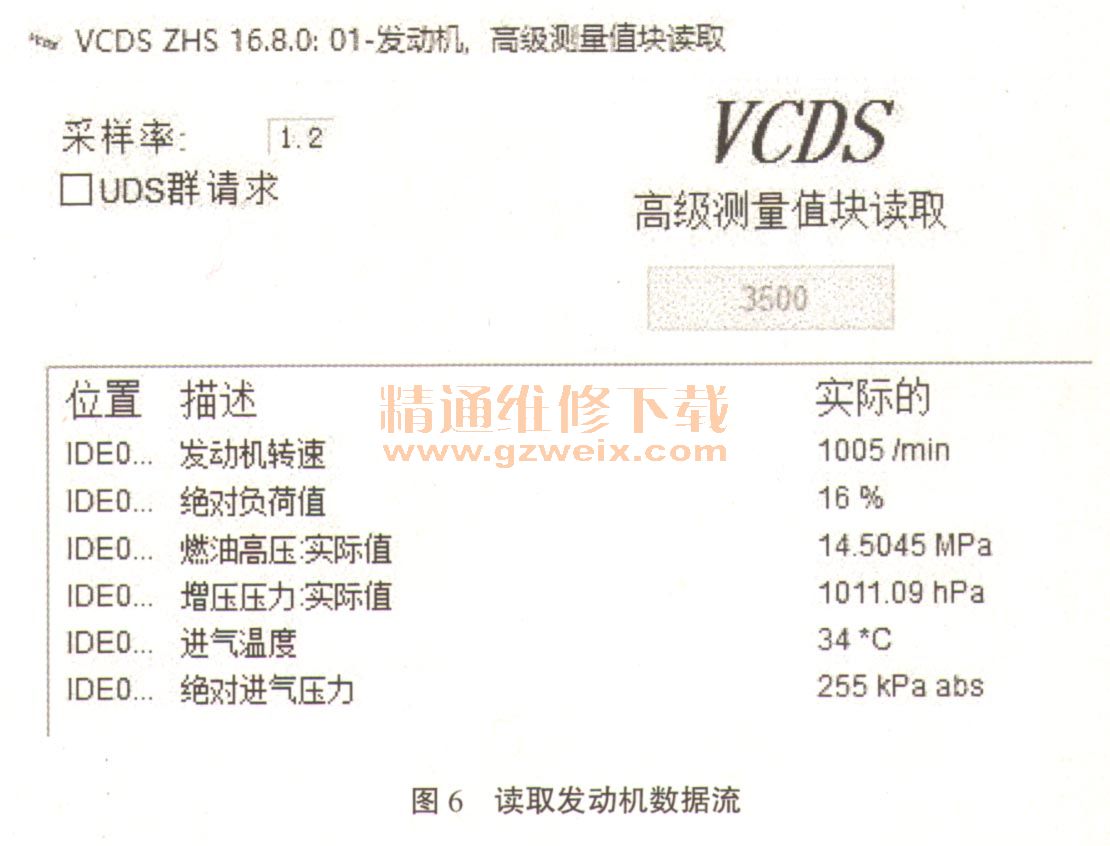

2)启动发动机,在怠速情况下读取.与进气压力相关的
数据流(如转速、冷却液温度、燃油压力等),方便分析对比,如图6所示,进气压力
数据流界示为255kPa,远远高出常规大气压,说明进气压力传感器异常。
