故障诊断：迈腾B8L车型全系标配无钥匙启动系统，用户携带合法钥匙进入车内，轻按中控操作台上的启动装置按钮即可实现电子转向柱锁解锁、S触点激活、接通开点火开关、启动发动机等功能。

    因为无法接通点火开关，利用诊断仪进行自诊断检查较为困难，所有先从无钥匙启动系统的工作原理入手分析故障部位。无钥匙启动系统线路图如图1所示。

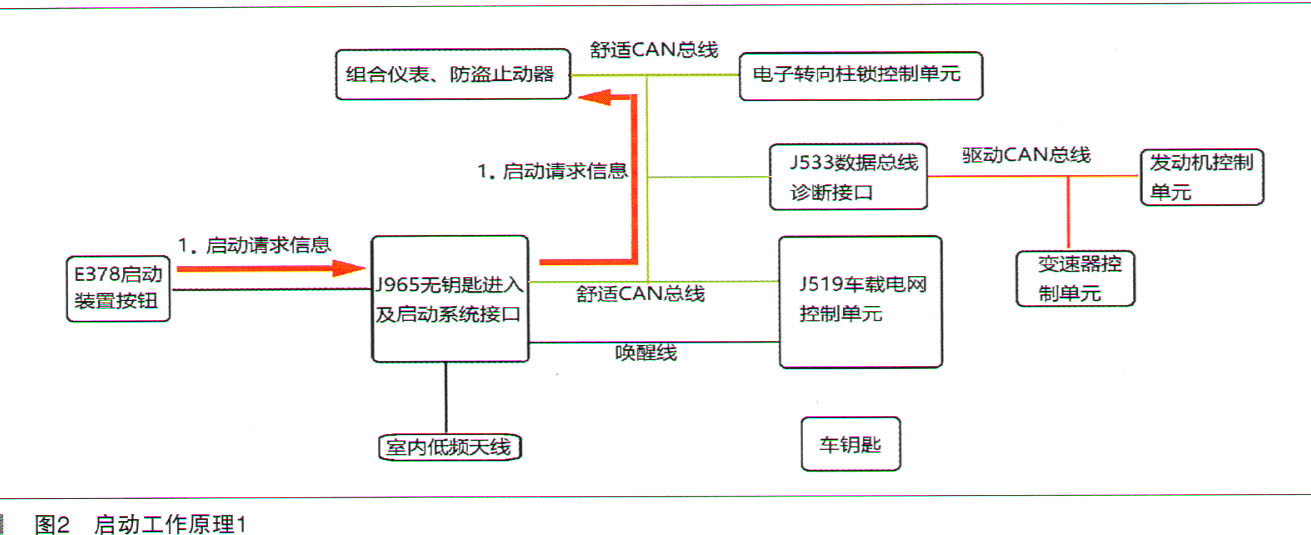

    无钥匙启动工作过程是按压E378启动装置按钮，J965的T40/7,T40/19两脚电位被拉低至0V。无钥匙进入及启动接口控制单元收到 “启动装置按钮按下”信息后，通过舒适CAN总线把该信息发送给组合仪表中的防盗止动器控制单元，如图2所示。

    组合仪表通过舒适CAN总线发出防盗验证请求信息给J965，J965通过车内天线发出频率为125kHz的低频信号给车钥匙，如果J519处于休眠状态，通过T40/26脚的唤醒线，唤醒车载电网控制单元，如图3所示。

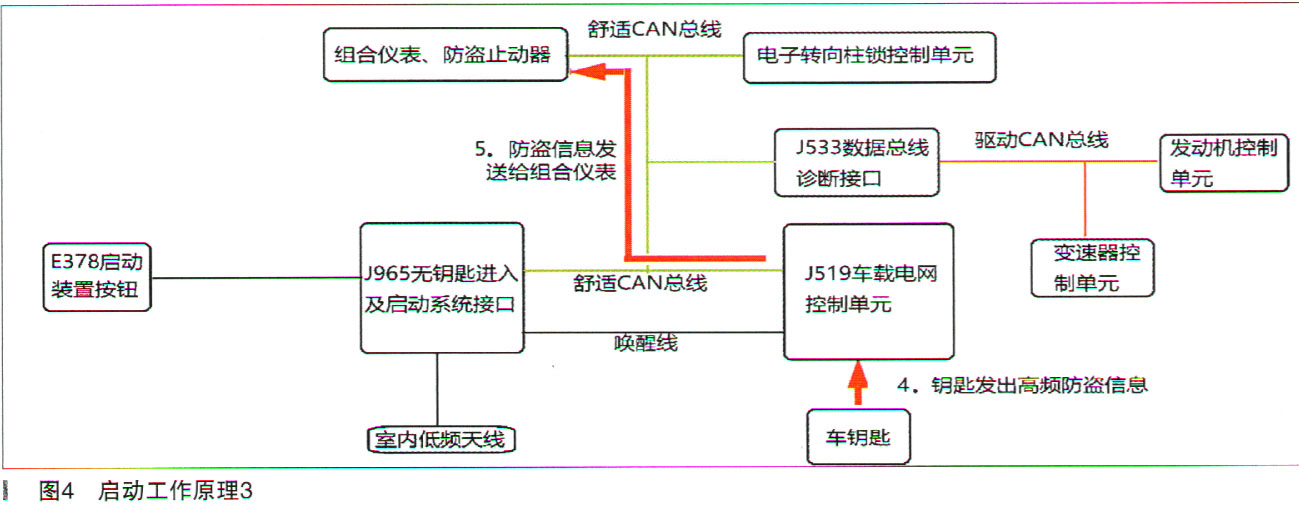

    车钥匙被低频信号激活，钥匙防盗信息通过433MHz的高频信号发给J519，车载电网控制单元通过舒适CAN总线把钥匙信息发送给组合仪表，如图4所示。

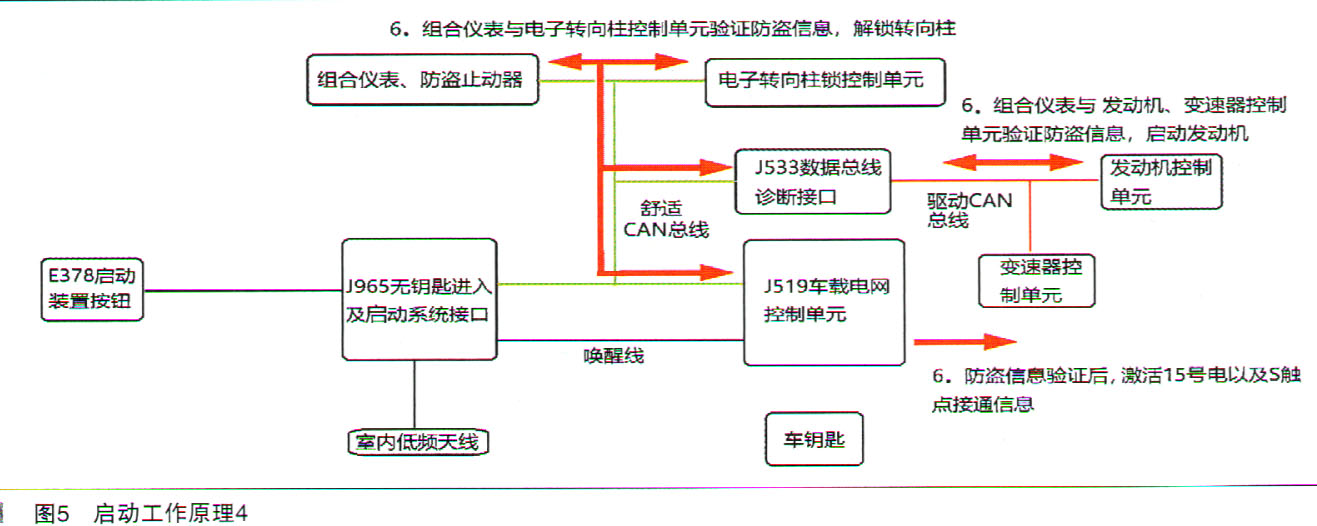

    组合仪表收到信息后，与电子转向柱锁控制单元验证防盗信息。通过验证后，解锁电子转向柱。J519激活15号电，通过舒适CAN总线发出“S触点接通”信息。组合仪表通询533数据总线接口控制单元，与驱动CAN总线系统的发动机及变速器控制单元验证通过防盗信息后，如制动踏板已经踩下，则可以启动发动机，如图5所示。
