摘要：仪表内部损坏
故障现象：按点火开关E387, 15电未激活，仪表无显示，车辆
无法启动，应急模式状态下也
无法启动车辆。
故障诊断过程：

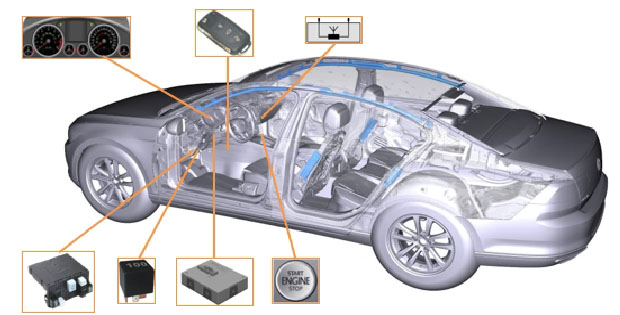

1．系统元件组成：
2．逻辑图及分析：
按压E378时，E378将15号电请求传递至J965, J965唤醒舒适总线，同时询问是否允许接通15号电，防盗锁止系统询问J965车内是否有合法钥匙，J965通过车内天线激活钥匙，同时唤醒J519，钥匙将防盗信息通过高频信号传递至J519, J519接到钥匙信息后传到防盗锁止系统进行校验，防盗锁止系统确认钥匙信息正确后，向J519发送可以激活15号电信息，J519内部接通15号电激活，同时J764解锁， J519控制J392吸和，其他用电器15号电激活。
3．电路图分析：
根据故障现象查看遥控钥匙，钥匙可以解锁车门，但在按一键启动开关E387时遥控钥匙指示灯不亮，正常车辆在按一键启动按键E387时，遥控钥匙指示灯会闪亮2次（一次接收信号、一次发射信号），通过现象结合逻辑分析图，判定钥匙没有接收到J965发出的激活信号，导致钥匙与J519防盗信息不能效验，初步判断故障发生的可能如下。
4．故障可能的原因分析：
1．启动按键E378故障
2. J965进入许可控制单元本身故障
3. J965至J285 CAN线短路／断路故障
4. J285仪表控制单元自身损坏
