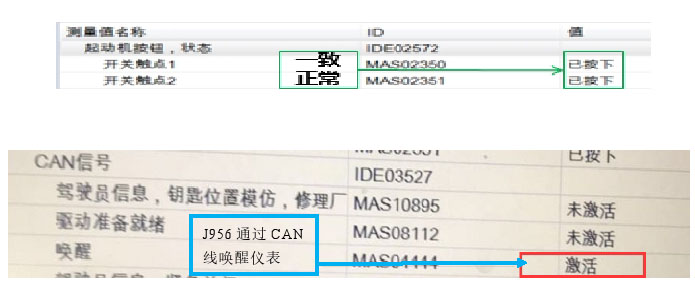

因车辆15电未激活，诊断仪无法进行诊断，各控制单元也不能唤醒，只能通过短接15继电器来进行诊断，在进入及启动许可控制单元中读取E378开关的测量值，判断开关为正常，J965以通过CAN传递唤醒仪表信号。排除了按键E378和J965故障。

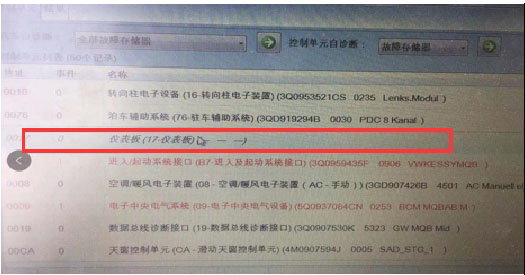

    在使用诊断仪进入仪表时，仪表无通信诊断仪无法进入诊断，（如图）检查仪表供电，T18/1号和T18/10号脚12.35V，供电和接地正常。

      测量T18/18号脚T18/17号脚CAN线波形，（如图）并未发现短路、断路现象。排除了J965至J285CAN线短路／断路故障。

    通过以上的故障排查，问题可能出在仪表这，更换完仪表后，再没有匹配的情况下，仪表中间车门指示灯点亮，而故障仪表中间是无法点亮的，匹配完仪表后故障排除。

故障原因分析：通过以上的故障信息，结合逻辑分析图，造成故障原因是仪表收到来自J965唤醒信号，因自身问题不能处理和发送相关信息，导致没有发出授权秘钥信息，J965未收到授权秘钥未能发出激活钥匙信号，同时钥匙也不能跟J519进行防盗数据效验，造成不能激活15电的，导致无法启动仪表不显示现象。

故障处理方法：更换组合仪表

案例点评及建议：在维修过程中，首先要了解工作原理，结合故障现象，可以很快的分析和定位故障点。
