大众迈腾B8L左后门玻璃升降功能失效检修
来源:本站整理  作者:佚名  2021-03-01 10:14:30

 摘要:LIN线故障导致左后门玻璃升降功能失效

故障现象:左后门玻璃升降功能失效
故障诊断过程:

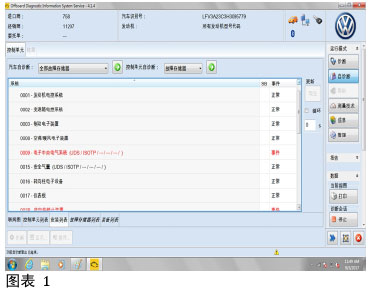

    客户反映自从提新车以来没有使用过左后玻璃升降功能,有一次和朋友出去跑高速在使用左后车窗升降功能时无法升降。接到本车后确认故障现象左后门玻璃升降功能失效,驾驶员侧中控开关和左后门开关都无法控制左后门玻璃升降。用VAS6150B连接车辆自诊断查看车辆状态,其他系统都正常09里报故障,故障代码为86415:数据总线丢失信息。如下图1和2。

    接下来进驾驶员侧车门控制单元J386读取中控左后门开关信号,按压开关时从控制单元能读出开关信号,证明中控开关是正常的,准备进左后门控制单元J388读取左后门开关信号时无法到达,为了验证我们访问右后门控制单元时可以正常通讯。
    根据诊断过程和故障码分析造成左后门控制单元无法通讯的原因有:
      1、J388供电
      2、J388搭铁
      3、J388通讯线路
      4、J388本身损坏
    拆下左后门门饰板结合电路图进行检查,根据查看电路图得知B8配置不一样可分为带后门单独的控制单元,和不带后门控制单元两种,电路图截屏图3和4如下:

  拆下左后门饰板此车有单独的左后门控制单元J388,如果没有单独的左后门控制单元的话是驾驶员侧J386通过LIN线通讯控制,如果有单独控制单元的话由单独的控制单元J388来控制电机V26工作。通过以下电路简图来分析。


[1] [2]  下一页
