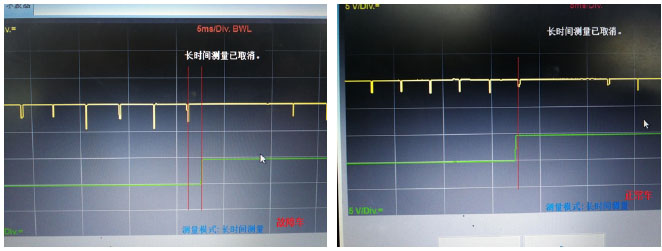

10．使用示波器对该车与正常车G28及G40工作波形进行检查。

  经与正常车波形进行对比，发现G28缺齿位置与G40位置存在偏差。

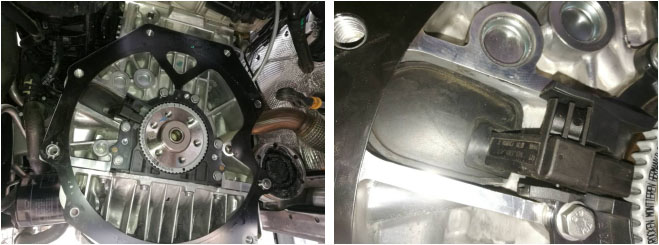

11．从上面检测数据可能看出该车正时存在问题。使用专用工具检查该车正时，正时没有问题。通过分析初步判断为曲轴上的G28传感器轮与曲轴位置偏移。将变速箱拆下，检查未发现异常，而且G28传感器无脏污。排除凸轮轴位置传感器故障，最终判定为G28传感器问题，订购备件，更换后故障排除。

故障原因分析：由于G28传感器错误信号，导致发动机无点火及喷油，车辆无法着车故障。

故障处理方法：更换G28传感器



案例点评及建议：对于车辆疑难故障诊断，数据流分析非常重要，结合专用工具的检测，最终可以准确判定故障点。
