涉及车辆：搭载氙气透镜灯组的宝来和蔚领车型。
    故障内容：以上部分车辆在氙灯透镜组远光切换成近光时，灯光截止线抖动。
    氙气灯组由装饰环、透镜、涨圈、透镜支架、挡板分总成、反光镜、灯泡座和灯泡组成（图1）。

    其中翻板机构又是由活动挡板、固定挡板、转轴、轴套、支架和电磁阀构成（图2）。

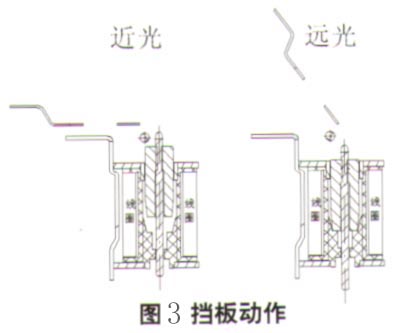

    氙气灯组透镜的变光原理是电磁阀通电后，内部线圈产生磁场，磁场对动铁芯产生作用，促使动铁芯往静铁芯吸合，与动铁芯相连的连杆带动活动挡板向下倾斜并张开，形成远光。断电后动铁芯在弹簧的作用下回到初始位置，闭合，恢复到近光（图3）。

    所以，由于透镜结构所限，当远光切换到近光时，电磁阀瞬间断电吸力消失，活动挡板由张开切换成闭合状态，活动挡板的减震垫与固定挡板碰撞缓冲后瞬间反弹，导致光型的轻微抖动（图4）。此情况属于正常现象。



相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
