故障诊断过程： 一辆新宝来到站检查空调鼓风机，点烟器不工作。首先用 VAS5052A 检查故障码，发现空调系统有故障，如下图所示。

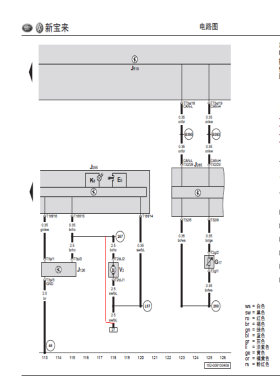

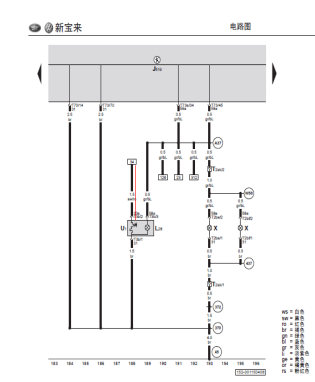

根据故障码检查新鲜空气鼓风机保险丝SC40，发现保险丝正常。用万用表测量发现保险丝上电压，发现没有电压输出， 根据此现象考虑问题可能发生在保险丝以上的线路之中。 同时考虑到该车的点烟器也不工作， 于是分别查看鼓风机和点烟器的电路图。









测量 J59 发现继电器 30 号针脚电压正常， 87 号输出针脚没有电压输出， 87 号输出连接到保险丝盒的 40 号针脚上。空调鼓风机连接到保险丝盒的 40a 号针脚, 点烟器连接到保险丝盒的 42a 号针脚,40a.42a 针脚在保险丝盒中又都连接到保险丝盒背面的 40 号针脚， 40 号针脚与卸荷继电器 87 号输出端连接，也就是说空调鼓风机与点烟器都受卸荷继电器控制。卸荷继电器的 30 号针脚电压又正常，判断继电器损坏。更换继电器后，打开钥匙再测量继电器 87 号输出端有了电压，启动发动机瞬间发现 87 号输出端的电压为零，发动机正常运转后电压正常。检查空调鼓风机、点烟器都工作。故障排除。
