检修桑塔纳志俊左前电动窗不能升降
来源:本站整理  作者:佚名  2012-07-31 09:20:40

一辆行驶里程约33000km的大众桑塔纳志俊手动挡轿车。车主反映:该车左前车门电动窗不能升降

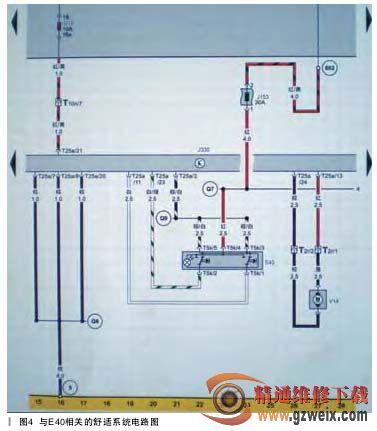

接车后检查,除左前电动窗不工作外,其余车门的电动窗均可升降。观察左前电动窗开关上的电源指示灯不亮,说明左前电动窗的供电有问题。根据其他电动窗开关上的电源指示灯均点亮的现象说明,电动窗熔丝S153(30A)正常,将左前电动窗开关E40红色插接器的3、5号接地端子用导线直接搭铁,开关的电源指示灯点亮,E40可控制左前车窗升降,这表明故障点在接地 线 ( 棕 /白)上。查阅舒适系统电路图(如图 4 所 示 )可知,左前电动窗开关E40的接地线由舒适系统 控 制 单元,J330的T25a/3端子控制。点火开 关 O N ,J 3 3 0 内 部电 路 控 制T25a/3端子接地,左前电动窗开关电源指示灯点亮,可以操纵车窗的升降;当点火开关OFF时,J330控制T25a/3端子的接地状态约延时1min后切断电源,指示灯熄灭,电动窗停止工作。在后坐垫下取出舒适系统控制单元J330,脱开插接器,将线束侧的T25a/3端子直接搭铁,左前电动窗开关上的指示灯不亮,表明接地线断路。用导线跨接J330的T25a/3端子与E40的接地端子,点火开关ON,开关上电源指示灯点亮,左前电动窗控制恢复正常。电路图表明,J330的T25a/3端子到E40之间的接地线路没有插接器,但有一个标记为Q9的节点,分析线路断路的可能性在这个节点上。



故障排除:拆除左前座椅,掀开地毯,找到电动窗所在的主线束,查找E40的接地线(棕/白),果然在Q9节点处断开了。重新焊接Q9节点,进行绝缘处理并包扎好线束装复,左前电动窗恢复正常。
