分析大众波罗(POLO)轿车的结构特点
来源:本站整理  作者:佚名  2012-10-10 09:03:30


3. 注意防止控制单元编码失误

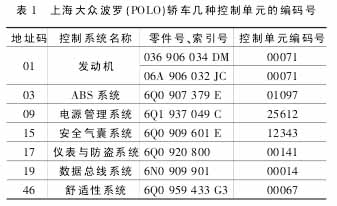

上海大众波罗(POLO)轿车常见控制单元的编码号见表 1。



请注意控制模块的索引号,索引号不同的控制模块,其管脚的数目可能不相同。例如,有的索引号为 J 的控制模块有50个管脚,而索引号为G的控制模块有84个管脚。另外,如果没有索引号,这个控制模块可能是水货,是不能编码的。



在不同的国家或者地区,车型相同但是装备不同时,组合仪表的编码也可能不相同,例如装备手动变速器时组合仪表的编码为“00141”,而装备自动变速器时为“00143”。



一 辆2002款 上 海 大 众 波 罗(POLO) 轿 车 , 车 辆 识 别 码 为LSVFA49J822044665,配备手动变速器和两前门电动窗,在加装一套防盗器和中控门锁系统以后,出现电动车窗无法开启的故障。经过反复检查,发现该故障的真正原因是控制单元编码错误,可能是在加装防盗器和中控门锁系统的过程中,为了查找某个信号线或查找电源,用试灯测量控制单元的管脚时,试灯探头插入了诊断K 线或 L 线,给予控制模块一个错误的编码信号,从而导致控制单元的编码失误。



4. 上海大众波罗(POLO)轿车零部件的通用互换问题

(1)上海大众 2008 款朗逸轿车1.6L 发动机,曾经在上海大众 POLO等轿车上使用过。因此,上海大众POLO 轿车发动机的零部件有可能与朗逸轿车通用互换。

(2)早期的 POLO 轿车采用双角度电子液压助力转向系统,后来改为电动助力转向系统EPS),由 TRW底盘公司或者 KOYO 公司供货,但是这两种 EPS 的零件不能通用。

(3)POLO 轿车采用过两种 ABS系统,一种是 Mark60 型 ABS 系统(Cintinental Teves 公 司 的 产 品),2000 年以后生产的波罗轿车配备了ABS/EDS/ASR/ESP 以及电控真空泵。另一种是 BOSCH 5.7 型 ABS 系统(带 ESP)。

(4)上海大众波罗(POLO)轿车空调内循环电动机配件有新、老之分,但是配件号都是6Q1 819 453 A,其差别是:车辆识别码 (VIN)为“LSVFB49J542030299”以后的轿车,其内循环电动机不再采用老配件,即2003 年 11 月及此后生产的汽车都采用新式的内循环电动机配件,所以应当按照生产日期采购该配件。例如配件上有“130603”字样,表示产品的生产日期为2003 年 6 月 13 日,应当采用老式内循环电动机配件。
