一辆行驶里程约180000km的07款大众帕萨特1.8T轿车。车主反映:该车发动机怠速游车且加速时发动机有“嘎嘎’的异响。
接车后试车,故障现象确实存在。连接博世740发动机综合分析仪读取故障代码,没有故障代码输出。根据维修经验,怀疑是节气门过脏导致故障发生。于是拆下节气门体清洗并装复,又对节气门进行匹配后起动发动机,发动机无法起动。经反复起动发动机后,能勉强着车.但转速在350 r/min-800 r/min波动,发动机加速无力,并迅速熄火。清洗节气门后故障现象更加严重了。

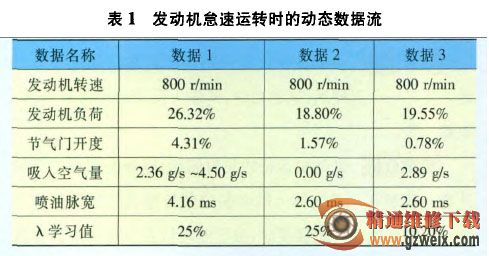

读取发动机在怠速工况下的数据流(表1中的数据1),数据流显示,此时喷油脉宽已高出正常值1.56 ms(正常值为2.60 ms左右),为了进一步确定混合气的燃烧状况,又用尾气分析仪对尾气进行检测,其结果如图1所示,其中氧含量为8.54%,远高于正常值(1%-2%),而HC很少,过量空气系数为1.663,说明混合气处于极稀状况。
结合故障现象分析.怀疑该故障是混合气过稀造成的。混合气过稀时,燃烧不完全,致使发动机怠速游车并在加速时产生爆震.也就是发动机的“嘎嘎”异响。而造成混合气过稀的原因主要有2个方面,分别是燃油系统故障和进气系统故障。燃油系统故障可能是汽油泵压力低或喷油器雾化不良;而进气系统故障可能是吸入的空气魔过大或管路泄漏等。检查发现发动机在运转时油压始终保持在标准范围(标准值为343 kPa),而喷油器在实验台上清洗并检测,也是正常的,因此可以排除燃油系统故障。
而清洗节气门之前,发动机可以起动和加速,但在清洗节气门后却出现发动机起动困难、加速熄火的故障现象。经过思考认为在节气门清洗后,同样的节气门开度,进气量却增大了,使得混合气进一步变稀,最终导致发动机起动困难。而进气量信号由空气流量传感器检测,因此怀疑空气流量传感器存在问题。于是断开空气流量传感器的导线连接器,再次起动发动机,发动机怠速运转平稳,加速顺畅,数据流如表1中的数据2所列。

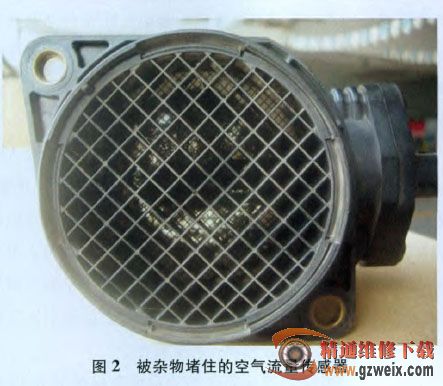

断开空气流量传感器的导线连接器后。发动机ECU不再参考空气流量传感器的信号控制喷油量,而是自动运行备用程序.按照预先设置的固定值控制喷油,使发动机维持运转。这说明空气流量传感器存在异常。拆下空气流量传感器进行检查.发现空气流量传感器进气口侧被很多毛絮及碎树叶覆盖(图2)。
