桑塔纳3000自动空调系统电路图改绘与故障检修
来源:本站整理  作者:佚名  2013-07-12 08:10:45

    摘要:改绘桑塔纳3000(志俊)自动空调系统原厂电路图;通过该车型几个故障实例,介绍汽车空调系统故障排除思路,对实际维修操作具有一定借鉴指导意义。

    我们通常将汽车空调系统故障分为电器类故障和非电器类故障两种进行诊断与排除。可能存在电器类故障的部位有:空调熔断丝、电磁离合器继电器、电磁离合器、压力开关或压力传感器、空调开关、热敏电阻、线束、插头、内外循环风门卡滞、风扇继电器、风扇电动机等;可能存在非电器类故障的部位有:发动机冷却液容量、制冷剂量、空调压缩机故障、制冷剂压力故障、驱动皮带打滑、散热不良、空调异味、滤芯堵塞等。作者改绘了桑塔纳3000(志俊)自动空调系统原厂电路图,并以多个汽车电器类故障实例进行讲解。

1原厂电路图改绘

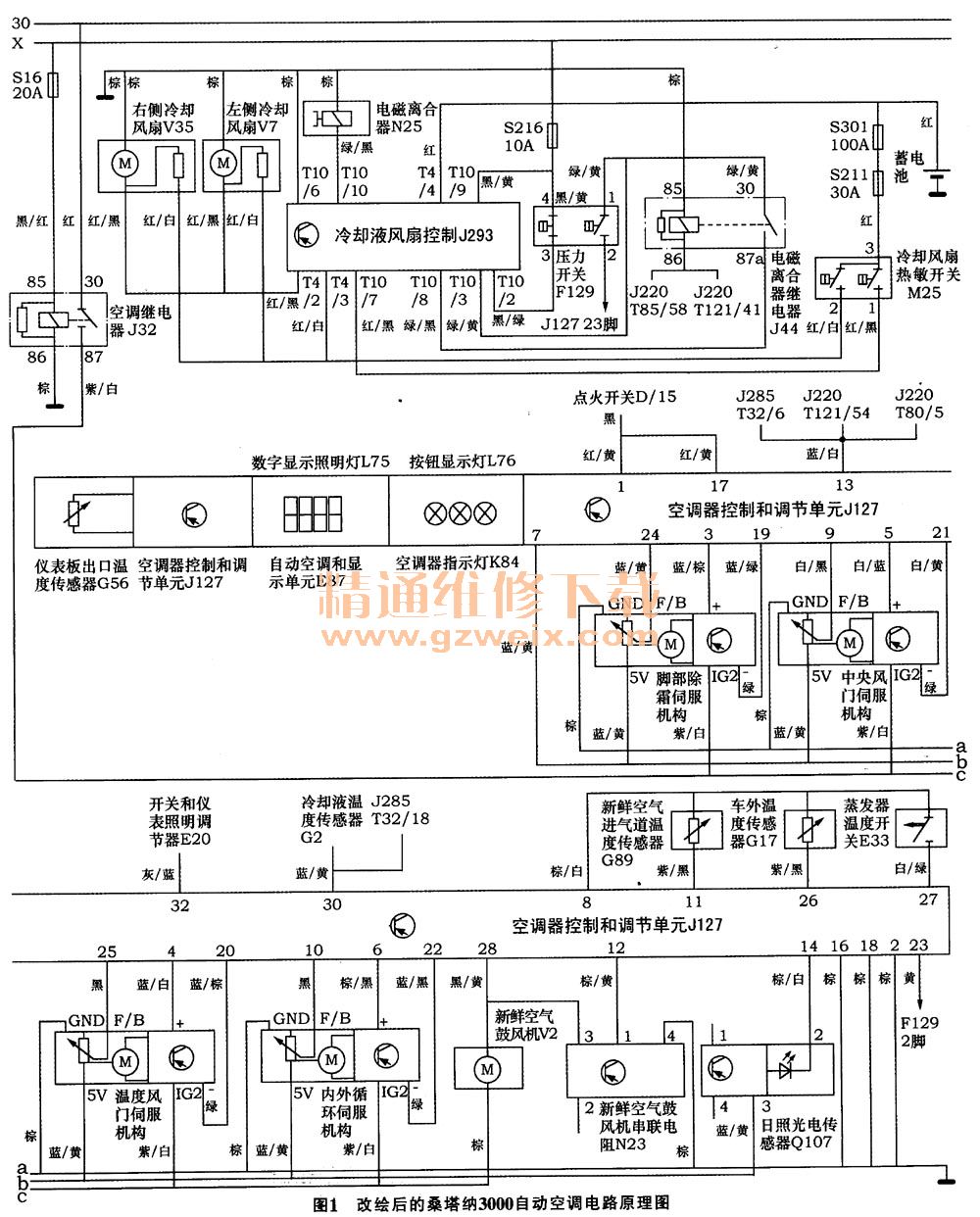

    为了更好更快地将桑塔纳3000(志俊)自动空调系统电路图看懂,并能够一目了然地了解各元件和线路之间的连接关系,便于对电路进行分析总结,作者将2010年原厂电路图进行了改绘,供大家参考,如图1所示。

2汽车空调系统不工作故障
    1)电磁离合器搭铁不良
    一辆2009年出厂的上海桑塔纳3000(志俊),配置BKT发动机和自动空调,行驶6.8万公里,出现电磁离合器不工作故障。

    起动发动机,接通A/C开关,发现电子风扇正常运转,电磁离合器不工作。断开点火开关,检查电磁离合器线圈电阻,测量值为6Ω,正常。断开J293的T10插接器,给T10/10号脚提供12V电压,发现电磁离合器不吸合。检查电磁离合器搭铁线路,发现搭铁不良,接好线路,故障排除。

    2) 147B继电器断路故障
    同款故障车,电磁离合器不工作,鼓风机和电子风扇工作正常。

    起动发动机,接通A/C开关,发现电子风扇正常运转,电磁离合器不工作。断开点火开关,检查电磁离合器线圈电阻,测量值为6Ω,正常。断开J293的T10插接器,给T10/10号脚提供12V电压,发现电磁离合器吸合。接通点火开关,测量T10/3号脚有12V电压,T10/8号脚无电压,不正常。断开点火开关,拔下147B继电器(常闭型继电器)测量30号脚与87a号脚之间的电阻值为∞,断路。更换147B继电器,故障排除。

    3) 13号继电器触点烧蚀
    同款故障车,鼓风机可以低速运转,但速度无法调节。

    起动发动机,接通A/C开关,鼓风机低速运转,调节鼓风机开关的档位,风速无变化。查阅空调电路图,检查S16熔断丝,正常。检查13号继电器3号端子座,有12V电源。检查13号继电器本身,给1,3号脚通电,测量6, 8号脚是否导通,发现电阻∞,判定13号继电器触点故障。更换13号继电器,故障排除。

[1] [2]  下一页
