一、桑塔纳轿车前照灯电路介绍

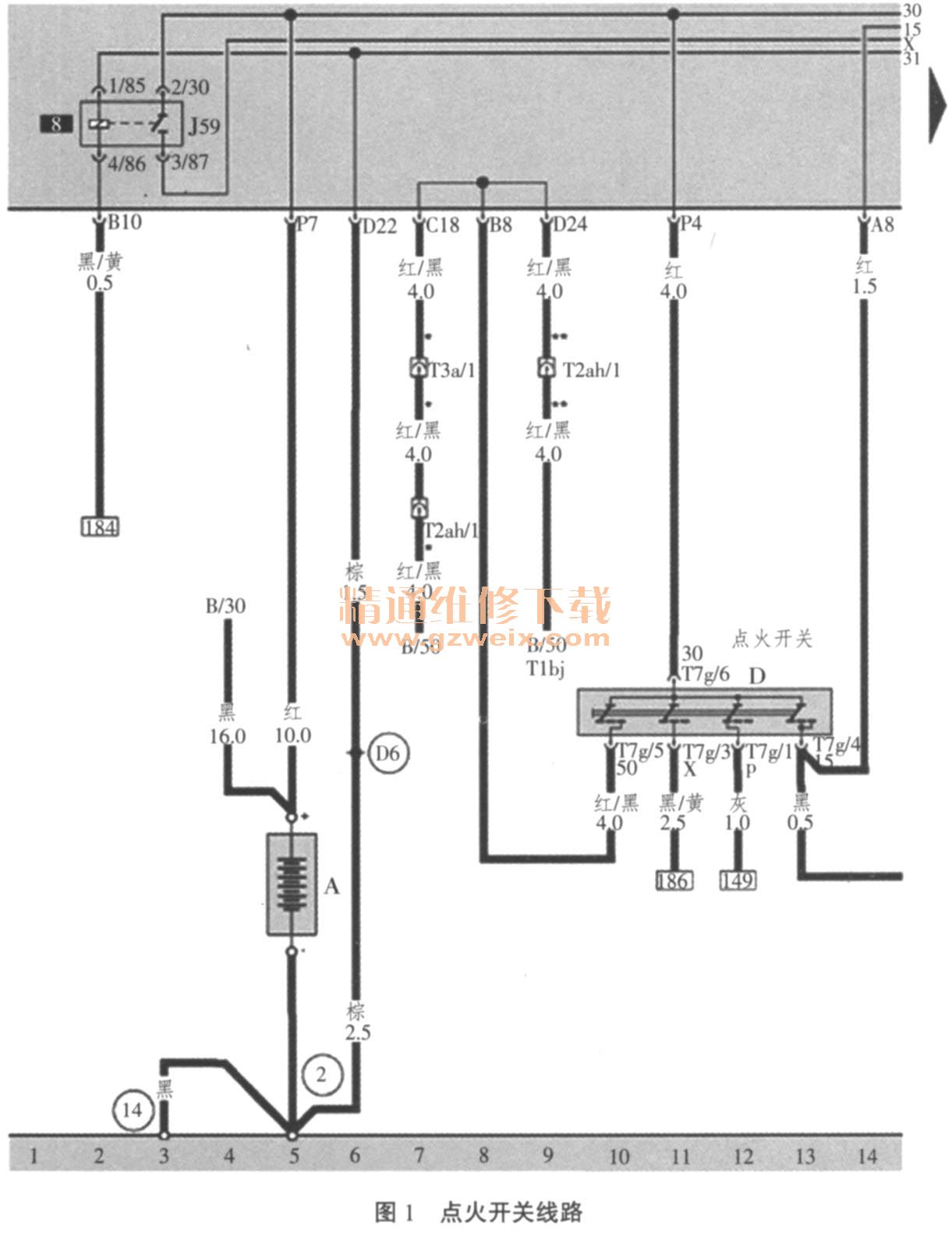

    桑塔纳轿车前照灯的电路受点火开关D、车灯组合开关E1、变光和超车开关E4共同控制，前照灯灯泡是双灯丝，分为远光和近光，也就是说通过变光开关的控制，前照灯灯泡既可以发出远光，也可以发出近光。但桑塔纳轿车和其它车辆不同之处在于，当变光开关置于远光时，近光灯熄灭，当变光开关置于近光时，远光灯熄灭。桑塔纳轿车前照灯控制电路如图1、2、3所示。

    二、桑塔纳轿车前照灯的控制原理
      1．当点火开关处于ON位置时，点火开关的“X”端子带电，黑／黄导线将“X”端子的电送到车灯组合开关E1的“X”端子上，若要打开前照灯，需将车灯组合开关E1置于二挡，那么E1的“X”端子和E1的“56”端子导通，电流通过白／黑导线达到变光和超车开关E4的“56”端子上，这时：
      ①当变光和超车开关置于“56”和“56a”导通位置时，已经到达E4“56”端子的电流通过变光和超车开关E4“56a”端子，流经白色导线到达中央控制盒的B22端子，通过S9、S10保险丝接通前照灯远光灯灯丝，此时，远光打开。
    ②当变光和超车开关置于“56”和“56b”导通位置时，已经到达E4“56”端子的电流通过变光和超车开关E4“56b”端子，流经黄色导线到达中央控制盒的A21端子，通过S21、S22保险丝接通前照灯近光灯灯丝，此时，近光打开。
    现将远光和近光的工作过程用电流流向表示：
远光灯电路：电源“＋”→点火开关D“30”端子→点火开关D“X”端子→车灯组合开关E1“X”端子→车灯组合开关E1“56”端子→变光和超车开关E4“56”端子→变光和超车开关E4 “56a”端子→保险丝S9、S10→左右远光灯灯丝→电源“－”。
    近光灯电路：电源“＋”→点火开关D“30”端子→点火开关D “X”端子→车灯组合开关E1 “X”端子→车灯组合开关E1“56”端子→变光和超车开关E4“56”端子→变光和超车开关E4“56b”端子→保险丝S21、S22→左右近光灯灯丝→电源“－”。
    2．当遇到超车或者提醒对面超车的车辆时，向上拨动超车灯开关，打开远光灯，提醒对方车辆。超车灯电路不受点火开关和车灯组合开关的控制，直接由变光和超车开关控制。
    将超车灯电路控制原理描述如下：电源“＋”通过中央控制盒的B23端子，流经红／黄导线到达超车和变光开关的“30”端子，当向上拨动超车和变光开关E4时，E4的“30”端子和“56a”接通，电流经过白色导线进入中央控制盒的B22端子，流经S9、S10保险丝到达远光灯灯丝，远光打开。将超车灯工作过程用电流流向表示为：
    超车灯电路：电源“＋”→超车和变光开关E4“30”端子。超车和变光开关E4“56a”端子→S9、S10保险丝→左右远光灯灯丝→电源“－”。
    三、桑塔纳轿车前照灯的故障诊断
    例1
    故障现象：闭合点火开关，将车灯组合开关置于二挡，上下波动超车和变光开关E4，远光和近光都不工作。
    可能的故障原因有：车灯组合开关E1故障、超车和变光开关E4故障、保险丝S9、S10、S21、S22烧毁、前照灯灯泡损坏、点火开关至车灯组合开关的线路、车灯组合开关至变光和超车开关的线路、变光和超车开关至保险丝的线路、保险丝至前照灯灯泡的线路出现了断路、短路或接触不良的故障、前照灯灯泡搭铁不良故障等。
    故障诊断方法如下：
    1．检查保险丝S9、S10、S21、S22是否烧毁，若保险丝烧毁应予以更换。
    2．若保险丝完好，那么检查保险丝S9、S10、S21、S22两端是否带电，根据保险丝两端是否有电来判断故障部位是在保险丝之前还是保险丝之后。
    3．检查保险丝之前的故障时，将点火开关、车灯组合开关、超车和变光开关都置于工作挡位，检查车灯组合开关的“56”端子是否带电。
    若车灯组合开关的“56”端子带电，说明车灯组合开关之前的点火开关和线路都正常，故障检查部位在变光和超车开关本身、车灯组合开关到变光和超车开关的线路或变光和超车开关至保险丝的线路上。
若车灯组合开关的“56”端子不带电，说明车灯组合开关之前的线路有故障，重点检查车灯组合开关、点火开关至车灯组合开关的导线。
    4．检查保险丝之后的故障时，测量部位有保险丝至前照灯灯泡之间的导线、检测前照灯灯泡是否损坏以及前照灯灯泡搭铁是否正常。
      例2
    故障现象：闭合点火开关，将车灯组合开关置于二挡，上下波动超车和变光开关E4，只有远光或者只有近光点亮。
    前照灯只有远光工作或者只有近光工作，说明超车和变光开关E4的“30”端子带电，E4之前的电路和开关都正常，故障部位在E4的“Ma”或者“56b”及E4之后，所以可能的故障原因有：保险丝烧毁、超车和变光开车故障、超车和变光至保险丝之间的线路故障、保险丝至前照灯灯泡之间的故障、前照灯灯泡搭铁不良。
    1．检查保险丝是否烧毁，若保险丝烧毁应予以更换。
    2．若保险丝完好，那么检查保险丝两端是否带电。
    若带电说明故障在保险丝之后，接下来检查的重点在保险丝至前照灯灯泡之间的线路、前照灯灯泡本身以及前照灯灯泡搭铁是否良好。
    若保险丝不带电，说明故障在保险丝之前，检查变光和超车开关到保险丝之间的线路是否断路，若线路正常，唯一的故障点在超车和变光开关上，开关E4的“56”端子和“56a”或者跟“56b”之间无法接通，更换E4即可排除故障。
     例3
    故障现象：闭合点火开关，将车灯组合开关置于二挡，上下波动超车和变光开关E4，只有一侧的一个远光或者只有一侧的一个近光不工作。
    这种故障现象是现实中最常见到的，一侧不工作的故障现象跟故障现象二非常相似，只要把故障范围里的超车和变光开关E4排除在外就可以了，因为若E4有故障，将使得两侧远光或者近光都不工作。
    四、结束语
    桑塔纳轿车前照灯的故障排除，应在熟悉桑塔纳轿车前照灯的控制电路的基础上进行，这样才能对于任何情况下前照灯的异常，都能够顺利找到故障部位。对于桑塔纳轿车前照灯电路来讲，故障率较高的是保险丝烧坏以及前照灯自身故障。还有一种常出现的故障是线路接触不良，有时在检查故障时，会出现所有电器部件及所有导线都正常；但系统仍不能正常工作，这时就应该检查插接器是否接触良好。此外在诊断前照灯故障的过程中，只要对照电路图分析其控制过程，制定出合理的诊断程序，就能顺利地找到故障部位并排除。
