大众朗逸行李舱开关不能开启行李舱
来源:汽车与驾驶维修  作者:佚名  2014-12-24 08:22:38

    一辆行驶里程约9万km,搭载CEN发动机和09G型手自一体变速器的2010年大众朗逸2.0轿车。用户反映:该车用驾驶员侧的行李舱开关不能开启行李舱,但用遥控器却可以。

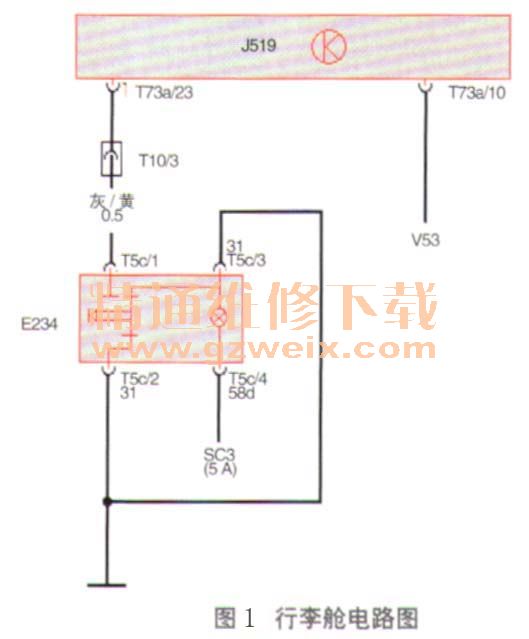

    检查分析:维修人员查阅电路图(图1),发现驾驶员侧车门上的行李舱开关E234信号输入途径为T5c/1→A柱2号位棕色插接器T10/3→J519的T73x/23端子,线色为灰/黄0.5,信号为接地低电位。

    拆下开关E234,跨接线束侧T5c/1与T5c/2端子,模拟开关信号,行李舱电机V53没有响应。在左A柱2号位棕色插接器T10/3处将搭铁信号输入,行李舱电机动作,表明车门线束内有断路。
    故障排除:修复线束,故障排除。

关键词:朗逸 车门线束
